申请日2012.05.08
公开(公告)日2012.12.12
IPC分类号B02C4/02; B02C23/16
摘要

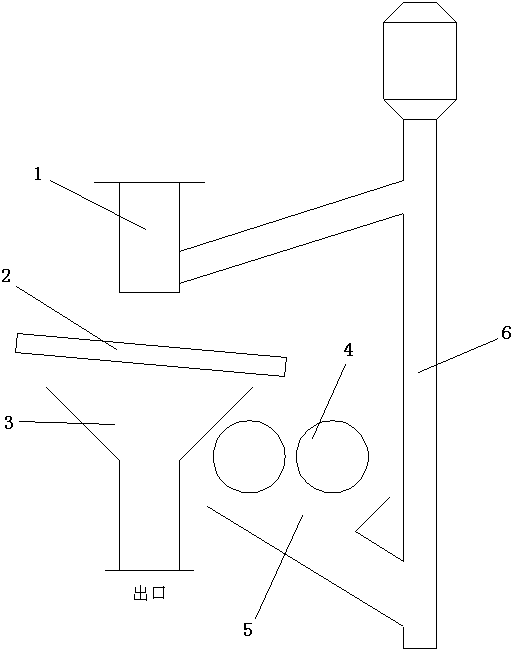

本实用新型公开了一种干化污泥筛分破碎机，其特征是在污泥进口(1)的上方设有三维筛(2)，三维筛(2)的下方设有一次收集斗(3)，三维筛(2)的出料口设置于破碎机构(4)的上方，破碎机构(4)的下方设有二次收集斗(5)，二次收集斗(5)的出口连接返料输送机(6)的进口，返料输送机(6)的出口连接至污泥进口(1)。该设备能使符合入炉颗粒粒径要求的干化污泥通过，大于入炉颗粒粒径要求的干化污泥需经破碎，符合入炉颗粒粒径要求后再通过，提高了焚烧炉的焚烧效果。
权利要求书
1.一种干化污泥筛分破碎机，其特征是在污泥进口(1)的上方设有三维筛(2)，三维筛(2)的下方设有一次收集斗(3)，三维筛(2)的出料口设置于破碎机构(4)的上方，破碎机构(4)的下方设有二次收集斗(5)，二次收集斗(5)的出口连接返料输送机(6)的进口，返料输送机(6)的出口连接至污泥进口(1)。
2.根据权利要求1所述的干化污泥筛分破碎机，其特征是所述破碎机构(4)中采用水平凹凸双轧辊。
3.根据权利要求1所述的干化污泥筛分破碎机，其特征是所述返料输送机(6)为垂直螺旋输送机。
说明书
干化污泥筛分破碎机
技术领域
本实用新型涉及干化污泥焚烧技术领域，具体地说是一种干化污泥焚烧前筛分破碎干化污泥的设备。
背景技术
污水生化处理伴生污泥，污泥处理处置不妥可能会对环境和人类及动物健康造成较大的危害。焚烧法处置污泥易实现污泥处理的最终目标—减容化、稳定化、无害化。污泥较适合采用流化床焚烧。采用循环流化床污泥焚烧炉焚烧干化污泥，焚烧炉对入炉干化污泥颗粒粒径有要求。太粗，影响流化均匀性，无法参与循环，不能建立起炉内稀相区流化状态，对底渣处理系统带来很大问题。太细，还来不及完全燃烧就被烟气带出了旋风分离器，造成飞灰热损失增大。
发明内容
本实用新型的目的就是针对上述现有技术的不足，提供一种能使入炉干化污泥颗粒料径符合要求的干化污泥筛分破碎机。
本实用新型采用的技术方案如下：
一种干化污泥筛分破碎机，其特征是在污泥进口的上方设有三维筛，三维筛的下方设有一次收集斗，三维筛的出料口设置于破碎机构的上方，破碎机构的下方设有二次收集斗，二次收集斗的出口连接返料输送机的进口，返料输送机的出口连接至污泥进口。
所述破碎机构中采用水平凹凸双轧辊。
所述返料输送机为垂直螺旋输送机。
本实用新型的有益效果有：
该设备能使符合入炉颗粒粒径要求的干化污泥通过，大于入炉颗粒粒径要求的干化污泥需经破碎，符合入炉颗粒粒径要求后再通过，提高了焚烧炉的焚烧效果。
