申请日2012.08.21
公开(公告)日2013.03.27
IPC分类号C02F11/12
摘要
本实用新型公开了一种地埋污水处理太阳能干燥一体机，包括带入口管和出口管的地埋式污水处理集成箱体，所述地埋式污水处理集成箱体顶面设有容纳污泥的容器，容器与所述地埋式污水处理集成箱体之间由污泥泵连通，容器顶面设有透明盖板。本实用新型通过在所述地埋式污水处理集成箱体顶面加设用于容纳污泥的容器，这样地埋式污水处理集成箱体内的污泥即可由污泥泵抽入至容器内，同时实现利用太阳能的光热效应，使污泥中的水分蒸发，污泥减量，直至晒干为粉块体，而被后续无害化收集与利用，结构简单，使用方便且不影响环境。适用于污水处理。
权利要求书

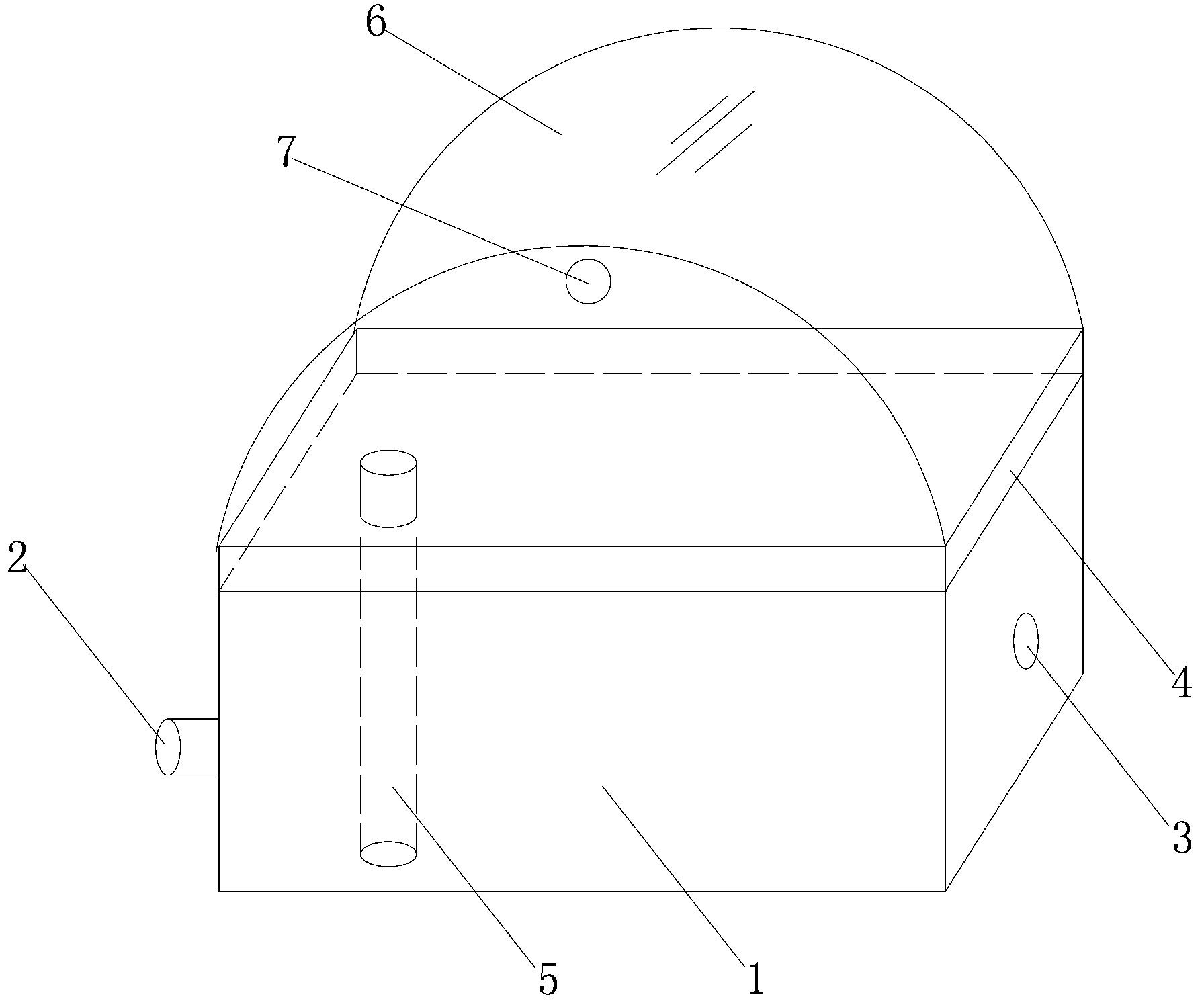

1.一种地埋污水处理太阳能干燥一体机，包括带入口管和出口管的地埋 式污水处理集成箱体，其特征是，所述地埋式污水处理集成箱体顶面 设有容纳污泥的容器，容器与所述地埋式污水处理集成箱体之间由污 泥泵连通，容器顶面设有透明盖板。
2.根据权利要求1所述的地埋污水处理太阳能干燥一体机，其特征是，所 述污泥泵的污泥吸入口布置在所述地埋式污水处理集成箱体内污泥沉 积的部位，污泥泵的污泥排出口的布置位置高于所述容器的底面。
3.根据权利要求1或2所述的地埋污水处理太阳能干燥一体机，其特征是 ，所述透明盖板一侧与所述容器铰接，透明盖板的侧面设有透气孔。
4.根据权利要求1或2所述的地埋污水处理太阳能干燥一体机，其特征是 ，所述透明盖板为玻璃板。
5.根据权利要求1或2所述的地埋污水处理太阳能干燥一体机，其特征是 ，所述容器的底面面积与地埋式污水处理集成箱体的顶面面积一致。
说明书
地埋污水处理太阳能干燥一体机
技术领域
本实用新型涉及污水处理设备，具体地指一种地埋污水处理太阳能干 燥一体机。
技术背景
在本实用新型提出之前，地埋式一体化污水净化处理装置是一种区域 局部排放污水的净化处理装置，该净化处理装置将多种处理过程集成 在一个大的箱式结构里，并就近埋入污染出水口附近的地下，通过外 部接入的电源控制装置使其运转。该净化处理装置不占用地面面积， 施工安装简便且易于管理，但经过一定的运行时间段后，必须适时捞 出(取出)其内沉积的污泥并外运，以防止污泥发生堆积而堵塞处理 通道。这一过程必然伴随有污水外溢和难闻气味扩散;同时，必须将 该污泥外运到专用接受接收地进行另行处理，否则随意弃之，将会对 环境造成二次污染。
发明内容
本实用新型的目的是为了解决上述背景技术存在的不足，提供一种结 构简单，使用方便且能方便处理污泥的地埋污水处理太阳能干燥一体 机。
为实现上述目的，本实用新型采用如下技术方案：一种地埋污水处理 太阳能干燥一体机，包括带入口管和出口管的地埋式污水处理集成箱 体，所述地埋式污水处理集成箱体顶面设有容纳污泥的容器，容器与 所述地埋式污水处理集成箱体之间由污泥泵连通，容器顶面设有透明 盖板。通过在所述地埋式污水处理集成箱体顶面加设用于容纳污泥的 容器，这样地埋式污水处理集成箱体内的污泥即可由污泥泵抽入至容 器内，同时实现利用太阳能的光热效应，使污泥中的水分蒸发，污泥 减量，直至晒干为粉块体，而被后续无害化收集与利用，结构简单， 使用方便且不影响环境。
在上述方案中，所述污泥泵的污泥吸入口布置在所述地埋式污水处理 集成箱体内污泥沉积的部位，污泥泵的污泥排出口的布置位置高于所 述容器的底面。
在上述方案中，所述透明盖板一侧与所述容器铰接，透明盖板的侧面 设有透气孔。
在上述方案中，所述透明盖板为玻璃板。
在上述方案中，所述容器的底面面积与地埋式污水处理集成箱体的顶 面面积一致。
本实用新型通过在所述地埋式污水处理集成箱体顶面加设用于容纳污 泥的容器，这样地埋式污水处理集成箱体内的污泥即可由污泥泵抽入 至容器内，同时实现利用太阳能的光热效应，使污泥中的水分蒸发， 污泥减量，直至晒干为粉块体，而被后续无害化收集与利用，结构简 单，使用方便且不影响环境。
本实用新型具有结构简单，使用方便且能方便处理污泥等优点。
