污水处理搅拌机

　　申请日2012.06.18

　　公开(公告)日2012.10.10

　　IPC分类号C02F3/12; B01F7/04

　　摘要

　　一种污水处理搅拌机，其特征在于，一种污水处理搅拌机，包括潜水电机(1)、与潜水电机(1)相连的双输出轴，减速器(2)、叶轮A(3)和叶轮B(4)，所述叶轮A(3)和叶轮B(4)分别与双输出轴减速器(2)的两根输出轴连接,本发明搅拌污水时，在两个叶轮以及水池池壁相互作用下，水池内形成了四个大循环，搅拌宽度明显增大，搅拌体积将大大增加，搅拌效果明显增强，用一个电机通过减速器带动两个叶轮，节约了能量，且装置对称，运行时稳定性能高，安全可靠。

　　权利要求书

　　1.一种污水处理搅拌机，其特征在于，一种污水处理搅拌机，包括潜水电机(1)、与潜水电机(1)相连的双输出轴，减速器(2)、叶轮A(3)和叶轮B(4)，所述叶轮A(3)和叶轮B(4)分别与双输出轴减速器(2)的两根输出轴连接。

　　2.根据权利要求1所述的一种污水处理搅拌机，其特征在于，所述叶轮A(3)和所述叶轮B(4)为完全相同的两个叶轮。

　　3.根据权利要求1所述的一种污水处理搅拌机，其特征在于，所述叶轮A(3)和所述叶轮B(4)的叶片中间大两头小;叶片厚度从根部到顶部均匀减薄，翼型长度从根部到顶部均匀变短。

　　4.根据权利要求1所述的一种污水处理搅拌机，其特征在于，所述叶轮A(3)和所述叶轮B(4)的叶片设置成两个叶片或者三个叶片。

　　5.根据权利要求1所述的一种污水处理搅拌机，其特征在于，所述污水处理搅拌机(6)位于水池侧壁上。

　　说明书

　　一种污水处理搅拌机

　　技术领域

　　本发明涉及一种污水处理搅拌机，特指一种新型双叶轮污水处理搅拌机。

　　背景技术

　　随着工业飞速发展，我国的水资源污染比较严重，国家高度重视环境的防治。尤其在污水处理方面，我国在“十二五”规划中明确指出，大力提高城镇生活污水和垃圾处理能力，到2015年，城市污水处理率和生活垃圾无害化处理率将分别达到85%和80%。污水处理是当今环保部门和企业解决环境污染中废水污染的一项重要措施，其中，污水处理搅拌机是一种重要的污水处理搅拌机械，适用于城市以及农村污水处理场，广泛应用于厌氧池、沉淀池与曝气池等生化反应池。搅拌机搅拌的水池，池内流体平均速度保持在0.3m/s左右，池内富含微生物的活性污泥悬浮在池中，微生物与污水充分反应，达到混合搅拌作用。根据污水厂的实际规模、地形等情况，水池的种类也很多，有小水池，大水池，方形水池，圆形水池，长方形水池等形状。

　　目前，国内普遍使用的污水处理搅拌机为单叶轮搅拌机，即一个潜水电机上安装一个叶轮，叶片数一般为三个或者两个。当水池较大时，就只能在水池内部合适的位置安装多台污水处理搅拌机，来共同搅拌达到搅拌要求。安装复杂，费时费力，提高了成本。

　　经检索，目前相关的申报专利有：带切割功能的潜水搅拌机，申请号201020295726.X;玻璃钢潜水推流式搅拌机叶轮，申请号200320126437.7。这些专利，主要通过改进现有叶片材料，增加叶轮附属零件来提高搅拌机性能。

　　发明内容

　　本发明的目的是克服目前方形水池较大时需要安装多个污水处理搅拌机的缺陷，提供一种新型双叶轮污水处理搅拌机，在方形大水池里只需安装一个搅拌机，即可达到搅拌要求。

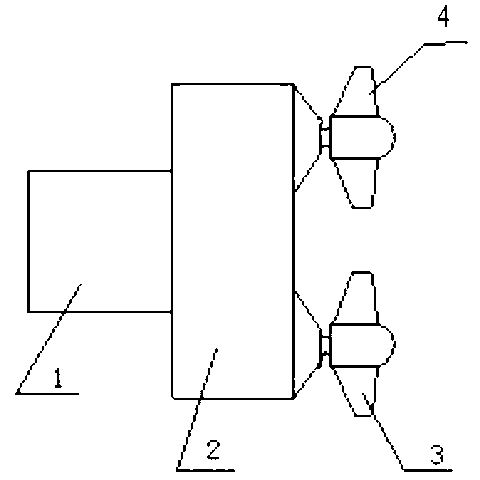

　　一种污水处理搅拌机，包括潜水电机、与潜水电机相连的双输出轴减速器和两个完全相同的叶轮A和叶轮B，所述叶轮A和叶轮B分别与双输出轴减速器的两根输出轴连接。

　　本发明的优点在于：本发明搅拌污水时，在两个叶轮以及水池池壁相互作用下，水池内形成了四个大循环，搅拌宽度明显增大，搅拌体积将大大增加，搅拌效果明显增强，用一个电机通过减速器带动两个叶轮，节约了能量，且装置对称，运行时稳定性能高，安全可靠。
