电厂废水池搅拌技术

发布时间:2018-8-17 14:10:41  中国污水处理工程网

  申请日2012.06.18

  公开(公告)日2012.12.19

  IPC分类号B01F15/00; B01F7/20

  摘要

  本实用新型涉及一种电厂废水池搅拌装置,包括机架,机架上设有减速机,减速机与电机相连,减速机中的输出轴与中间轴之间通过上联轴器相连,中间轴通过下联轴器连有转轴,转轴的底端设有桨叶。本实用新型具有结构简单、使用寿命长的优点。

  权利要求书

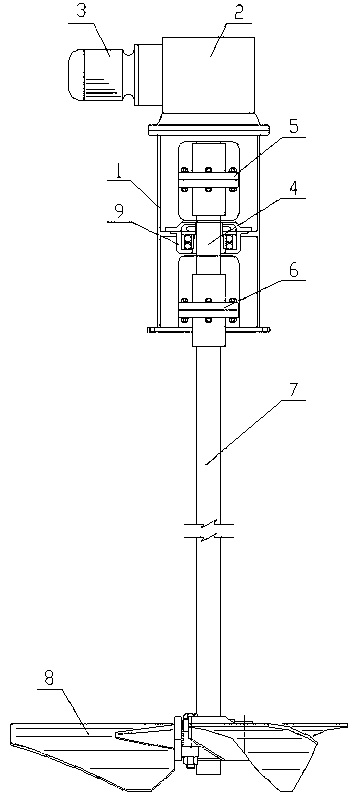

  1.一种电厂废水池搅拌装置,包括机架(1),其特征在于:所述机架(1)上设有减速机(2),所述减速机(2)与电机(3)相连,所述减速机(2)中的输出轴与中间轴(4)之间通过上联轴器(5)相连,所述中间轴通过下联轴器(6)连有转轴(7),所述转轴(7)的底端设有桨叶(8)。

  2.根据权利要求1所述电厂废水池搅拌装置,其特征在于:所述上联轴器(5)和所述下联轴器(6)置于所述机架(1)中,所述中间轴(4)与所述机架(1)之间设有中间轴承座(9)。

  3.根据权利要求1所述电厂废水池搅拌装置,其特征在于:所述转轴(7)和所述桨叶(8)的表面均设有一层衬胶层。

  说明书

  电厂废水池搅拌装置

  技术领域:

  本实用新型涉及一种搅拌器,特别是一种电厂废水池搅拌装置。

  背景技术:

  电厂废水池中有很多化学成分,有些化学成分具有一定的腐蚀性,搅拌装置的转轴和桨叶长期浸泡在废水池中,很容易被腐蚀坏,而且,转轴和桨叶一般均为金属,长期泡在废水池中会上锈,影响了搅拌装置的使用寿命。

  发明内容:

  本实用新型的目的是为了克服以上的不足,提供一种结构简单、使用寿命长的电厂废水池搅拌装置。

  本实用新型的目的通过以下技术方案来实现:一种电厂废水池搅拌装置,包括机架,机架上设有减速机,减速机与电机相连,减速机中的输出轴与中间轴之间通过上联轴器相连,中间轴通过下联轴器连有转轴,转轴的底端设有桨叶。

  本实用新型的进一步改进在于:上联轴器和下联轴器置于机架中,中间轴与机架之间设有中间轴承座。

  本实用新型的进一步改进在于:转轴和桨叶的表面均设有一层衬胶层。

  本实用新型与现有技术相比具有的优点:

  本实用新型用于混合及保持废水池中的液体的强烈扰动和不发生悬浮物在箱罐内沉积;衬胶层应完整无针孔,并能承受15000~20000伏电火花而不被击穿,衬胶前表面作喷砂除锈预处理和防腐处理,衬胶层总厚度不小于4.8mm;本实用新型选用齿轮驱动,并配备适当的齿轮和注油润滑装置,不采用油泵,能够在不移动电动机的情况下维修齿轮减速器;转轴为固定结构,转速能适当控制,不会超过搅拌装置的临界速度;本实用新型的结构组成能便于进行操作、维修和拆卸等工作,而且不中断装置的运行;本实用新型均应按照最大电动机短路电流转矩条件设计,弯曲临界转速至少应超过最大操作转速的20%;扭力临界转速至少应超过最大操作转速的10%;转轴具有足够的强度以传递驱动浆叶所需的力矩,转轴还具有足够的刚度和直线度,转轴的静态摆动量不超过0.25mm/m,机械运行试验时,摆动量不超过12.5mm/m。
