公开(公告)日2012.12.05
IPC分类号C02F1/48
摘要
本发明公开了一种双重静态场水处理器，包括外壳、永磁装置、水处理室、高压静电场发射电极和高压静电发生器，其特征在于：所述的外壳由筒体和两个端盖组成;所述的永磁装置由3～5组环型永磁阵列、非金属夹具和金属紧固件组成;所述的水处理室为圆管状结构，管内沿轴线通过支承架经绝缘设有一个高压静电场发射电极;高压静电场发射电极与水处理室的内壁之间形成环形水流通道;所述的水处理室的两端分别连接有进出口大小头连接管;永磁装置固定在水处理室的外壁，外壳通过联接装置与水处理室的外壁密封连接。它将高强度的静态磁场和静态电场同时施加于环形水流通道，能使水流得到充分的作用，发生显著的有益变化，特别适用于饮用水的处理。
权利要求书

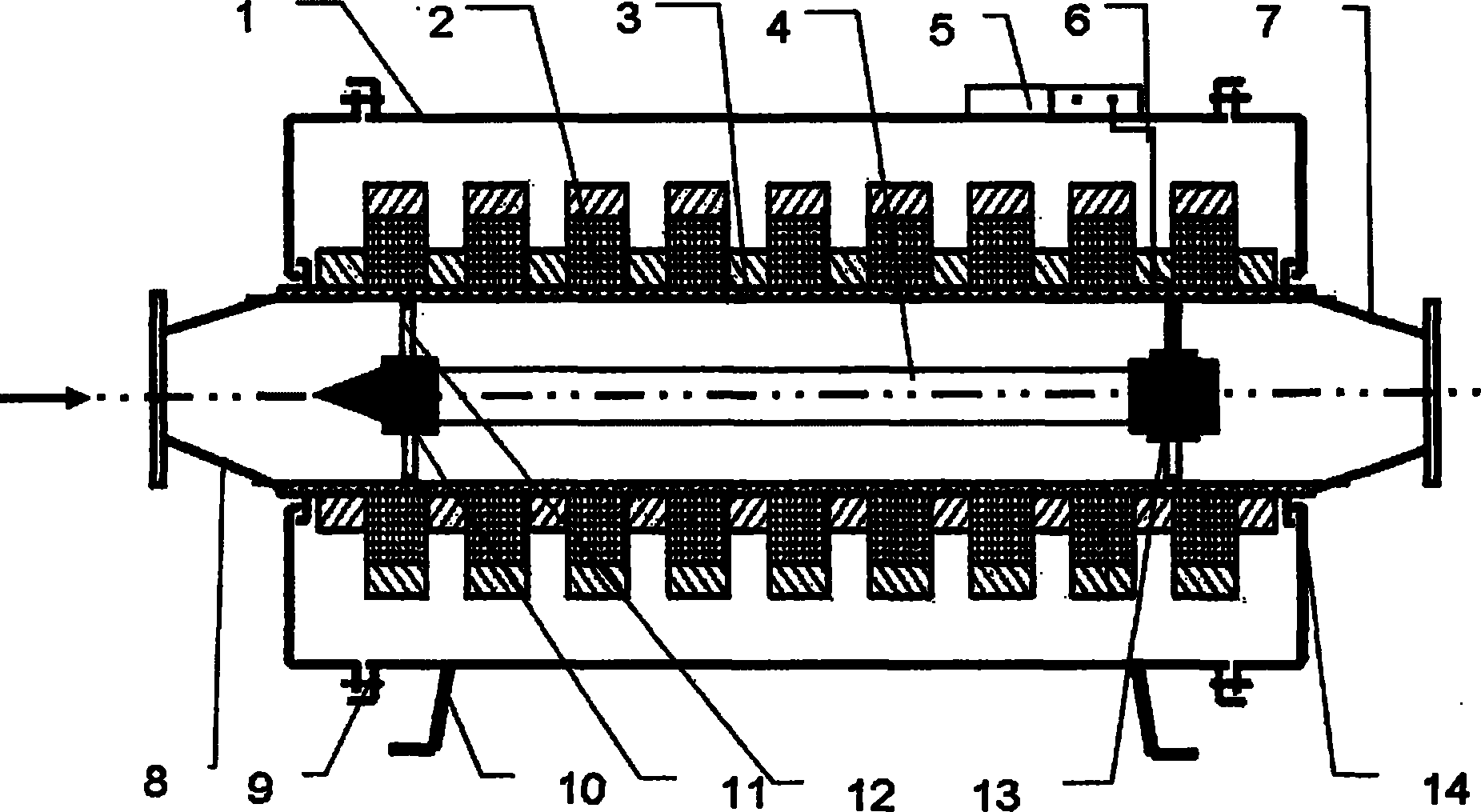

1.一种双重静态场水处理器，包括外壳(1)、永磁装置(2)、水处理室(3)、高压静电场 发射电极(4)和高压静电发生器(6)，其特征在于：所述的外壳(1)由筒体和2个端盖组成;所 述的永磁装置(2)由3～5组环型永磁阵列(2-1)、非金属夹具(2-2)和金属紧固件(2-3) 组成;所述的水处理室(3)为圆管状结构，管内沿轴线通过支承架经绝缘设有一个高压静电场 发射电极(4);高压静电发生器(6)通过同轴电缆(5)与高压静电场发射电极(4)实现电连接;高 压静电场发射电极(4)与水处理室(3)的内壁之间形成环形水流通道(12);所述的水处理室(3) 的两端分别连接有进口大小头连接管(8)和出口大小头连接管(15)，永磁装置(2)固定在水处理 室(3)的外壁，外壳通过联接装置(14)与水处理室(3)的外壁密封连接。
2.如权利要求1所述的一种双重静态场水处理器，其特征在于：所述的环型永磁阵列
(2-1)由8～24块扇形、梯形或方形永磁元件排布而成。
3.如权利要求1、2所述的一种双重静态场水处理器，其特征在于：所述的所述的环型 永磁阵列(2-1)采用Halbach排布时，永磁元件的充磁方向是径向和切线方向交替排列，径 向排列的永磁元件的充磁方向内外交替排列，切线排列的永磁元件的充磁方向顺旋逆旋交替 排列;采用非Halbach排布时，所有永磁元件的S极朝向内圆周，朝向外圆周的N极用金属 导磁环连通。
4.如权利要求1所述的一种双重静态场水处理器，其特征在于：所述的各环型永磁阵列 (2-1)间的径向充磁元件相互错开呈螺旋状排列。
5.如权利要求1所述的一种双重静态场水处理器，其特征在于：所述的高压静电场发射 电极(4)为钛或钛合金圆管，外表面镀有铂层或钌层。
6.如权利要求1所述的一种双重静态场水处理器，其特征在于：所述的前绝缘套管(11) 的前端设有锥形分流梭。
说明书
一种双重静态场水处理器
【技术领域】
本发明涉及一种水处理装置，特别是一种双重静态场水处理器。
【背景技术】
目前的静态场水处理有永磁体水处理器和高压静电场水处理器，但尚未见到将永磁体与 高压静电场复合在一起的水处理器，尤其是将环型永磁阵列和棒状高压静电场发射电极复合 在一起的水处理器。国内外的实践证明，永磁水处理器和高压静电水处理器各有利弊，且单 一永磁场、高压静电场均不能产生令人满意的阻垢、除垢及缓蚀、防锈、杀菌、灭藻效果， 将二者复合在一起确有必要。
【发明内容】
(一)要解决的技术问题
本发明的目的是提供一种将环型永磁阵列和棒状高压静电场发射电极复合在一起的双重 静态场水处理器。
(二)所采用的技术方案
一种双重静态场水处理器，包括外壳、永磁装置、水处理室、高压静电场发射电极和高 压静电发生器，其特征在于：所述的外壳由筒体和两个端盖组成;所述的永磁装置由3～5组 环型永磁阵列、非金属夹具和金属紧固件组成;所述的水处理室为圆管状结构，管内沿轴线 通过支承架经绝缘设有一个高压静电场发射电极;高压静电发生器通过同轴电缆与高压静电 场发射电极实现电连接;高压静电场发射电极与水处理室的内壁之间形成环形水流通道;所 述的水处理室的两端分别连接有进口大小头连接管和出口大小头连接管;永磁装置固定在水 处理室的外壁，外壳通过联接装置与水处理室的外壁密封连接。
进一步，所述的环型永磁阵列由8～24块扇形、梯形或方形永磁元件排布而成。
再进一步，所述的所述的环型永磁阵列采用Halbach排布时，永磁元件的充磁方向是径 向和切线方向交替排列，径向排列的永磁元件的充磁方向内外交替排列，切线排列的永磁元 件的充磁方向顺旋逆旋交替排列;采用非Halbach排布时，所有永磁元件的S极朝向内圆周， 朝向外圆周的N极用金属导磁环连通。
进一步，所述的各环型永磁阵列(2-1)间的径向充磁元件相互错开呈螺旋状排列。
进一步，所述的高压静电场发射电极(4)为钛或钛合金圆管，外表面镀有铂层或钌层。
进一步，所述的前绝缘套管(11)的前端设有锥形分流梭。
(三)能产生的有益效果
与现有的高频电磁场水处理装置相比，本发明具有以下显著而可靠的有益效果：一是能 使环型永磁场和辐射状高压静电场的优势互补，产生协同效应;二是能使水流均匀通过环形 通道，得到充分而均等的作用;三是能凸显静态磁场、静态电场平稳、定向、均衡的特点， 对水体产生稳定而有益的影响，更适宜处理生活饮用水。
