申请日2014.02.19
公开(公告)日2014.07.09
IPC分类号E03C1/266
摘要
一种新型污水处理器，包括水池、与水池连通的排水管、与排水管连通的下水管、设置在排水管外部的电机、设置在排水管内底部与电机输出轴固定连接的搅拌轴、设置在搅拌轴上带有打碎刀片的搅拌轮，关键是：所述的下水管的入口设置在排水管底部。技术效果是省去了滤网，节约了生产成本，而且既可以使碎物由下水管排出，又可以有效防止下水管被碎物堵塞，碎物不用再聚积在排水管底部，不用再为清理碎物而发愁，结构简单，方便实用。
权利要求书

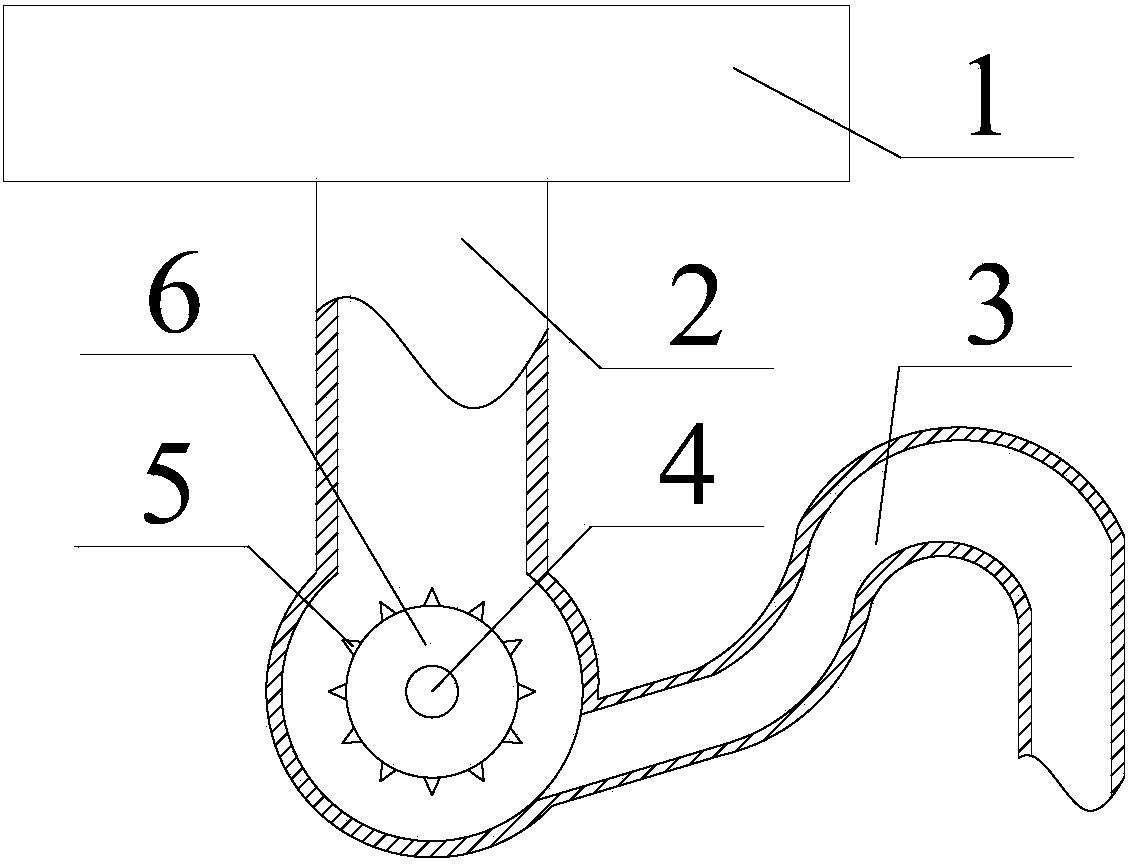

1.一种新型污水处理器，包括水池(1)、与水池(1)连通的排水管 (2)、与排水管(2)连通的下水管(3)、设置在排水管(2)外部的电机、 设置在排水管(2)内底部与电机输出轴固定连接的搅拌轴(4)、设置在搅 拌轴(4)上带有打碎刀片(5)的搅拌轮(6)，其特征在于：所述的下水 管(3)的入口设置在排水管(2)底部。
2.根据权利要求1所述的一种新型污水处理器，其特征在于：所述的 排水管(2)底部的截面形状为圆形，下水管(3)的入口方向与打碎刀片 (5)的旋转圆弧面的切线方向一致。
3.根据权利要求1所述的一种新型污水处理器，其特征在于：所述的 下水管(3)带有弯折部，弯折部的底部高于下水管(3)的入口。
说明书
一种新型污水处理器
技术领域
本实用新型属于水处理设备技术领域，涉及到一种处理器，特别是一 种新型污水处理器。
背景技术
专利号为201320477651.0的专利公开了一种污水处理器，为了防止排 水管和分水管被堵塞，在排水管内增设搅拌杆和带有刀片的搅拌叶，用来 将杂物打碎，并在分水管的进口处设置滤网防止碎物通过进入分水管内， 但是碎物聚积在排水管底部，清理时非常麻烦。
发明内容
本实用新型为了克服现有技术的缺陷，设计了一种新型污水处理器， 省去了滤网，节约了生产成本，而且既可以使碎物由下水管排出，又可以 有效防止下水管被碎物堵塞，碎物不用再聚积在排水管底部，不用再为清 理碎物而发愁，结构简单，方便实用。
本实用新型所采用的具体技术方案是：一种新型污水处理器，包括水 池、与水池连通的排水管、与排水管连通的下水管、设置在排水管外部的 电机、设置在排水管内底部与电机输出轴固定连接的搅拌轴、设置在搅拌 轴上带有打碎刀片的搅拌轮，关键是：所述的下水管的入口设置在排水管 底部。
本实用新型的有益效果是：下水管的入口设置在排水管底部，水池内 的污水和杂物进入排水管后，杂物被打碎刀片切割成碎物，在搅拌轮的作 用下，碎物和污水一起经下水管的入口被输送至下水管内排出，结构简单， 方便实用。排水管底部的截面形状为圆形，下水管的入口方向与打碎刀片 的旋转圆弧面的切线方向一致，这样可以借助搅拌轮的离心力使污水和碎 物快速进入下水管内，有效防止下水管被碎物堵塞。下水管弯折部的底部 高于下水管的入口，可以防止排水管内的臭味散发出来，起到防臭作用。
