申请日2012.04.21
公开(公告)日2012.12.05
IPC分类号C02F3/34
摘要
本实用新型公开了一种固定化微生物CASS同步脱氮除磷污水处理系统，包括有池体，在所述的池体一端上设有进水管，在所述的池体另一端设有出水管，在所述的池体内设有预反应区和主反应区，其特征在于：在所述的预反应区和主反应区内分别填充有固定化微生物载体，在所述的主反应区底部上设有曝气装置和排污管。本实用新型的目的是为了克服现有技术中的不足之处，提供一种结构简单，高效、稳定的固定化微生物CASS同步脱氮除磷污水处理系统。
权利要求书

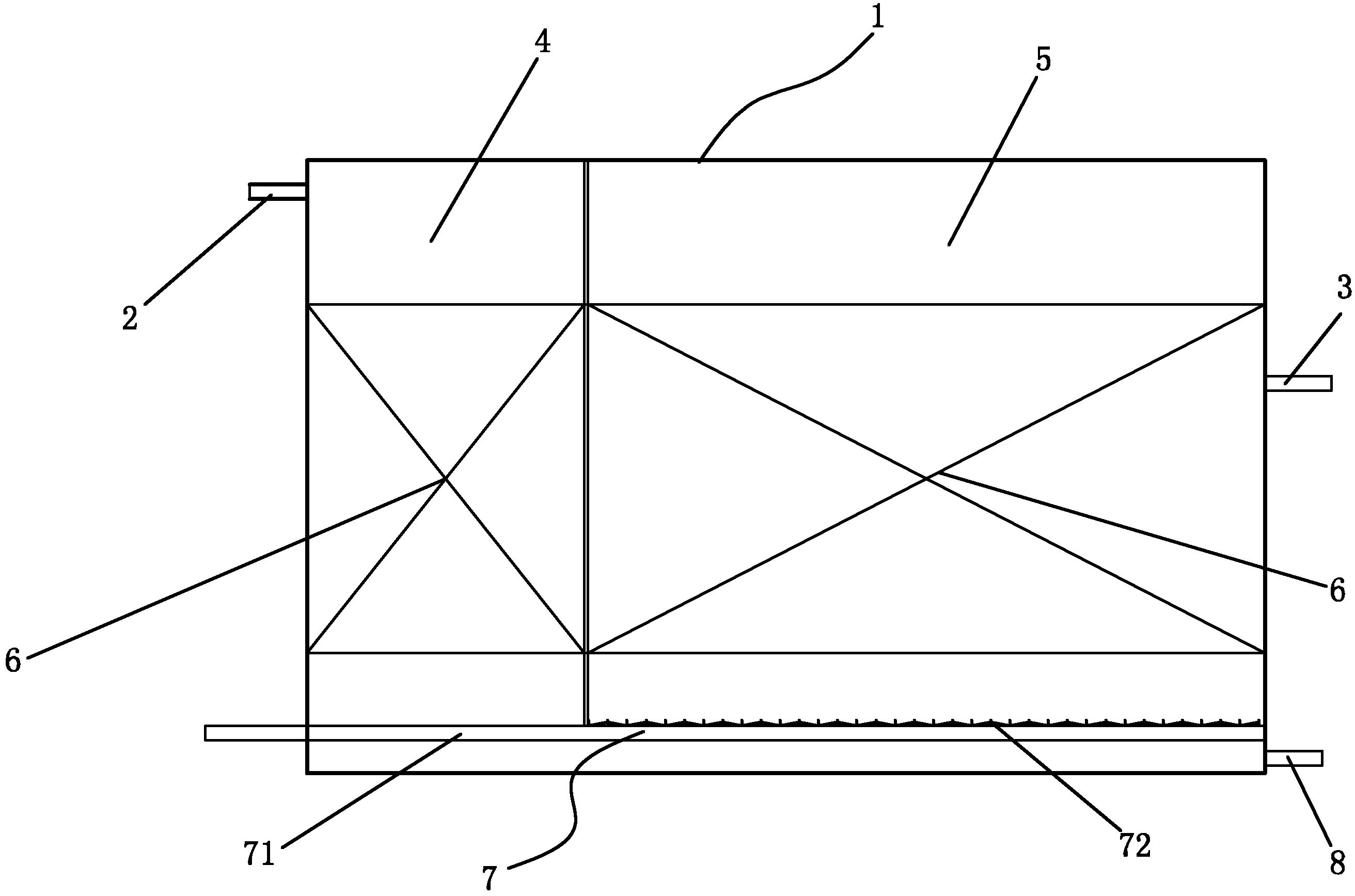

1.一种固定化微生物CASS同步脱氮除磷污水处理系统，包 括有池体(1)，在所述的池体(1)一端上设有进水管(2)，在所述 的池体(1)另一端设有出水管(3)，在所述的池体(1)内设有预反 应区(4)和主反应区(5)，其特征在于：在所述的预反应区(4)和 主反应区(5)内分别填充有固定化微生物载体(6)，在所述的主反 应区(5)底部上设有曝气装置(7)和排污管(8)。
2.根据权利要求1所述的一种固定化微生物CASS同步脱氮 除磷污水处理系统，其特征在于所述的固定化微生物载体(6)为大 孔网状载体。
3.根据权利要求1或2所述的一种固定化微生物CASS同步 脱氮除磷污水处理系统，其特征在于所述固定化微生物载体(6)在 预反应区(4)和主反应区(5)的填充率为30-60%。
4.根据权利要求1所述的一种固定化微生物CASS同步脱氮 除磷污水处理系统，其特征在于所述的曝气装置(7)包括有设置在 主反应区(5)内的曝气管道(71)，在所述的曝气管道(71)上设有 若干个曝气头(72)。
5.根据权利要求4所述的一种固定化微生物CASS同步脱氮 除磷污水处理系统，其特征在于所述的曝气头(72)为曝气嘴或曝气 管。
6.根据权利要求1所述的一种固定化微生物CASS同步脱氮 除磷污水处理系统，其特征在于所述的进水管(2)设置在所述预反 应区(4)上部。
7.根据权利要求1所述的一种固定化微生物CASS同步脱氮 除磷污水处理系统，其特征在于所述的出水管(2)设置在所述主反 应区(5)的中部。
8.根据权利要求2所述的一种固定化微生物CASS同步脱氮 除磷污水处理系统，其特征在于所述的大孔网状载体为聚氨酯泡沫。
9.根据权利要求7所述的一种固定化微生物CASS同步脱氮 除磷污水处理系统，其特征在于所述聚氨酯泡沫的大小为 8.0cm3-27.0cm3。
说明书
一种固定化微生物CASS同步脱氮除磷污水处理系统
技术领域
本实用新型涉及一种固定化微生物CASS同步脱氮除磷污水处 理系统。
背景技术
近年来，随着我国城镇人口的剧增，越来越多的氮磷营养物质排 入水体，加之农田径流等，水体富营养化现象越来越严重。因此城市 生活污水排放已成为水环境问题的主要控制目标，而其中氮、磷的控 制是城市污水排放和水环境保护的重要控制目标。我国于2003年7 月1日实施的《城镇污水处理厂污染物排放标准》GB18918-2002均 对氮、磷的排放标准作了明确而严格的规定。CASS(Cyclic activated sludge system)全称循环活性污泥法，是一种具有脱氮除磷功能的循环 间歇污水处理技术。该工艺在SBR的基础上发展起来的，即在SBR 池内进水端增加了一个生物选择器，实现了连续进水(沉淀期、排水 期仍连续进水)，间歇排水。生物选择器的工艺过程遵循活性污泥的 基质积累--再生理论，使活性污泥在选择器中经历一个高负荷的吸附 阶段(基质积累)，随后在主反应区经历一个较低负荷的基质降解阶 段，以完成整个基质降解的全过程和污泥再生。但是以活性污泥为主 的CASS工艺，微生物浓度一般在1500-3000mg/L，虽然会随着进水 负荷的增加，微生物浓度会有所提高，但达到一定程度后，因流失严 重而使之无法继续增加，导致世代周期长的硝化菌较难增殖。此外， 当污水水量水质波动大时，系统抗水力和浓度耐冲击负荷能力低，不 适于生物量的增加和高级微生物的生长增殖，从而导致除磷脱氮效果 不稳定。此外，传统CASS工艺排水时为了不扰动沉淀在底层的污泥 层，防止水面的漂浮物随水流排出，通常设置滗水器，滗水器价格较 高，使投资费用增大。
实用新型内容
本实用新型的目的是为了克服现有技术中的不足之处，提供一种 结构简单，高效、稳定的固定化微生物CASS同步脱氮除磷污水处理 系统。
为了达到上述目的，本实用新型采用以下方案：
一种固定化微生物CASS同步脱氮除磷污水处理系统，包括有池 体，在所述的池体一端上设有进水管，在所述的池体另一端设有出水 管，在所述的池体内设有预反应区和主反应区，其特征在于：在所述 的预反应区和主反应区内分别填充有固定化微生物载体，在所述的主 反应区底部上设有曝气装置和排污管。
如上所述的一种固定化微生物CASS同步脱氮除磷污水处理系 统，其特征在于所述的固定化微生物载体为大孔网状载体。
如上所述的一种固定化微生物CASS同步脱氮除磷污水处理系 统，其特征在于所述固定化微生物载体在预反应区和主反应区的填充 率为30-60%。
如上所述的一种固定化微生物CASS同步脱氮除磷污水处理系 统，其特征在于所述的曝气装置包括有设置在主反应区内的曝气管 道，在所述的曝气管道上设有若干个曝气头。
如上所述的一种固定化微生物CASS同步脱氮除磷污水处理系 统，其特征在于所述的曝气头为曝气嘴或曝气管。
如上所述的一种固定化微生物CASS同步脱氮除磷污水处理系 统，其特征在于所述的进水管设置在所述预反应区上部。
如上所述的一种固定化微生物CASS同步脱氮除磷污水处理系 统，其特征在于所述的出水管设置在所述主反应区的中部。
如上所述的一种固定化微生物CASS同步脱氮除磷污水处理系 统，其特征在于所述的大孔网状载体为聚氨酯泡沫。
如上所述的一种固定化微生物CASS同步脱氮除磷污水处理系 统，其特征在于所述聚氨酯泡沫的大小为8.0cm3-27.0cm3。
本实用新型固定化微生物CASS污水处理系统综合并优化了传 统CASS工艺的特点，补充其不足，相对传统的CASS工艺，固定化 微生物CASS污水处理系统具有以下明显特征：
(1)大幅度提升了预反应区和主反应区的微生物量，使得整体 系统的抗冲击能力提升，确保在高浓度进水的情况下系统能够实现稳 定达标排放。提高用于生物降解的微生物浓度，是保证处理效率的基 础，是实现缩短反应时间、增大处理量、简化反应流程和降低运行费 用的前提。对常规的CASS工艺来讲，微生物浓度一般在 1500-3000mg/L，虽然会随着进水负荷的增加，微生物浓度会有所提 高，但达到一定程度后，因流失严重而使之无法继续增加。通过在预 反应区和主反应区内设置固定化微生物载体，微生物浓度可以达到 22-40g/L，是常规活性污泥法的7-8倍;
(2)通过固定化微生物，可有效的固定化生长缓慢的硝化菌群， 延长泥龄，从而极大提升了反应区内硝化菌群的数量，使其硝化能力 提升了5倍以上;
(3)本实用新型中固定化微生物载体为大孔网状载体，所述的 大孔网状载体可为聚氨酯泡沫。大孔网状载体的孔结构，由内至外可 形成厌氧、缺氧和好氧的微环境，使硝化和反硝化可在同一反应器内 实现、整体提升了主反应区的脱氮能力。
(4)本实用新型中聚氨酯泡沫载体所提供的厌氧和好氧微环境， 有利于聚磷菌在系统中的生长和累积，使磷的释放和吸收能够在同一 个池体内进行，提高了系统除磷效果。
(5)本实用新型排水装置简单，操作方便。传统CASS工艺排 水时为了不扰动沉淀在底层的污泥层，防止水面的漂浮物随水流排 出，通常设置滗水器。本实用新型由于加入了微生物固定化载体，曝 气停止后，微生物随载体一同沉淀在底层，而且载体在下沉的过程中 会将污泥悬浮物一同带到池体的下半部分，载体这时起到了生物滤床 的作用，因而不但微生物不受排水时水流扰动的影响，而且上清液基 本上没有漂浮物，所以无需设置滗水器，而是在排水最低水位处设置 了出水管，只需在排水时开启出水管阀门，装置简单，操作方便。 综上所述，固定化微生物CASS污水处理系统具有构筑物少、工艺流 程简单、布置紧凑、运行灵活、占地面积较小、处理效果较好的特征 和优点。除磷效果在84%左右，而NH3-N的去除率达到98%以上， TN去除率达87%以上。
