申请日2012.04.20
公开(公告)日2012.11.14
IPC分类号C02F9/04
摘要
本实用新型公开了一种铁碳合成填料不容易板结的用于废水处理的反应罐，包括罐体，罐体底部设置有支撑脚，罐体底部设置有废水进口，罐体顶部设置有废水出口，所述罐体的内壁上设置有若干圈卡钩，位于同一圈的卡钩上搁置有过滤网，位于过滤网一侧的罐体壁上分别开设有料孔，罐体的底部设置有若干个压缩空气进口，罐体的顶部设置有压缩空气出口。本实用新型的优点是：通过设置多层过滤网，在过滤网上放置铁碳合成填料，可定期通过压缩空气进口向罐体内通入压缩空气，压缩空气在废水内形成气泡，气泡在上升的过程当中对铁碳合成填料有一个冲击作用，使得铁碳合成填料处于一个蓬松的状态，板结的情况就不会发生。
权利要求书

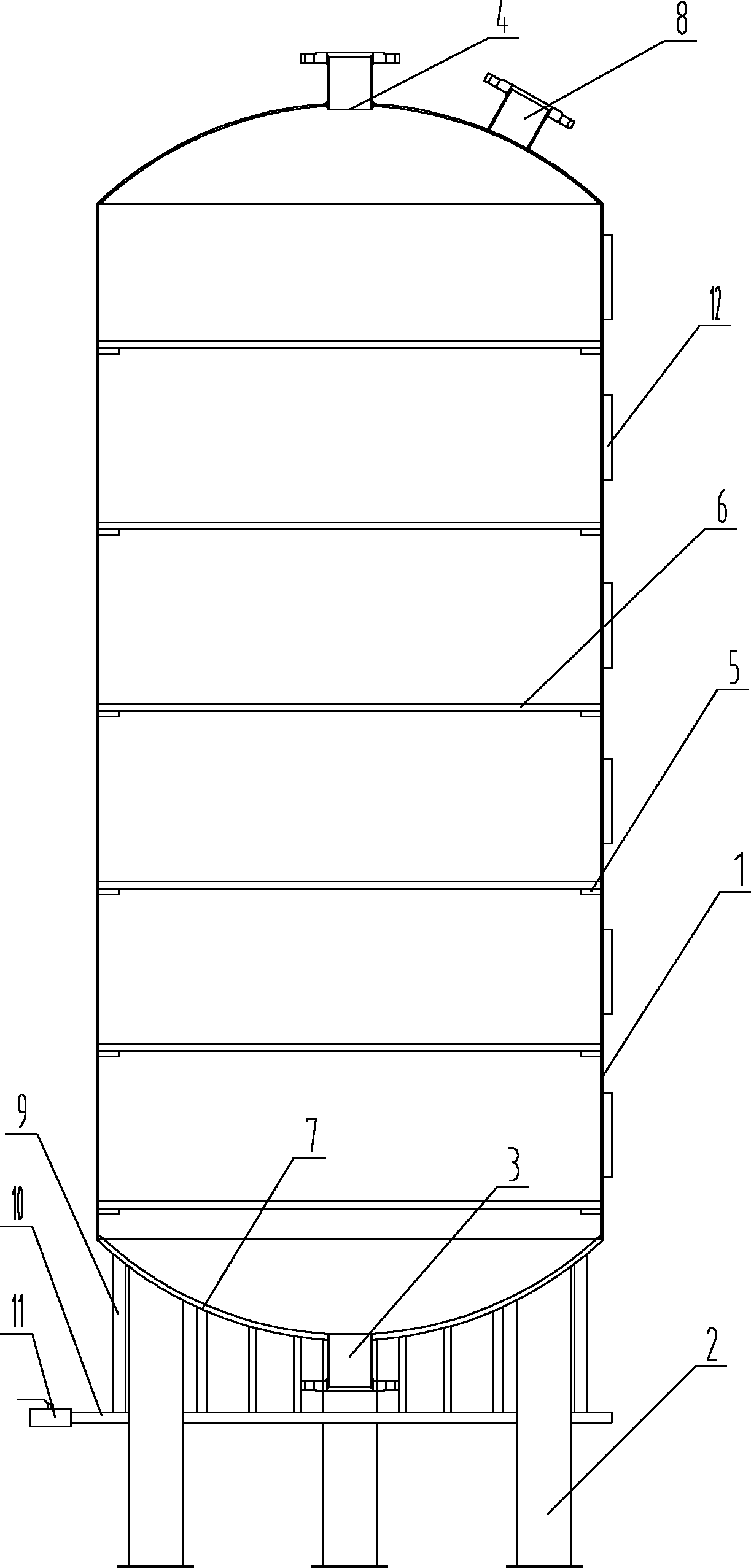

1.用于废水处理的反应罐，包括罐体，罐体底部设置有支撑脚，罐体底部 设置有废水进口，罐体顶部设置有废水出口，其特征在于：所述罐体的内壁上 设置有若干圈卡钩，位于同一圈的卡钩上搁置有过滤网，位于过滤网一侧的罐 体壁上分别开设有料孔，罐体的底部设置有若干个压缩空气进口，罐体的顶部 设置有压缩空气出口。
2.根据权利要求1所述的用于废水处理的反应罐，其特征在于：所述压缩 空气进口在罐体截面上的投影密布在罐体截面上。
3.根据权利要求1或2所述的用于废水处理的反应罐，其特征在于：所述 压缩空气进口通过支管与总管相连，总管上设置有控制阀。
说明书
用于废水处理的反应罐
技术领域
本实用新型涉及到一种用于废水处理的反应罐。
背景技术
微电解法它是金属铁处理废水技术的一种应用形式，用铁炭法作为预处理 技术来处理有毒有害、高浓COD废水具有一种独特的效果。现已用于印染、电 镀、石油化工、制药、煤气洗涤、印刷电路板生产等工业废水及含砷、含氟废 水的处理工程，并收到了良好的经济效益和环保效果。微电解工艺对废水的脱 色有良好处理的效果，且以废治废，运行费用低，因此在我国将具有良好的工 业应用前景。常用的反应罐包括罐体、设置在罐体底部的支撑脚和设置在罐体 上的废水进口、废水出口，废水进口位于废水出口的下方。上述反应罐的工作 过程是，在罐体内加入铁碳合成填料，废水从废水进口进入罐体内，经铁碳合 成填料微电解反应后从废水出口排出，长时间使用后，铁碳合成填料容易出现 钝化，且其下部的铁碳合成填料容易产生板结现象，这样就会降低微电解的效 率，使得生产成本变高。
实用新型内容
本实用新型所要解决的技术问题是：提供一种铁碳合成填料不容易板结的 用于废水处理的反应罐。
为解决上述技术问题，本实用新型采用的技术方案为：一种用于废水处理 的反应罐，包括罐体，罐体底部设置有支撑脚，罐体底部设置有废水进口，罐 体顶部设置有废水出口，所述罐体的内壁上设置有若干圈卡钩，位于同一圈的 卡钩上搁置有过滤网，位于过滤网一侧的罐体壁上分别开设有料孔，罐体的底 部设置有若干个压缩空气进口，罐体的顶部设置有压缩空气出口。
所述压缩空气进口在罐体截面上的投影密布在罐体截面上;
所述压缩空气进口通过支管与总管相连，总管上设置有控制阀。
本实用新型的有益效果是：通过设置多层过滤网，在过滤网上放置铁碳合 成填料，可定期通过压缩空气进口向罐体内通入压缩空气，压缩空气在废水内 形成气泡，气泡在上升的过程当中对铁碳合成填料有一个冲击作用，使得铁碳 合成填料处于一个蓬松的状态，板结的情况就不会发生。
