申请日2012.04.20
公开(公告)日2012.11.21
IPC分类号C02F1/00; B01D53/18
摘要
本实用新型涉及一种污水处理装置，具体涉及一种污水臭气去除装置，包括相互连通的药剂储罐、吸收器和反应器，吸收器底部与反应器通过出液管连通;吸收器下部设有与之连通的进气管，上部设有与之连通的出气管，出气管上设有风机;吸收器与反应器之间设有循环泵，循环泵通过循环泵出水管与吸收器的上部连通，循环泵通过循环泵进水管与反应器连通;药剂储罐上设有药剂出水管，药剂出水管上设有计量泵。本实用新型提高了不仅除臭效率，而且可根据污水臭气的处理量来准确调整药剂溶液的投加量，保证了最终除臭效果的稳定，另外，本实用新型简单合理，设备投资少，可广泛应用于工业化生产。
权利要求书

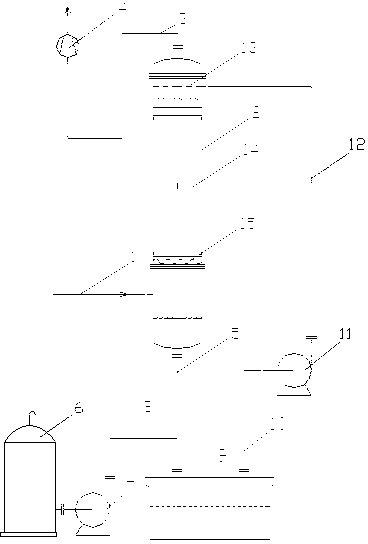

1.一种污水臭气去除装置，包括药剂储罐(6)和吸收器(2)，吸收器(2)下部设有 与之连通的进气管(1)，上部设有与之连通的出气管(3)，其特征在于：吸收器出气管(3) 上设有风机(4);吸收器(2)底部通过出液管(5)连通有反应器(9)，吸收器(2)与反 应器(9)之间设有循环泵(11)，循环泵(11)通过循环泵出水管(12)与吸收器(2)的 上部连通，循环泵(11)通过循环泵进水管(10)与反应器(9)连通;药剂储罐(6)上 设有药剂出水管(8)，药剂出水管(8)上设有计量泵(7)。
2.根据权利要求1所述的污水臭气去除装置，其特征在于：所述的吸收器(2)内部 自上而下依次设有喷淋管(13)和填料层(14)，喷淋管(13)与循环泵出水管(12)连通， 填料层(14)设置于支撑板(15)上。
3.根据权利要求1或2所述的污水臭气去除装置，其特征在于：所述的药剂出水管(8) 与出液管(5)连通。
4.根据权利要求1或2所述的污水臭气去除装置，其特征在于：所述的药剂出水管(8) 与反应器(9)连通。
说明书
一种污水臭气去除装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种污水臭气去除装置。
背景技术
现在，生活污水、城市污水等污染物大量排放，这些污水在处理工艺的细格栅处、污 泥处理处等位置会产生大量恶臭气体，这些恶臭气体主要含硫化氢、硫醇、胺类、氨等物 质，其具有强烈的刺激性气味，可经过呼吸道、眼、皮肤等途径进入人体，使人头昏，难 受，长期置身其中，对给人体的神经系统造成极大损害。因此，必须对污水处理过程中产 生异味气体进行净化处理，改善其空间及其周围的空气质量。目前，市场上虽然出现了一 些污水臭气去除装置，但是，普遍存在去除效率低的问题，造成除臭效果不稳定。
发明内容
针对上述问题，本实用新型提出了一种污水臭气去除装置，采用本实用新型，可以实 现对污水臭气的高效率、稳定去除，而且运行简单。
本实用新型主要采用以下技术方案：一种污水臭气去除装置，包括药剂储罐和吸收器， 吸收器下部设有与之连通的进气管，上部设有与之连通的出气管，吸收器出气管上设有风 机;吸收器底部通过出液管连通有反应器，吸收器与反应器之间设有循环泵，循环泵通过 循环泵出水管与吸收器的上部连通，循环泵通过循环泵进水管与反应器连通;药剂储罐上 设有药剂出水管，药剂出水管上设有计量泵。
所述的吸收器内部自上而下依次设有喷淋管和填料层，喷淋管与循环泵出水管连通， 填料层设置于支撑板上。
运行时，在风机的抽吸作用下，污水臭气经进气管进入吸收器的下部，向上流动，反 应器内的吸收液在循环泵的抽吸作用下经通过循环泵出水管打入吸收器上部，向下流动， 污水臭气和吸收液在吸收器内部进行逆向接触，吸收液主要成分为水，污水臭气中的硫化 氢、硫醇、胺类、氨等物质能够溶于水，从而被吸收液吸收，形成水溶液经出液管流入反 应器中，污水臭气中的空气经出气管和风机排入空气中。工作人员根据臭气的通入量计算 出所需要的药剂溶液量，计量泵将药剂储罐内的药剂溶液通过药剂出水管打入吸收器出液 管中并与吸收器出液管中流出的富含硫化氢、硫醇、胺类、氨等物质的水溶液混合流入反 应器中，在反应器内部进行液相-液相接触的化学反应，使得其中的有害物质被药剂彻底分 解，生成盐和水，避免了臭气中的有害成分再次从水中逸出，提高了除臭效率，除臭效果 稳定，而反应器中吸收液再次被打入吸收器上部进行又一次的循环吸收反应过程。本实用 新型的风机设置在吸收器上部的出气管上，与设置在吸收器下部的进气管上相比，可以最 大限度保证臭气在吸收塔内自下而上上升，有效调节进气量。
进一步的，吸收器内部自上而下依次设有喷淋管和填料层，喷淋管与循环泵出水管连 通，填料层设置于支撑板上，可以增大气体与吸收液的接触面积，提高吸收效率。
另外，所述的药剂出水管还可以采用与反应器连通的方式，只要保证药剂溶液能够顺 利与富含硫化氢、硫醇、胺类、氨等物质的水溶液进行充分混合反应即可。
在运行过程中，药剂可以采用二氧化氯溶液、次氯酸钠溶液等能够与污水臭气中的成 分进行快速反应的化学物质。填料层可以采用瓷环填料等常用的填料。
综上所述，本实用新型不仅采用吸收器和反应器综合作用，而且可根据污水臭气的处 理量来准确调整药剂溶液的投加量，提高了除臭效率，保证了最终除臭效果的稳定，另外， 本实用新型简单合理，设备投资少，可广泛应用于工业化生产。
