申请日2012.06.15
公开(公告)日2012.10.03
IPC分类号C02F9/04; C02F1/44; C02F1/52
摘要
本发明涉及一种固液分离冶炼废水的工艺方法，以克服传统混凝沉淀法与戈尔膜过滤法的缺点，达到减少废渣量，降低水处理成本，实现对处理后废水固液的彻底分离，提高处理后废水质量的目的。
权利要求书
1.一种固液分离冶炼废水的工艺方法，其特征在于：
a.初步固液分离，废水在处理池中经过加药处理后，在处理 池中静置沉降，进行初步的固液分离，上层液体利用抽水泵抽至过滤 中间池，上层液体抽完后，废水底渣用抽渣泵抽到沉渣池。
b.膜过滤器过滤，将过滤中间池中的混合液体抽至膜过滤器 进行过滤，过滤产生的底渣排入沉渣池，过滤出的清澈液体流入清水 蓄水池，清水抽回生产系统循环使用或达标外排。
c.底渣沉降浓缩，沉渣池的渣静置沉降浓缩在底部，上层少 量液体抽至过滤中间池，然后进膜过滤器过滤。
d.压滤机压滤，经过浓缩的沉渣池底渣用压滤机压滤，压滤 出的少量液体引入集水小池，用污水潜水泵抽至过滤中间池，压滤机 压滤出的固体废渣转入下一道废渣处理工段。
2.根据权利要求1所述一种固液分离冶炼废水的工艺方法，其特 征在于：抽取上层液体的方法为：抽水泵的真空虹吸罐的进水柔性软 管连接的莲蓬头固定在自制漂浮浮筒上，因此莲蓬头会随处理池液位 上下移动，从而达到抽取上层液体的目的，由于颗粒物较大的固体物 质静置沉降速度较快，所以静置沉降过程不需要另外安排时间进行， 只需在废水加药处理完之后，停止搅拌，然后就开始抽取上层液体， 抽取上层液体与静置沉降同时进行。
说明书
一种固液分离冶炼废水的工艺方法
一.技术领域
本发明涉及一种固液分离冶炼废水的工艺方法，属于废水处理技 术领域，适用于经过处理后废水的固液分离;也适用于对其它含有固 体悬浮物的水体进行彻底的固液分离。
二.背景技术
冶炼废水经过处理池处理反应后含有较多的固体颗粒、重金属 沉淀物、各类悬浮物等固体物质，因此需要进行固液分离。废水中的 悬浮物大部分都是胶体类物质，带有相同的电荷互相排斥，处于稳定 状态，因此水体中大部分悬浮物都无法自行沉降，而需要采用化学或 者物理的方法进行固液分离。传统的处理方法是采用混凝沉淀法，即 通过添加混凝剂，使废水中的悬浮微粒失去稳定性，胶粒物相互凝聚 使微粒增大，形成絮凝体、矾花。絮凝体长大到一定体积后即在重力 作用下脱离水相沉淀，从而达到固液分离的效果。但是这种传统处理 方法的缺点是：固液分离不彻底、药剂耗量大、沉渣量多，投加的药 剂长期使用可能带来二次环境污染;同时还有工艺流程长、占地面积 大的缺点。近年来，有些冶炼企业采用戈尔膜过滤的方法对处理后的 废水进行固液分离，该技术方法具有固液分离彻底、工艺流程短、占 地面积小、自动化程度高的优点，但是同时也存在运行成本高、过滤 膜容易污堵、工艺运行不稳定等缺点。因此发明新的固液分离方法显 得十分必要。
三.发明内容
针对上述问题，本发明的目的是提供一种固液分离冶炼废水的工 艺方法，以克服传统混凝沉淀法与戈尔膜过滤法的缺点，达到减少废 渣量，降低水处理成本，实现对处理后废水固液的彻底分离，提高处 理后废水质量的目的。
本发明的技术方案如下：

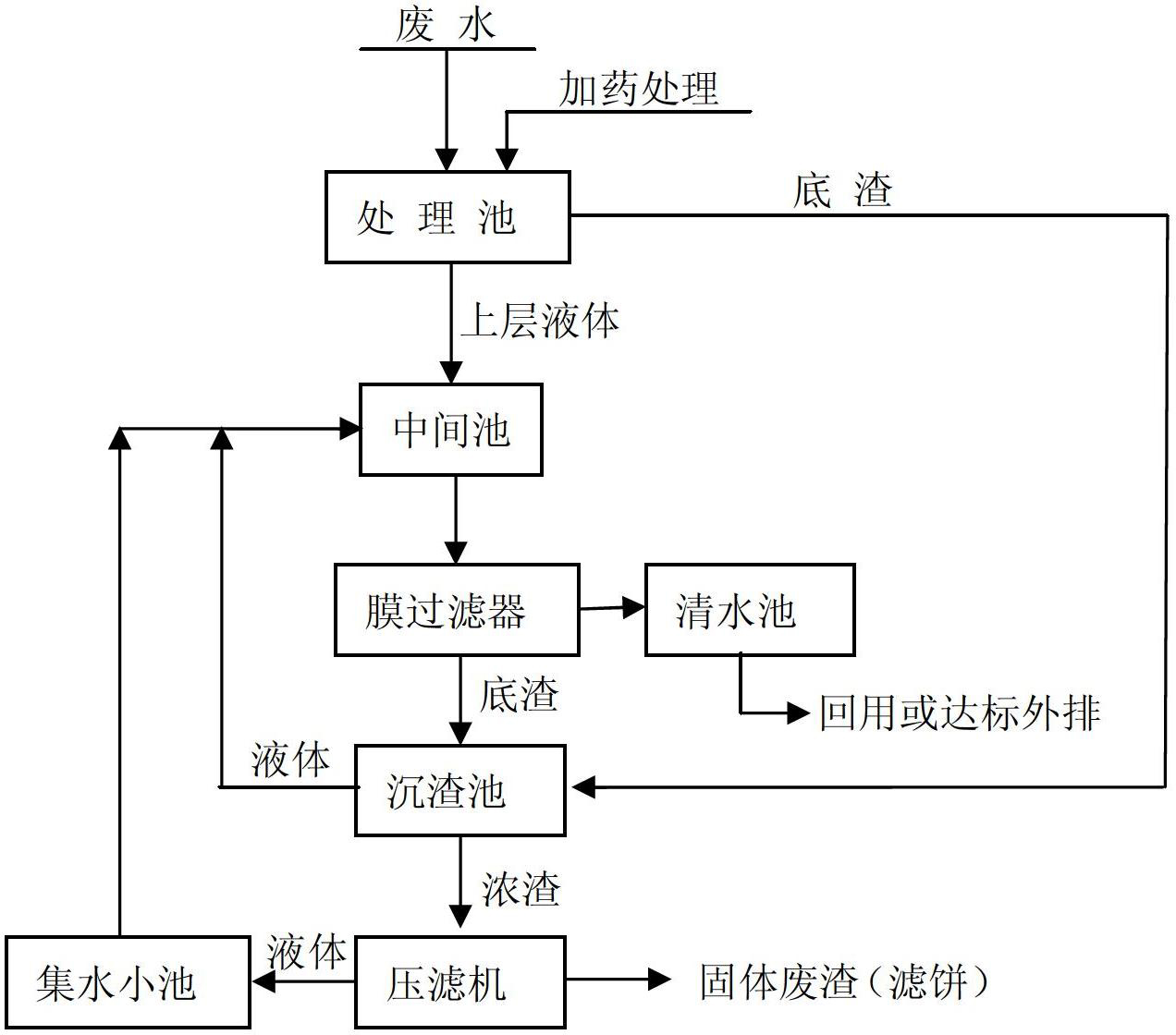

a.初步固液分离，废水在处理池中经过加药处理后，在处理池中 静置沉降，进行初步的固液分离，上层液体利用抽水泵抽至过滤中间 池。抽取上层液体的方法为：抽水泵的真空虹吸罐的进水柔性软管连 接的莲蓬头固定在自制漂浮浮筒上，因此莲蓬头会随处理池液位上下 移动，从而达到抽取上层液体的目的。由于颗粒物较大的固体物质静 置沉降速度较快，所以静置沉降过程不需要另外安排时间进行，只需 在废水加药处理完之后，停止搅拌，然后就开始抽取上层液体，抽取 上层液体与静置沉降同时进行。上层液体抽完后，废水底渣用抽渣泵 抽到沉渣池。
b.膜过滤器过滤，将过滤中间池中的混合液体抽至膜过滤器进行 过滤，过滤产生的底渣排入沉渣池，过滤出的清澈液体流入清水蓄水 池，清水抽回生产系统循环使用或达标外排。
c.底渣沉降浓缩，沉渣池的渣静置沉降浓缩在底部，上层少量液 体抽至过滤中间池，然后进膜过滤器过滤。
d.压滤机压滤，经过浓缩的沉渣池底渣用压滤机压滤，压滤出的 少量液体引入集水小池，用污水潜水泵抽至过滤中间池，压滤机压滤 出的固体废渣(滤饼)转入下一道废渣处理工段。通过a～d的工艺 步骤，就形成了完整的固液分离工艺方法。
本发明的方法能够实现对废水固液的彻底分离;所使用的漂浮浮 筒容易加工制作，材质为普通PVC材料;所使用过滤膜为国产滤膜， 价格低廉、容易采购。
本发明的优点：
1、固液分离彻底，能够将直径≥0.5微米的颗粒物全部拦截与 水相分离，产出的过滤液清澈、出水质量高，有利于回生产系统循环 使用。
2、无需使用任何混凝剂、产生的废渣量少，从而避免带来二次 环境污染。
3、过滤膜不容易被污堵，清洗频率非常少、平均为半年清洗一 次;过滤膜使用寿命长，过滤通量大、效率高。
4、过滤膜只需采用国产滤膜，而无需采用国外进口的昂贵滤膜; 固液分离成本低于混凝沉淀法与戈尔膜过滤法。
5、适用范围广，可推广应用于处理后废水的固液分离，也可推 广应用于其它固液混合水体的固液分离。
本发明方法与混凝沉淀固液分离法、戈尔膜过滤固液分离法的各 项指标对比列于下表：
序号 固液分离方法 吨水成本 固液分离程度 膜清洗频率 工艺运行 1 混凝沉淀法 1.2元/吨 不彻底、含悬浮物 —— 较稳定 2 戈尔膜过滤法 1.5元/吨 彻底、不含悬浮物 3天洗一次 不稳定 3 本发明方法 0.8元/吨 彻底、不含悬浮物 半年洗一次 很稳定
