申请日2012.06.15
公开(公告)日2012.12.26
IPC分类号C02F9/10
摘要
本实用新型公开了一种废盐水处理系统，包括沿废盐水排出方向依次设置且相邻连接的废盐水中和装置、树脂回收装置、蒸发装置以及盐份回收装置，所述的盐份回收装置和蒸发装置之间设置有对废盐水中有机物进行分离的分离装置，所述分离装置的废盐水入口管道与盐份回收装置出口管道相连，分离装置的废盐水出口管道与蒸发装置的废盐水入口部相连。通过上述废盐水处理系统，可对废盐水进行有效的净化，可对废盐水中的残存老化树脂、甘油类有机物、盐份进行有效的回收利用，且蒸发装置、盐份回收装置、有机物分离装置之间构成一个小的循环单元，使得废盐水中的有机物和盐份都能够被有效的回收。
权利要求书

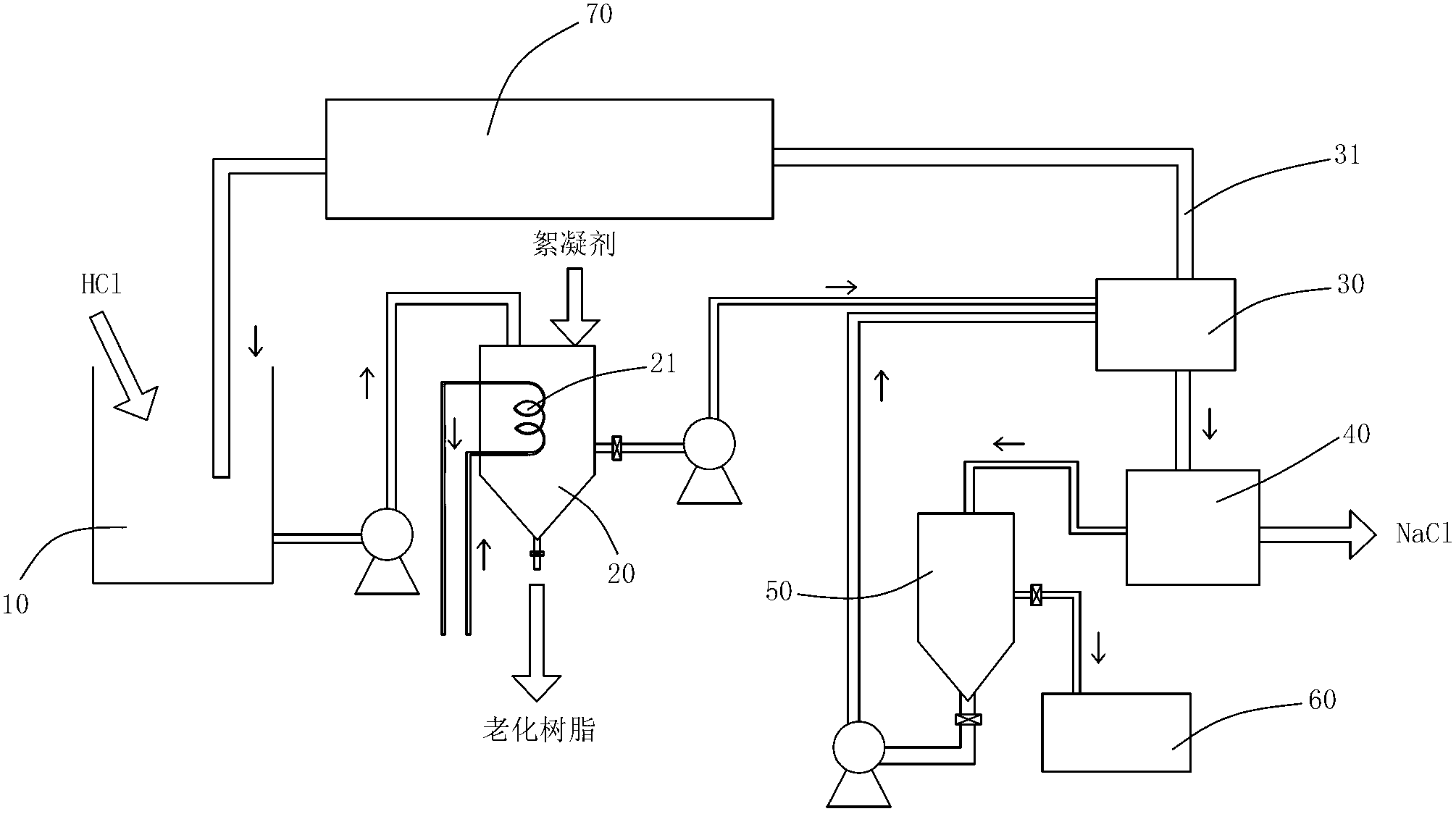

1.一种废盐水处理系统，其特征在于：包括沿废盐水排出方向依 次设置且相邻连接的废盐水中和装置(10)、老化树脂回收装置(20)、 蒸发装置(30)以及盐份回收装置(40)，所述的盐份回收装置(40) 和蒸发装置(30)之间设置有对废盐水中有机物进行分离的分离装置 (50)，所述分离装置(50)的废盐水入口管道与盐份回收装置(40) 出口管道相连，分离装置(50)的废盐水出口管道与蒸发装置(30) 的废盐水入口部相连。
2.如权利要求1所述的废盐水处理系统，其特征在于：所述的蒸 发装置(30)为热泵构成的多效蒸发器。
3.如权利要求1所述的废盐水处理系统，其特征在于：所述的蒸 发装置(30)中蒸发回收的冷凝水的排出管道(31)与环氧树脂生产 装置(70)相连，所述分离装置(50)的有机物排出管道与有机物回 收装置(60)相连。
4.如权利要求1所述的废盐水处理系统，其特征在于：所述的老 化树脂回收装置(20)为一分离塔构成，所述的老化树脂回收装置(20) 内设置有冷却单元(21)，所述老化树脂回收装置(20)的顶部设置废 盐水入口管道和絮凝剂添加口，老化树脂回收装置(20)的底部设置 有老化树脂排出口。
5.如权利要求1所述的废盐水处理系统，其特征在于：所述的老 化树脂回收装置(20)和分离装置(50)上分别开设有用于观察树脂 回收装置(20)内树脂沉淀量和分离装置(50)内有机物存留量的观 察窗。
说明书
一种废盐水处理系统
技术领域
本实用新型涉及环氧树脂生产领域，具体涉及一种用于一步法生 产环氧树脂的盐水脱盐装置。
背景技术
一步法环氧树脂生产中产生的废盐水常用生化处理的方法进行处 理，其实质是利用微生物的生命活动过程将废水中的可溶性的有机物 及部分不溶性的有机物有效地去除，使废盐水得到净化。由于环氧树 脂生产中废盐水量大，且废盐水中盐份的浓度较高，因此在生化处理 中需要将盐水稀释后在进行操作，使得废盐水量进一步增大，且生化 处理的周期长，对废盐水中残存的老化树脂、甘油类有机物、盐份等 都不能有效的回收利用。
发明内容
本实用新型的目的是提供一种对环氧树脂生产中产生的废盐水进 行有效处理的废盐水处理系统，且对废盐水中有机物和盐份进行回收。
为实现上述目的，本实用新型采用了以下技术方案：一种废盐水 处理系统，其特征在于：包括沿废盐水排出方向依次设置且相邻连接 的废盐水中和装置、老化树脂回收装置、蒸发装置以及盐份回收装置， 所述的盐份回收装置和蒸发装置之间设置有对废盐水中有机物进行分 离的分离装置，所述分离装置的废盐水入口管道与盐份回收装置出口 管道相连，分离装置的废盐水出口管道与蒸发装置的废盐水入口部相 连。
本实用新型的有益效果在于：通过上述废盐水处理系统，可对废 盐水进行有效的净化，且可对废盐水中的残存的老化树脂、甘油类有 机物、盐份进行有效的回收利用，且蒸发装置、盐份回收装置、有机 物分离装置之间构成一个小的循环单元，使得废盐水中的有机物和盐 份都能够被有效的回收。
