申请日2012.06.12
公开(公告)日2012.12.12
IPC分类号C02F9/06; C02F103/10; C02F1/46; C02F1/463
摘要
一种钻井污水电化学处理装置，包括药剂搅拌溶解罐、污水缓冲加药罐、罗茨风机、药剂输送计量泵、钻井污水泵、电絮凝装置、污水分离罐、自吸泵、电氧化装置。药剂搅拌溶解罐通过药剂输送计量泵与污水缓冲加药罐相连接，罗茨风机与污水缓冲加药罐中的曝气管相连接，污水缓冲加药罐的输入端连接污水管道，污水缓冲加药罐的输出端通过顺次串联连接的钻井污水泵、电絮凝装置、污水分离罐、自吸泵后，与电氧化装置的输入端相连接，电氧化装置的输出端连接出水管道。本实用新型集成了电絮凝、污泥膜分离系统、电氧化等模块，实现了对钻井污水的连续处理、能有效降低污水的生化耗氧量、色度、SS等功能，适用于处理量比较小的现场。
权利要求书
1.一种钻井污水电化学处理装置，包括药剂搅拌溶解罐、污水缓冲加药罐、罗茨风机、药剂输送计量泵、钻井污水泵、电絮凝装置、污水分离罐、自吸泵、电氧化装置，污水缓冲加药罐中安装有曝气管，污水分离罐中安装有污水分离膜，其特征在于：所述药剂搅拌溶解罐通过药剂输送计量泵与污水缓冲加药罐相连接，罗茨风机的输出端与污水缓冲加药罐中的曝气管相连接，污水缓冲加药罐的输入端连接污水管道，污水缓冲加药罐的输出端通过顺次串联连接的钻井污水泵、电絮凝装置、污水分离罐、自吸泵后，与电氧化装置的输入端相连接，电氧化装置的输出端连接出水管道。
说明书
钻井污水电化学处理装置
技术领域
本实用新型涉及一种钻井污水处理装置，具体涉及一种钻井污水电化学处理装置。
背景技术
目前国内钻井污水具有矿化度大，成分复杂，处理难度比较大;并且分布区域广、总量虽大但点多面广且各点的数量小，而且难以进行集中处理。现在用的处理设备体积较大，移动运输成本比较高，并且需要加入大量的化学药剂，作业、药剂溶解供应方式原始，劳动强度高，药量控制不便，而且也难以达到处理要求。
实用新型内容
本实用新型的目的就是针对现有技术存在的缺陷，提供一种钻井污水电化学处理装置。

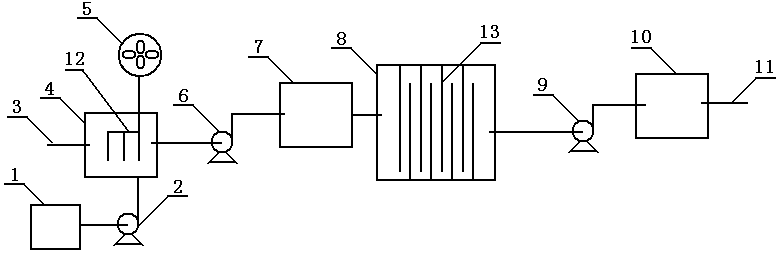

其技术方案是：包括药剂搅拌溶解罐、污水缓冲加药罐、罗茨风机、药剂输送计量泵、钻井污水泵、电絮凝装置、污水分离罐、自吸泵、电氧化装置，污水缓冲加药罐中安装有曝气管，污水分离罐中安装有污水分离膜。所述药剂搅拌溶解罐通过药剂输送计量泵与污水缓冲加药罐相连接，罗茨风机的输出端与污水缓冲加药罐中的曝气管相连接，污水缓冲加药罐的输入端连接污水管道，污水缓冲加药罐的输出端通过顺次串联连接的钻井污水泵、电絮凝装置、污水分离罐、自吸泵后，与电氧化装置的输入端相连接，电氧化装置的输出端连接出水管道。
本实用新型与现有技术相比较，集成了电絮凝、污泥膜分离系统、电氧化等模块，实现了对钻井污水的连续处理、能有效降低污水的生化耗氧量、色度、SS等功能，适用于处理量比较小的现场。
