申请日2012.08.09
公开(公告)日2013.03.27
IPC分类号C02F9/04; C02F1/38; C02F1/40; C11B13/00
摘要
本实用新型公开了一种餐厨垃圾高油脂废水的油水分离组合系统，包括具有加热和搅拌功能的反应装置，通过管路与所述反应装置配合连接的两相卧螺离心装置，通过管路与所述两相卧螺离心装置配合连接的三相碟片分离装置，以及用于集中控制所述反应装置、两相卧螺离心装置和三相碟片分离装置工作的PLC。本实用新型所述餐厨垃圾高油脂废水的油水分离组合系统，可以克服现有技术中危害人类健康、处理效果差、再度利用率低、占地面积大和环保性差等缺陷，以实现有利于人体健康、处理效果好、再度利用率高、占地面积小和环保性好的优点。
权利要求书
1.一种餐厨垃圾高油脂废水的油水分离组合系统，其特征在于，包括具有加热和搅拌功能的反应装置，通过管路与所述反应装置配合连接的两相卧螺离心装置，通过管路与所述两相卧螺离心装置配合连接的三相碟片分离装置，以及用于集中控制所述反应装置、两相卧螺离心装置和三相碟片分离装置工作的可编程逻辑控制器PLC。
2.根据权利要求1所述的餐厨垃圾高油脂废水的油水分离组合系统，其特征在于，所述反应装置，包括反应釜，自所述反应釜上端入口配合安装在反应釜内部的搅拌器，通过管路与所述反应釜前端入口连接的第一进料泵，设在所述反应釜前端入口处的第一温度传感器，以及设在所述反应釜外壁的蒸汽夹具;所述第一进料泵和第一温度传感器，分别和PLC连接。
3.根据权利要求2所述的餐厨垃圾高油脂废水的油水分离组合系统，其特征在于，所述两相卧螺离心装置，包括通过管路依次与所述反应釜连接的第二进料泵和两相卧螺离心机，通过管路并行设置在所述两相卧螺离心机下方的无轴螺旋输送机和加热储油罐;所述第二进料泵、以及两相卧螺离心机的电机，分别和PLC连接。
4.根据权利要求3所述的餐厨垃圾高油脂废水的油水分离组合系统，其特征在于，在所述加热储油罐上，设有第二温度传感器，所述第二温度传感器与PLC连接。
5.根据权利要求3或4所述的餐厨垃圾高油脂废水的油水分离组合系统，其特征在于，所述三相碟片分离装置，包括依次通过管路与所述加热储油罐连接的第三进料泵、三相碟片分离机和储油渣罐，在所述三相碟片分离机上分别设有出油管和出废水管;所述第三进料泵、以及三相碟片分离机的电机，分别与PLC连接。
说明书
一种餐厨垃圾高油脂废水的油水分离组合系统
技术领域
本实用新型涉及餐厨垃圾处理技术领域，具体地，涉及一种餐厨垃圾高油脂废水的油水分离组合系统。
背景技术
餐厨垃圾中的高油脂含量，为餐厨垃圾的处理带来很多困难。例如，油脂发酵极易酸败，产生致癌物质(即黄曲霉素)，危害人类健康;在餐厨垃圾生物处理工艺中，油脂会包裹支撑介质，干扰微生物生命活动，影响处理效果;油脂粘附器壁容易造成工艺管路堵塞等。因而，在餐厨垃圾处理中通常需要脱除油脂。餐厨垃圾中的废油脂又是理想的生物油燃料和日用化工原料，可以回收再利用。
目前，对油脂分离回收的研究主要集中于石油、化工行业，对于餐厨垃圾中的油脂分离报道很少，餐厨垃圾中废油脂以固相内部油脂存在方式为主，常规方法比如采用隔油池和气浮机，不仅油脂的分离效果比较差，分离出来的油含渣量较高，不利于后续利用;而且其占地面积比较大，运行过程中还会产生异味等缺点。
在实现本实用新型的过程中，发明人发现现有技术中至少存在危害人类健康、处理效果差、再度利用率低、占地面积大和环保性差等缺陷。
发明内容
本实用新型的目的在于，针对上述问题，提出一种餐厨垃圾高油脂废水的油水分离组合系统，以实现有利于人体健康、处理效果好、再度利用率高、占地面积小和环保性好的优点。
为实现上述目的，本实用新型采用的技术方案是：一种餐厨垃圾高油脂废水的油水分离组合系统，包括具有加热和搅拌功能的反应装置，通过管路与所述反应装置配合连接的两相卧螺离心装置，通过管路与所述两相卧螺离心装置配合连接的三相碟片分离装置，以及用于集中控制所述反应装置、两相卧螺离心装置和三相碟片分离装置工作的可编程逻辑控制器(Programmable Logic Controller，简称PLC)。
进一步地，所述反应装置，包括反应釜，自所述反应釜上端入口配合安装在反应釜内部的搅拌器，通过管路与所述反应釜前端入口连接的第一进料泵，设在所述反应釜前端入口处的第一温度传感器，以及设在所述反应釜外壁的蒸汽夹具;所述第一进 料泵和第一温度传感器，分别和PLC连接。
进一步地，所述两相卧螺离心装置，包括通过管路依次与所述反应釜连接的第二进料泵和两相卧螺离心机，通过管路并行设置在所述两相卧螺离心机下方的无轴螺旋输送机和加热储油罐;所述第二进料泵、以及两相卧螺离心机的电机，分别和PLC连接。
进一步地，在所述加热储油罐上，设有第二温度传感器，所述第二温度传感器与PLC连接。
进一步地，所述三相碟片分离装置，包括依次通过管路与所述加热储油罐连接的第三进料泵、三相碟片分离机和储油渣罐，在所述三相碟片分离机上分别设有出油管和出废水管;所述第三进料泵、以及三相碟片分离机的电机，分别与PLC连接。
本实用新型各实施例的餐厨垃圾高油脂废水的油水分离组合系统，由于包括具有加热和搅拌功能的反应装置，通过管路与反应装置配合连接的两相卧螺离心装置，通过管路与两相卧螺离心装置配合连接的三相碟片分离装置，以及用于集中控制所述反应装置、两相卧螺离心装置和三相碟片分离装置工作的PLC;可以对于餐厨垃圾脱出液中的油脂，利用热解可以使分散油和部分乳化油转化为上浮油，然后通过离心分离法进行重力分离;从而可以克服现有技术中危害人类健康、处理效果差、再度利用率低、占地面积大和环保性差的缺陷，以实现有利于人体健康、处理效果好、再度利用率高、占地面积小和环保性好的优点。
本实用新型的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。

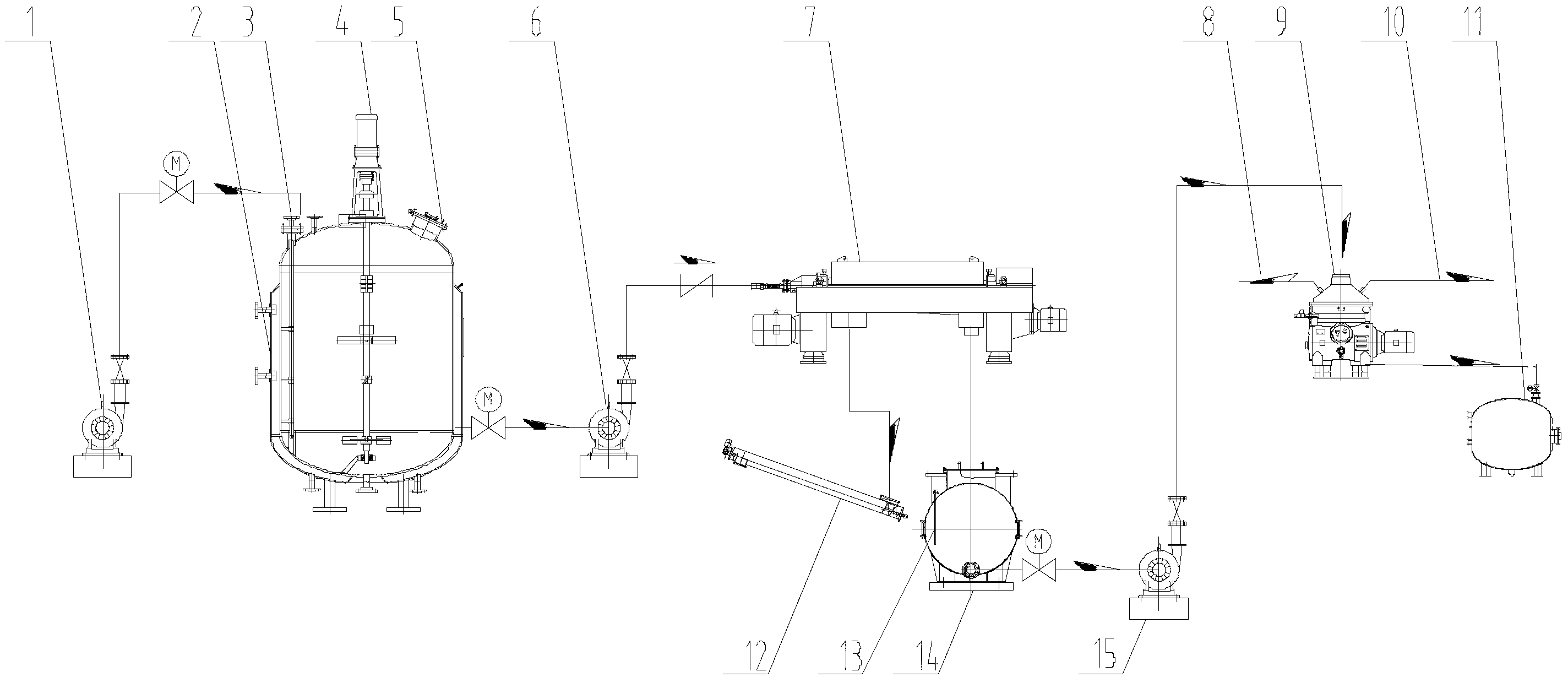

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。
