申请日2012.08.09
公开(公告)日2013.02.20
IPC分类号F22D1/00
摘要
本实用新型公开的一种高温废水余热利用系统，适用于一反应釜的热循环系统中，所述反应釜的热循环系统包括反应釜，由所述反应釜排出的高温废水，将冷水加热为所述反应釜提供蒸汽的加热炉，所述高温废水余热利用系统包括用以排放所述高温废水的高温废水排出系统、用以输入所述冷水的冷水输入系统、及连接所述高温废水排出系统和所述冷水输入系统之间的热交换系统;因而，在所述高温废水排出的同时与所述冷水之间经由所述热交换系统进行热交换，因而，将所述冷水进行预热以减少所述加热炉加热所述冷水成水蒸气所需的能量，同时，使经由所述高温废水排出系统排出的所述高温废水的温度下降，以减少对环境的影响。
权利要求书
1.一种高温废水余热利用系统，适用于一反应釜的热循环系统中，所述 反应釜的热循环系统包括反应釜，由所述反应釜排出的高温废水，将冷水加热 为所述反应釜提供蒸汽的加热炉，其特征在于，包括用以排放所述高温废水的 高温废水排出系统、用以输入所述冷水的冷水输入系统、及连接所述高温废水 排出系统和所述冷水输入系统之间的热交换系统。
说明书
高温废水余热利用系统
技术领域
本实用新型涉及一种高温废水余热利用系统，尤指一种反应釜中的高温废 水余热利用系统。
背景技术
于反应釜中进行化学反应的同时，通常伴随产生有大量的高温废水产生， 如果将这些高温废水直接排出对环境将产生不利影响且会造成能源的浪费，为 此，当前有些做法是将产生的高温废水利用冷却塔和冷却池进行冷却处理，可 是，所述高温废水的热能仍旧浪费掉。
实用新型内容
针对现有技术存在的问题，本实用新型的目的在于提供一种高温废水余热 利用系统。

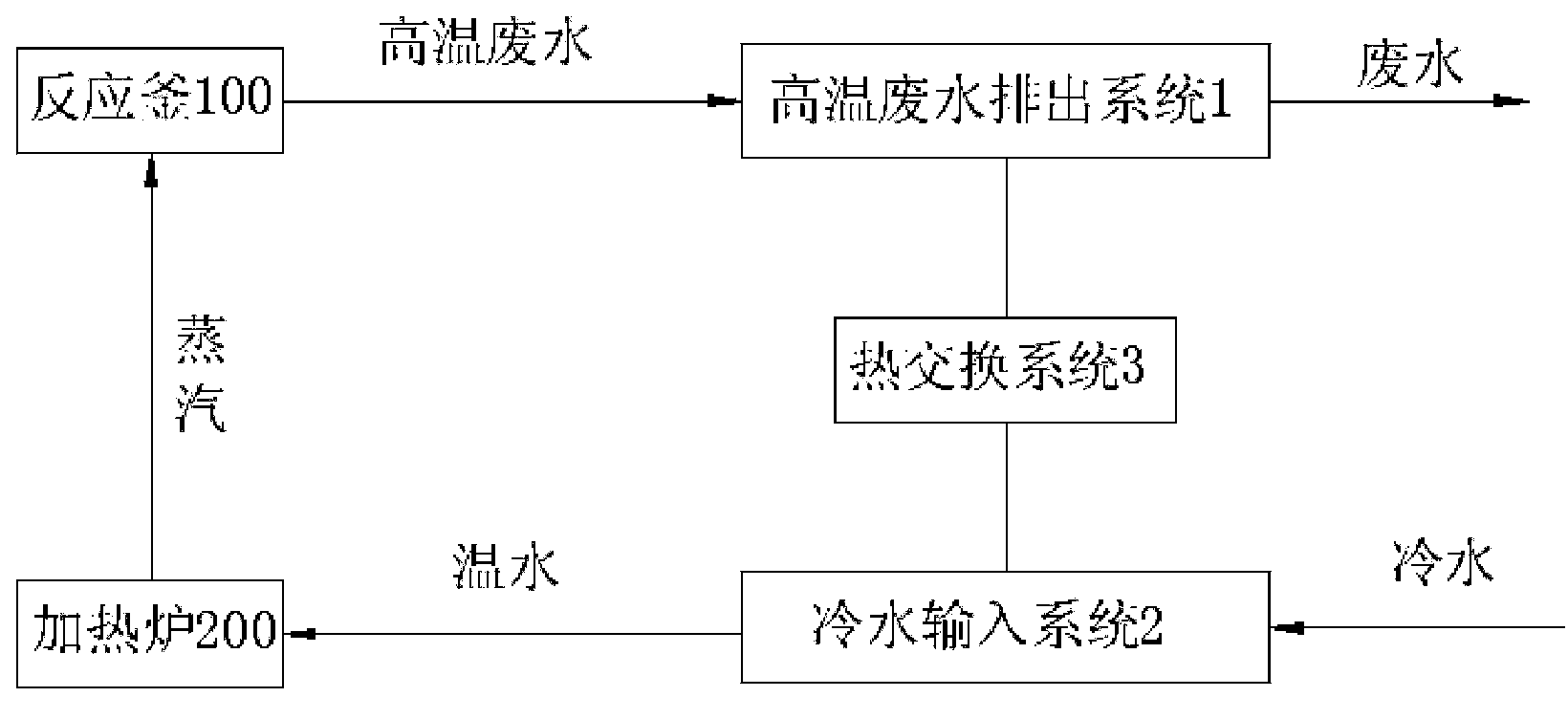

本实用新型提供的一种高温废水余热利用系统，适用于一反应釜的热循环 系统中，所述反应釜的热循环系统包括反应釜，由所述反应釜排出的高温废水， 将冷水加热为所述反应釜提供蒸汽的加热炉，所述高温废水余热利用系统包括 用以排放所述高温废水的高温废水排出系统、用以输入所述冷水的冷水输入系 统、及连接所述高温废水排出系统和所述冷水输入系统之间的热交换系统。
基于以上技术方案的公开，本实用新型具备如下有益效果：
本实用新型提供的高温废水余热利用系统，设有连接所述高温废水排出系 统和所述冷水输入系统的所述热交换系统，因而，在所述高温废水排出的同时 与所述冷水之间经由所述热交换系统进行热交换，因而，将所述冷水进行预热 以减少所述加热炉加热所述冷水成水蒸气所需的能量，同时，使经由所述高温 废水排出系统排出的所述高温废水的温度下降，以减少对环境的影响。
