申请日2012.06.12
公开(公告)日2012.12.19
IPC分类号C02F9/04; C02F1/66; C02F1/56; C02F1/52
摘要
本实用新型公开了磷化废水一体化处理设备，包括处理设备本体，处理设备本体内设有污泥浓缩池及顺次接通的一级反应池、一级混凝池、一级沉淀池、二级反应池、二级混凝池、二级沉淀池、pH回调池、中间水箱，处理设备本体侧壁设有接通中间水箱的废水出水口，一级沉淀池和二级沉淀池两者下端均构成有接通污泥浓缩池的排泥斗。本实用新型采用上述结构，整体结构简单、紧凑，便于搬运，可搬运到不同的磷化废水处理量小的地方进行循环利用，节省成本。
权利要求书

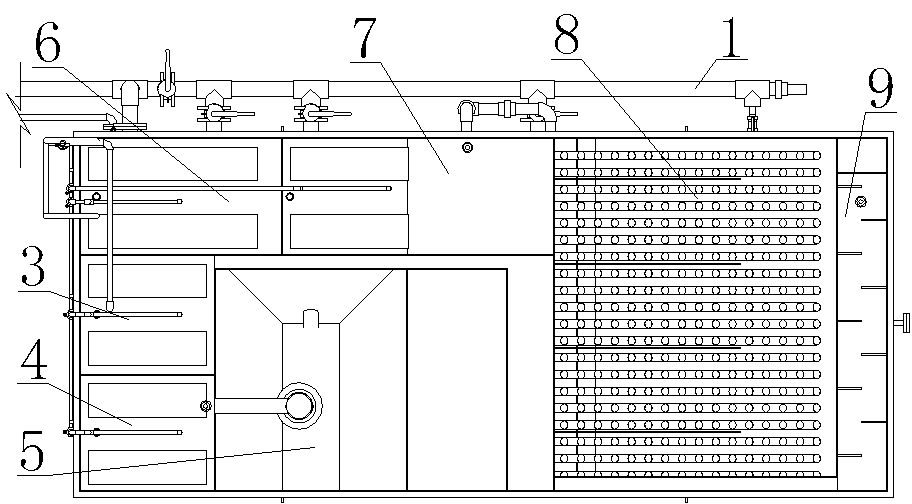

1.磷化废水一体化处理设备，其特征在于：包括处理设备本体，所述处理设备本体内设有污泥浓缩池(10)及顺次接通的一级反应池(3)、一级混凝池(4)、一级沉淀池(5)、二级反应池(6)、二级混凝池(7)、二级沉淀池(8)、PH回调池(9)、中间水箱(11)，所述处理设备本体侧壁设有接通中间水箱(11)的废水出水口(12)，所述一级沉淀池(5)和二级沉淀池(8)两者下端均构成有接通污泥浓缩池(10)的排泥斗。
2.根据权利要求1所述的磷化废水一体化处理设备，其特征在于：所述一级沉淀池(5)为竖流式沉淀池，一级沉淀池(5)内设有接通一级混凝池(4)的进水中心管(51)，进水中心管(51)的下端连接有喇叭口(52)，所述一级沉淀池(5)内壁连接有设置在喇叭口(52)下方的挡水板(53)。
3.根据权利要求1所述的磷化废水一体化处理设备，其特征在于：所述二级沉淀池(8)内设有多组与水平面构成60°夹角的斜管填料(81)。
4.根据权利要求1所述的磷化废水一体化处理设备，其特征在于：所述一级反应池(3)、二级反应池(6)及PH回调池(9)三者内均设有PH计。
5.根据权利要求1所述的磷化废水一体化处理设备，其特征在于：所述处理设备本体连接有冲洗排泥管路(1)，所述处理设备本体中接通两个池的管路均与冲洗排泥管路(1)接通。
6.根据权利要求1所述的磷化废水一体化处理设备，其特征在于：所述一级反应池(3)和二级反应池(6)内均设有反应混合器。
7.根据权利要求1～6所述的任一种磷化废水一体化处理设备，其特征在于：所述一级反应池(3)、一级混凝池(4)及二级反应池(6)三者并列设置，所述一级沉淀池(5)和二级混凝池(7)并列设置，所述污泥浓缩池(10)设置在一级反应池(3)、一级混凝池(4)、二级反应池(6)及二级混凝池(7)四者下方。
说明书
磷化废水一体化处理设备
技术领域
本实用新型涉及一种污水处理装置，具体是磷化废水一体化处理设备。
背景技术
机械工业中常常通过磷化的方式在零件的表面设置保护层，一般磷化过程包括碱洗除油、酸洗除锈、磷化及钝化处理，在此过程中产生大量的污染物，尤其以磷酸盐的排放量大，超标严重，如不有效治理，这将造成环境污染。传统磷化废水的处理系统均通过土建的方式完成，投资成本高、施工周期长、占地面积大且不便于移动。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供了一种结构紧凑、占地面积小、成本低且施工安装方便的磷化废水一体化处理设备。
本实用新型的目的主要通过以下技术方案实现：磷化废水一体化处理设备，包括处理设备本体，所述处理设备本体内设有污泥浓缩池及顺次接通的一级反应池、一级混凝池、一级沉淀池、二级反应池、二级混凝池、二级沉淀池、PH回调池、中间水箱，所述处理设备本体侧壁设有接通中间水箱的废水出水口，所述一级沉淀池和二级沉淀池两者下端均构成有接通污泥浓缩池的排泥斗。
所述一级沉淀池为竖流式沉淀池，一级沉淀池内设有接通一级混凝池的进水中心管，进水中心管的下端连接有喇叭口，所述一级沉淀池内壁连接有设置在喇叭口下方的挡水板。本实用新型通过喇叭口和挡水板能有效布水且防止对一级沉淀池底部沉淀的污泥产生扰动。
所述二级沉淀池内设有多组与水平面构成60°夹角的斜管填料。
所述一级反应池、二级反应池及PH回调池三者内均设有PH计。
所述处理设备本体连接有冲洗排泥管路，所述处理设备本体中接通两个池的管路均与冲洗排泥管路接通。
所述一级反应池和二级反应池内均设有反应混合器。
所述一级反应池、一级混凝池及二级反应池三者并列设置，所述一级沉淀池和二级混凝池并列设置，所述污泥浓缩池设置在一级反应池、一级混凝池、二级反应池及二级混凝池四者下方。本实用新型的污泥浓缩池充分利用两个排泥斗空间，进一步减小体积，一级沉淀池和二级沉淀池中污泥在水的重力作用下排放到污泥浓缩池内。
本实用新型排至污泥浓缩池中的污泥可通过气动隔膜泵打入板框式压滤机，并在脱水干化后外运。本实用新型处理后的污水若需要回收利用，则在本实用新型的基础上还应配备有中间水泵、机械过滤器、活性炭过滤器、阳离子交换器及膜法处理器等装置。
磷化废水一体化处理设备工作时：一级反应池与二级反应池需要营造不同的PH环境，一级反应池的PH值为8～8.5，二级反应池的PH值为11～12，在控制工艺上采用PH计进行实时测量，磷化废水通常呈酸性，PH值在2～5，本实用新型通过加NaOH与Ca(OH)2对一级反应池和二级反应池进行PH控制，本实用新型通过NaOH与磷酸盐发生化学反应而将废水中的磷酸盐除去;本实用新型为了加速沉降，可在一级混凝池和二级混凝池中加入PAM混凝剂，本实用新型还可在二级反应池内加入PAC混凝剂;因二级沉淀池出水PH值呈碱性，为了回用或排放废水，PH回调池内加入稀硫酸进行PH调节。
与现有技术相比，本实用新型具有以下有益效果：本实用新型包括集成在处理设备本体内的污泥浓缩池、一级反应池、一级混凝池、一级沉淀池、二级反应池、二级混凝池、二级沉淀池、PH回调池及中间水箱，本实用新型整体结构简单紧凑，体积小，便于搬运，本实用新型可搬运到不同的磷化废水处理量小的地方进行投入使用，节省成本。
