申请日2012.08.08
公开(公告)日2013.02.13
IPC分类号C02F9/08; C02F1/44; C02F1/32
摘要
本实用新型公开了一种新型污水处理装置，包括粗过滤器、滤膜组件、处理液收容池、滤料装置和紫外线杀菌装置，所述粗过滤器内部设置有溢流堰，所述滤料装置与粗过滤器的顶部通过管道连接;所述紫外线杀菌装置与粗过滤器通过溢流堰处设置的出口管道连接，紫外线杀菌装置、滤膜组件和处理液收容池从左至右依次连接。该新型污水处理装置上设置的滤料装置可以对污水中较粗的杂质和悬浮物进行过滤，紫外线杀菌装置能够对污水的细菌和微生物进行分解而实现对污水的杀菌作用。
权利要求书

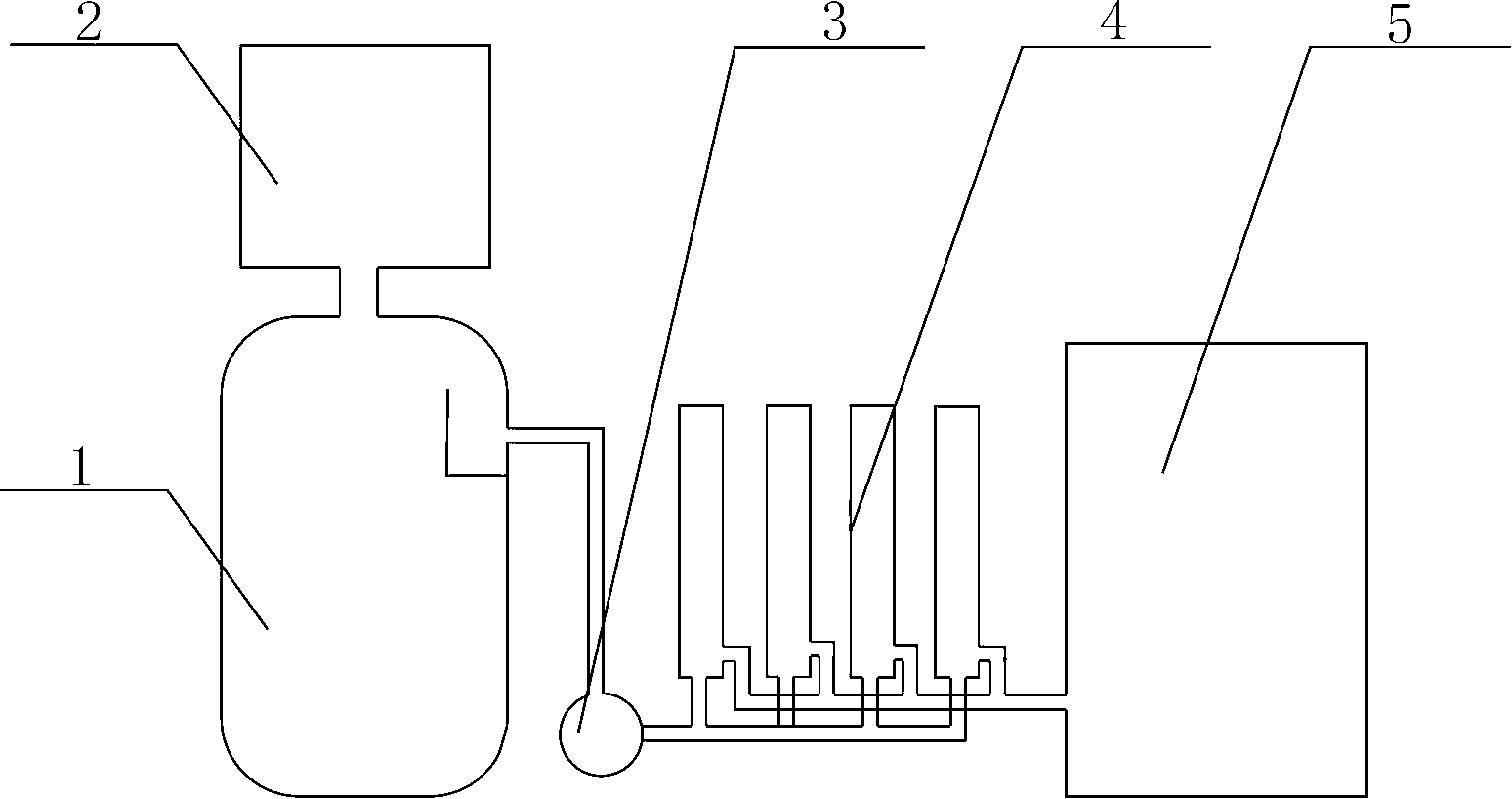

1. 一种新型污水处理装置，包括粗过滤器(1)、滤膜组件(4)和处理液收容池(5)，其特征在于：还包括滤料装置(2)和紫外线杀菌装置(3)，所述粗过滤器(1)内部设置有溢流堰，所述滤料装置(2)与粗过滤器(1)的顶部通过管道连接;所述紫外线杀菌装置(3)与粗过滤器(1)通过溢流堰处设置的出口管道连接，紫外线杀菌装置(3)、滤膜组件(4)和处理液收容池(5)从左至右依次连接。
2.根据权利要求1所述的新型污水处理装置，其特征在于：粗过滤器(1)内部设置有滤芯和沉降槽，所述滤芯设置在沉降槽的上方。
3.根据权利要求1或2所述的新型污水处理装置，其特征在于：所述滤芯为若干活性炭构成。
4.根据权利要求1所述的新型污水处理装置，其特征在于：所述滤料装置(2)的侧壁上设置有活动门。
说明书
一种新型污水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种新型污水处理装置。
背景技术
随着城市人口的增加和工农业生产的发展，工业污水和城市生活用水的排放量也在日益增加，远远超过了环境的自净能力，使得水体污染日益严重，而且几乎遍布全国各地，因此，人们也在努力的消除水污染，各种污水处理方法和工艺也应运而生。生活污水中常含有大量的磷硫和悬浮物，目前对污水处理装置常采用的是粗过滤、接着净化除去污水中的悬浮物、胶体、色度、浊度等有机物后在回收，生活污水中常含有大量的细菌，这些污水处理装置却不能实现杀菌等操作，且还存在占地面积大的缺点。
实用新型内容
针对现有技术中的上述不足，本实用新型提供了一种灭菌效果好、去除磷硫效果佳且占地面积小的新型污水处理装置。
为了达到上述发明目的，本实用新型采用的技术方案为提供一种新型污水处理装置，该新型污水处理装置包括粗过滤器、滤膜组件、处理液收容池、滤料装置和紫外线杀菌装置，所述粗过滤器内部设置有溢流堰，所述滤料装置与粗过滤器的顶部通过管道连接;所述紫外线杀菌装置与粗过滤器通过溢流堰处设置的出口管道连接，紫外线杀菌装置、滤膜组件和处理液收容池从左至右依次连接。
进一步地，粗过滤器内部设置有滤芯和沉降槽，所述滤芯设置在沉降槽的上方，污水中的磷硫物质随污泥沉积到沉降槽内。
进一步地，所述滤芯为若干活性炭构成，活性炭可以对污水中的有毒物质进行吸附。
进一步地，所述滤料装置的侧壁上设置有活动门，方便清除滤料装置中的悬浮物。
本实用新型的有益效果为：该新型污水处理装置上设置的滤料装置可以对污水中的较粗的杂质和悬浮物进行过滤，紫外线杀菌装置能够对污水中的细菌和微生物进行分解而实现对污水的杀菌作用。
