申请日2012.08.08
公开(公告)日2013.01.09
IPC分类号E03F7/00; E02F5/28
摘要

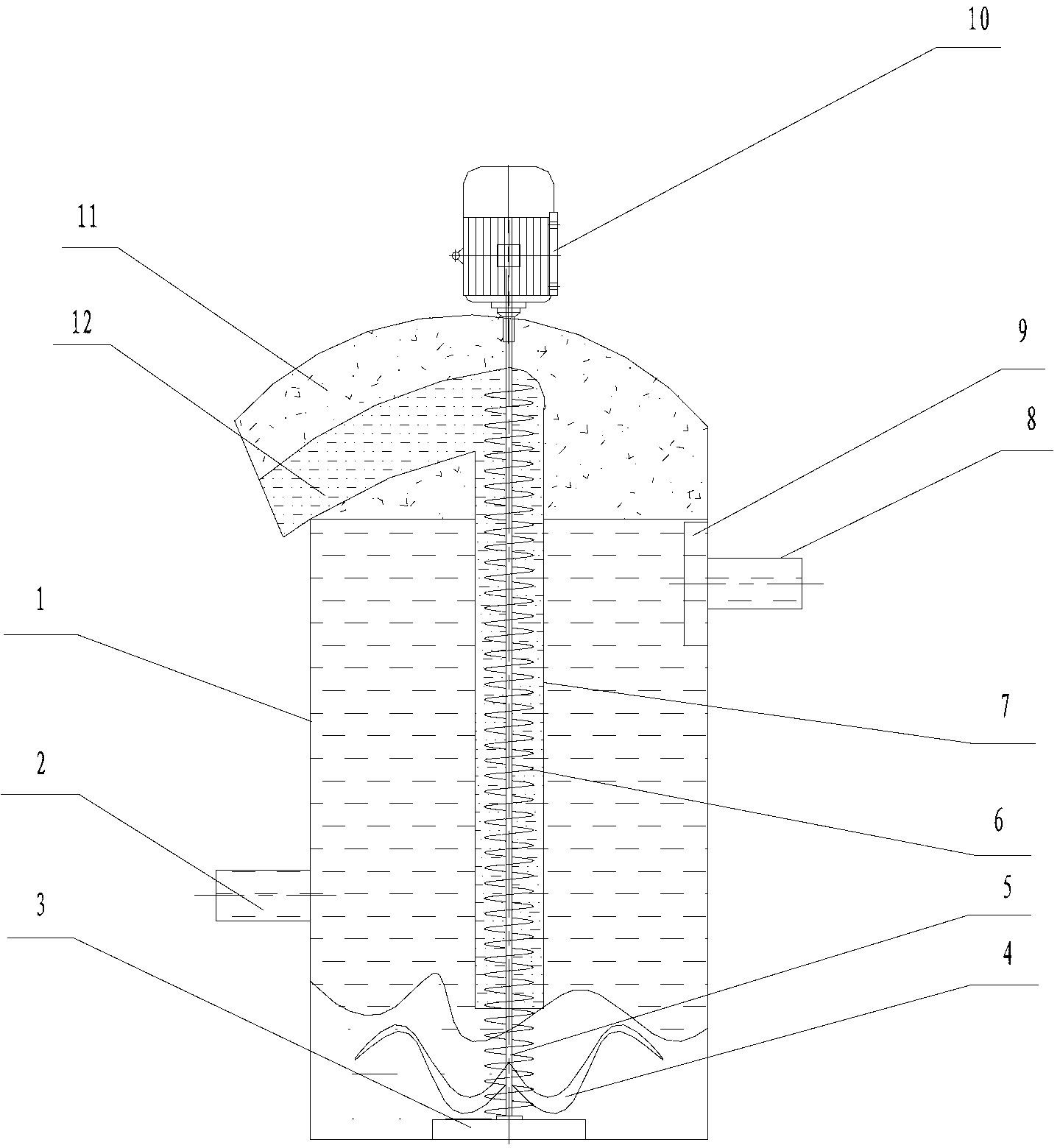

本实用新型涉及一种污油污水站灌底清淤装置。主要解决了现有技术中存在的人工清理污油污水罐淤泥效率低损害身体且清理不干净的问题。其特征在于：所述的罐体(1)一侧下端有污水进口(2)，罐体另一侧上端有处理后污水落水口(8)，罐体底部固定有自密封轴承底座，轴承底座连接旋转轴(5)，旋转轴连接电机;电机(10)固定在罐体顶部;旋转轴外部连接蛟龙(7)，旋转轴(5)底端连接粉碎刀(4)，粉碎刀上部的蛟龙(6)外部置有圆柱形罩体，罩体顶端向外连接污油出口(12);罐体顶部向外连接有漂浮物出口(11)。该污油污水站灌底清淤装置，清理效率高，干净彻底，不损害工作人员身体。
权利要求书
1.一种污油污水站灌底清淤装置，包括密封罐体(1)，其特征在于：所述的罐体(1)一侧下端有污水进口(2)，罐体(1)另一侧上端有处理后污水落水口(8)，罐体(1)底部固定有自密封轴承底座(3)，轴承底座(3)连接旋转轴(5)，旋转轴(5)连接电机(10);电机(10)固定在罐体(1)顶部;旋转轴(5)外部连接蛟龙(6)，旋转轴(5)底端连接粉碎刀(4)，粉碎刀(4)上部的蛟龙(6)外部置有圆柱形罩体(7)，圆柱形罩体(7)顶端向外连接污油出口(12);罐体(1)顶部向外连接有漂浮物出口(11)。
2.根据权利要求1所述的污油污水站灌底清淤装置，其特征在于：所述的处理后污水落水口(8)对应的罐体(1)内壁处置有过滤板(9)。
说明书
污油污水站灌底清淤装置
技术领域
本实用新型涉及一种清淤装置，特别是一种污油污水站灌底清淤装置。
背景技术
污油污水站灌底淤泥的清理，通常隔一段时间就要清理一次，但基本上每次都清理不干净。污油污水灌底淤泥清理工作是一项非常艰苦的工作，池内各种有害气体浓度高淤泥厚，有的厚度达两米多高，人工清理每半小时就得换一次工作人员;由于工作环境恶劣、工作条件原始、设施陈旧古老，因此运行效率降低，资本投入较大，清理不干净，费时费力，对工作人员身体损害大。
发明内容
本实用新型所要解决的技术问题是克服背景技术中存在的人工清理污油污水站灌淤泥效率低损害身体清理不干净的问题，而提供一种污油污水站灌底清淤装置，该污油污水站灌底清淤装置，效率高，不损害工作人员身体，清理干净彻底。
本实用新型解决其问题可通过如下技术方案来达到：该污油污水站灌底清淤装置，包括密封罐体，所述的罐体一侧下端有污水进口，罐体另一侧上端有处理后污水落水口，罐体底部固定有自密封轴承底座，轴承底座连接旋转轴，旋转轴连接电机;电机固定在罐体顶部;旋转轴外部连接蛟龙，旋转轴底端连接粉碎刀，粉碎刀上部的蛟龙外部置有圆柱形罩体，圆柱形罩体顶端向外连接污油出口;罐体顶部向外连接有漂浮物出口。
本实用新型与上述背景技术相比较可具有如下有益效果：该污油污水站灌底清淤装置由于采用上述结构，启动电机带动蛟龙旋转，将旋转起来的污油通过污油出口排除罐内，而漂浮物靠水浮力上浮自然到漂浮物出口;轴承底座支撑整个绞龙体并保持同心旋转。粉碎刀旋转刀片用于粉碎砖头瓦块、重物等，保证蛟龙正常运转。该装置清除效率高，不损害工作人员身体，清理干净彻底。
