申请日2018.06.05
公开(公告)日2018.08.14
IPC分类号C02F9/14
摘要
本发明公开了三重中空纤维膜印染污水处理系统，进水管道和出水管道之间依次设置有连通的搅拌室、填料室、酸化室、第一处理室以及第二处理室，第一处理室与第一酸液室连通，第二处理室分别与第二酸液室以及碱液室连通，填料室和酸化室连通处设置有初级过滤装置，酸化室和第一处理室连通处设置有有机染料去除中空纤维膜组件，出水管道内设置有超滤中空纤维膜组件，第一处理室和第二处理室上方与气体管路连通，气体管路还与镍金属中空纤维膜组件连通，镍金属中空纤维膜组件还与氢气收集装置连通，本申请可有效的去除废液中的有机废物，并同时进行脱色和改善废液酸碱性，同时还可以有效的收集废液处理中所产生的氢气进行回收再利用。
权利要求书

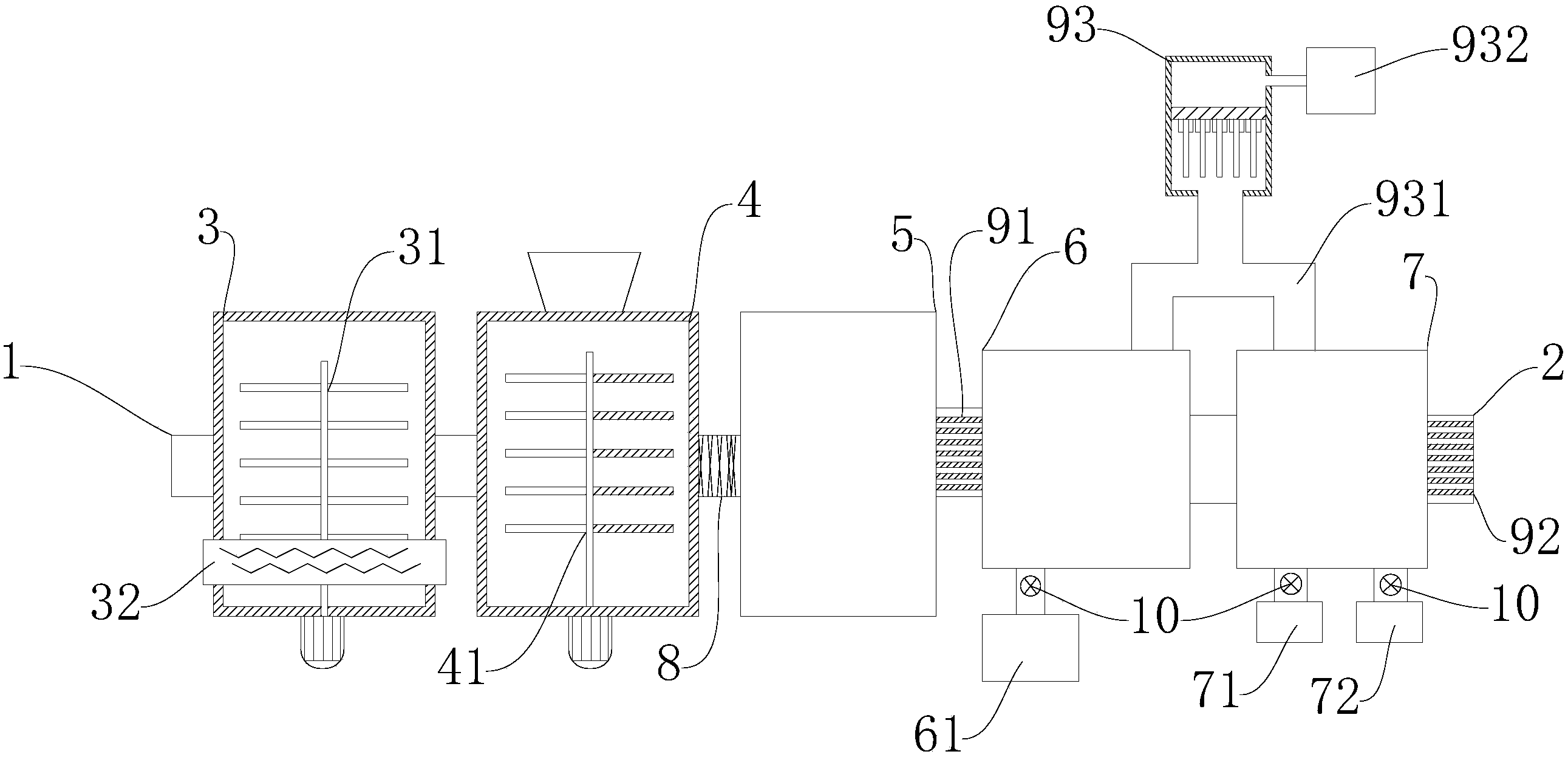

1.三重中空纤维膜印染污水处理系统，包括进水管道(1)和出水管道(2)，其特征在于：所述进水管道(1)和所述出水管道(2)之间依次设置有连通的搅拌室(3)、填料室(4)、酸化室(5)、第一处理室(6)以及第二处理室(7)，所述第一处理室(6)与第一酸液室(61)连通，所述第二处理室(7)分别与第二酸液室(71)以及碱液室(72)连通，所述填料室(4)和所述酸化室(5)连通处设置有初级过滤装置(8)，所述酸化室(5)和所述第一处理室(6)连通处设置有有机染料去除中空纤维膜组件(91)，所述出水管道(2)内设置有超滤中空纤维膜组件(92)，所述第一处理室(6)和所述第二处理室(7)上方与气体管路(931)连通，所述气体管路(931)还与镍金属中空纤维膜组件(93)连通，所述镍金属中空纤维膜组件(93)还与氢气收集装置(932)连通，所述填料室(4)用于填充氧化剂以及絮凝剂。
2.如权利要求1所述的三重中空纤维膜印染污水处理系统，其特征在于：所述搅拌室(3)包括腔体，所述腔体内设置有第一搅拌器(31)，所述腔体外侧设置有加热机构(32)。
3.如权利要求1所述的三重中空纤维膜印染污水处理系统，其特征在于：所述填料室(4)内设置有第二搅拌器(41)。
4.如权利要求1所述的三重中空纤维膜印染污水处理系统，其特征在于：所述镍金属中空纤维膜组件(93)包括固定件，所述固定件将所述镍金属中空纤维膜组件(93)分割为上腔室和下腔室，所述固定件用于将镍金属纤维膜固定于所述下腔室内，所述上腔室设置有排气口，所述排气口与所述氢气收集装置(932)连接。
5.如权利要求1所述的三重中空纤维膜印染污水处理系统，其特征在于：所述有机染料去除中空纤维膜组件(91)由若干沿水流方向平行设置的有机染料去除中空纤维束组成，所述有机染料去除中空纤维束具体的是由含有纳米ZnO铸膜液制成的中空纤维束。
6.如权利要求1所述的三重中空纤维膜印染污水处理系统，其特征在于：所述超滤中空纤维膜组件(92)的产水率控制在87%至93%。
7.如权利要求1所述的三重中空纤维膜印染污水处理系统，其特征在于：所述第一酸液室(61)内储存有浓度25%至30%的盐酸溶液，所述第二酸液室(71)内储存有浓度小于20%的盐酸溶液。
8.如权利要求1所述的三重中空纤维膜印染污水处理系统，其特征在于：所述第一酸液室(61)与所述第一处理室(6)之间设置有计量泵(10)，所述计量泵(10)用于将所述第一酸液室(61)内的溶液定量泵入所述第一处理室(6)。
9.如权利要求1所述的三重中空纤维膜印染污水处理系统，其特征在于：所述第二酸液室(71)和所述第二处理室(7)之间设置有计量泵(10)，所述计量泵(10)用于将所述第二酸液室(71)内的溶液定量泵入所述第二处理室(7)。
10.如权利要求1所述的三重中空纤维膜印染污水处理系统，其特征在于：所述碱液室(72)和所述第二处理室(7)之间设置有计量泵(10)，所述计量泵(10)用于将所述碱液室(72)内的溶液定量泵入所述第二处理室(7)。
说明书
三重中空纤维膜印染污水处理系统
技术领域
本发明涉及印染污水处理系统，特别涉及三重中空纤维膜印染污水处理系统。
背景技术
印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。印染废水水量较大，每印染加工1吨纺织品耗水100至200吨，其中80至90%成为废水。纺织印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点，属难处理的工业废水之一，废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等。而现有的印染污水处理方法主要有生物处理法、中和处理法以及投放净水材料等方法，但上述处理方法大多效果单一，仅能去除其中的一种或两种污染物，通常还需要进行二次或三次处理，且由于处理方法存在差异，很难在有限的空间内集成所有设备，并且通常废液的步骤也较为复杂，需要用到多种设备，上述问题是本领域亟需解决的问题。
发明内容
本发明要解决的技术问题是提供一种可有效的去除印染废水中有机废物、固体废物以及有机染料并同时改善废液酸碱性的三重中空纤维膜印染污水处理系统。
为了解决上述技术问题，本发明提供的技术方案是：三重中空纤维膜印染污水处理系统，包括进水管道和出水管道，所述进水管道和所述出水管道之间依次设置有连通的搅拌室、填料室、酸化室、第一处理室以及第二处理室，所述第一处理室与第一酸液室连通，所述第二处理室分别与第二酸液室以及碱液室连通，所述填料室和所述酸化室连通处设置有初级过滤装置，所述酸化室和所述第一处理室连通处设置有有机染料去除中空纤维膜组件，所述出水管道内设置有超滤中空纤维膜组件，所述第一处理室和所述第二处理室上方与气体管路连通，所述气体管路还与镍金属中空纤维膜组件连通，所述镍金属中空纤维膜组件还与氢气收集装置连通，所述填料室用于填充氧化剂以及絮凝剂。
进一步的是：所述搅拌室包括腔体，所述腔体内设置有第一搅拌器，所述腔体外侧设置有加热机构。
进一步的是：所述填料室内设置有第二搅拌器。
进一步的是：所述镍金属中空纤维膜组件包括固定件，所述固定件将所述镍金属中空纤维膜组件分割为上腔室和下腔室，所述固定件用于将镍金属纤维膜固定于所述下腔室内，所述上腔室设置有排气口，所述排气口与所述氢气收集装置连接。
进一步的是：所述有机染料去除中空纤维膜组件由若干沿水流方向平行设置的有机染料去除中空纤维束组成，所述有机染料去除中空纤维束具体的是由含有纳米ZnO铸膜液制成的中空纤维束。
进一步的是：所述超滤中空纤维膜组件的产水率控制在87%至93%。
进一步的是：所述第一酸液室内储存有浓度%至%的盐酸溶液，所述第二酸液室内储存有浓度小于20%的盐酸溶液。
进一步的是：所述第一酸液室与所述第一处理室之间设置有计量泵，所述计量泵用于将所述第一酸液室内的溶液定量泵入所述第一处理室。
进一步的是：所述第二酸液室和所述第二处理室之间设置有计量泵，所述计量泵用于将所述第二酸液室内的溶液定量泵入所述第二处理室。
进一步的是：所述碱液室和所述第二处理室之间设置有计量泵，所述计量泵用于将所述碱液室内的溶液定量泵入所述第二处理室。
本发明的有益效果是：本申请通过设置搅拌室、填料室、酸化室、第一处理室和第二处理室，并同时配合三种中空纤维束，可有效的去除废液中的有机废物，并同时可以对废液脱色和改善废液酸碱性，同时还可以有效的收集废液处理中所产生的氢气进行回收再利用。
