申请日2012.06.12
公开(公告)日2013.02.27
IPC分类号B01D29/11; B01D29/56
摘要
本实用新型涉及一种可升降污水过滤装置，包括框体和设置在框体侧部的滤网，特征是：所述框体包括外框体和至少一层内框体，在所述外框体和内框体每一侧的侧部均安装可插入和抽出的外层滤网和内层滤网;在所述外框体的上部设有浮球液位控制器，所述外框体的顶端与电动葫芦连接，所述浮球液位控制器的输出端与电动葫芦连接。所述外框体和内框体的底部设有底板，上端为开口。所述外层滤网的孔径大于内层滤网的孔径。所述内层滤网的高度等于或大于外层滤网的高度。本实用新型的滤网采用多片式或整片式，拆卸方便，易于维护或更换;本实用新型采用浮球液位控制系统，可根据液位变化及时调整过滤装置的升降，自动化运行。
权利要求书

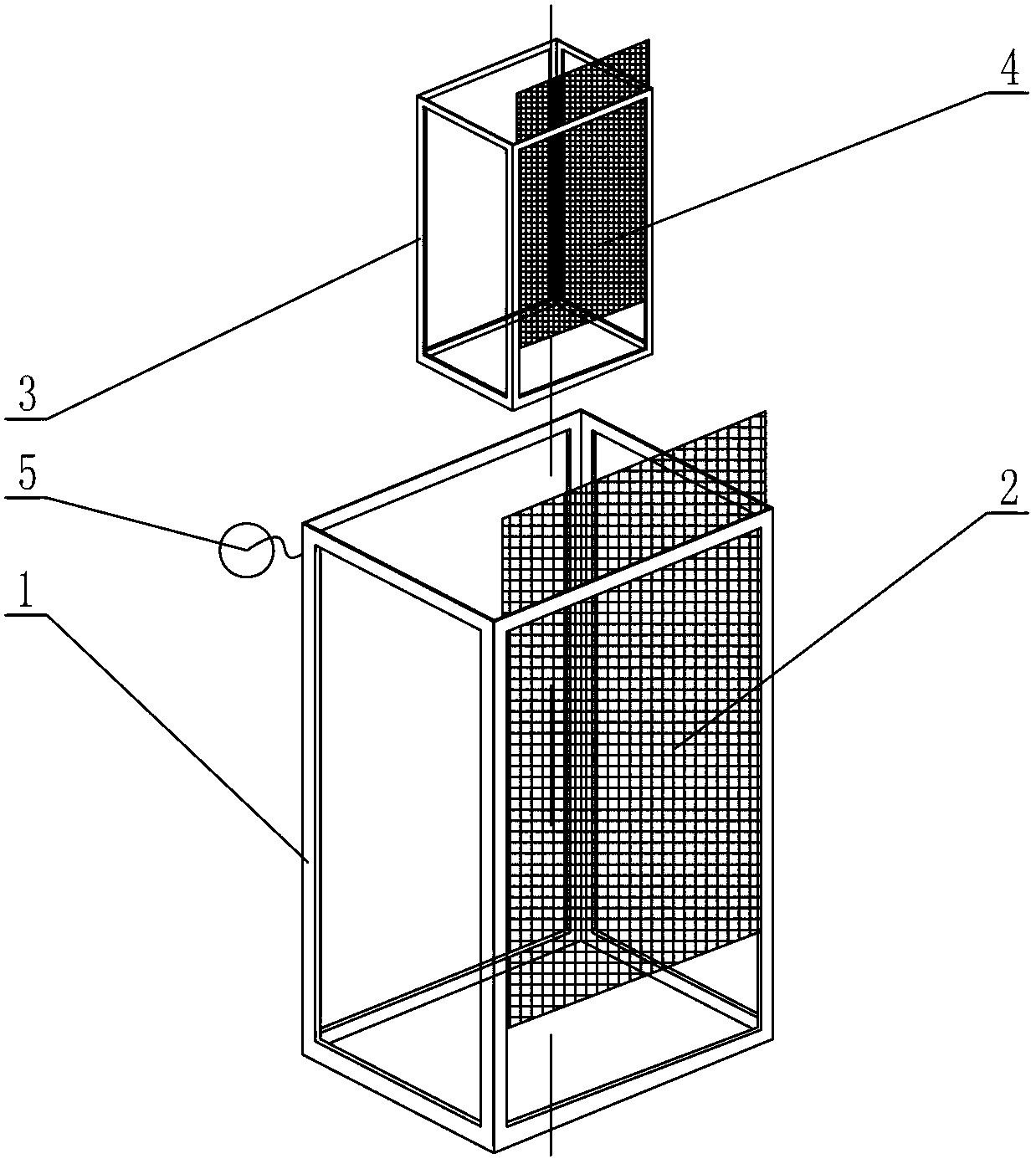

1.一种可升降污水过滤装置，包括框体和设置在框体侧部的滤网，其特征是：所述框体包括外框体(1)和至少一层内框体(3)，在所述外框体(1)和内框体(3)每一侧的侧部均安装可插入和抽出的外层滤网(2)和内层滤网(4);在所述外框体(1)的上部设有浮球液位控制器(5)，所述外框体(1)的顶端与电动葫芦(6)连接，所述浮球液位控制器(5)的输出端与电动葫芦(6)连接。
2.如权利要求1所述的可升降污水过滤装置，其特征是：所述外框体(1)和内框体(3)的底部设有底板，上端为开口。
3.如权利要求1所述的可升降污水过滤装置，其特征是：所述外层滤网(2)的孔径大于内层滤网(4)的孔径。
4.如权利要求1所述的可升降污水过滤装置，其特征是：所述内层滤网(4)的高度等于或大于外层滤网(2)的高度。
5.如权利要求1所述的可升降污水过滤装置，其特征是：在所述外框体(1)和内框体(3)的框架上设有分别与外层滤网(2)和内层滤网(4)配合的卡槽，和/或用于固定外层滤网(2)和内层滤网(4)的卡扣;所述外层滤网(2)和内层滤网(4)插在卡槽中和/或由卡扣固定。
6.如权利要求5所述的可升降污水过滤装置，其特征是：所述外层滤网(2)和内层滤网(4)为与外框体(1)或内框体(3)侧部形状匹配的单片式结构，或者为与外框体(1)或内框体(3)形状匹配的整片式结构。
7.如权利要求1所述的可升降污水过滤装置，其特征是：在所述外框体(1)和内框体(3)之间，或者在内框体(3)的内部设置有一套或多套框体，框体上均设置滤网，滤网的孔径从外向内依次减小。
说明书
可升降污水过滤装置
技术领域
本实用新型涉及一种污水处理装置，尤其是一种可升降污水过滤装置。
背景技术
随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。对于保护环境来说，工业废水的处理比城市污水的处理更为重要。工业废水的处理虽然早在19世纪末就已经开始，并且在随后的半个世纪进行了大量的试验研究和生产实践，但是由于许多工业废水成分复杂，性质多变，至今仍有一些技术问题没有完全解决。
化工污水最主要的特点是：水质水量变化大，可生化性差，还有较高的色度，pH值多为强酸性或强碱性，故处理的难度很大。尤其现在的化工废水中的污染物是多种多样的，往往用一种工艺是不能将废水中所有的污染物去除殆尽的。采用物化工艺将化工废水处理到排放标准难度很大，而且运行成本较高;化工废水含较多的难降解有机物，可生化性差，而且化工废水的废水水量水质变化大，故直接用生化方法处理化工废水效果不是很理想。目前，国内对处理化工废水工艺的研究也趋向于采用多种方法的组合工艺，一般都需要先对废水进行沉淀过滤，降低水中的悬浮物含量及粒径，以便于后续工序进行。
过滤器是污水处理过程中用于去除颗粒物的一种常见装置。当流体进入置有一定规格的滤料(网)时，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，但目前废水处理过程中使用的过滤设备普遍体积较大，结构复杂，安装后不易拆卸更换，当滤网堵塞时需要使用清水冲刷，造成资源浪费;当水量发生变化时，过滤装置无法及时调整，影响处理效率。
发明内容
本实用新型的目的是克服现有技术中存在的不足，提供一种可升降污水过滤装置，该过滤装置结构合理，使用方便，并且使用维护极为方便。
按照本实用新型提供的技术方案，所述可升降污水过滤装置，包括框体和设置在框体侧部的滤网，特征是：所述框体包括外框体和至少一层内框体，在所述外框体和内框体每一侧的侧部均安装可插入和抽出的外层滤网和内层滤网;在所述外框体的上部设有浮球液位控制器，所述外框体的顶端与电动葫芦连接，所述浮球液位控制器的输出端与电动葫芦连接。
所述外框体和内框体的底部设有底板，上端为开口。所述外层滤网的孔径大于内层滤网的孔径。所述内层滤网的高度等于或大于外层滤网的高度。在所述外框体和内框体的框架上设有分别与外层滤网和内层滤网配合的卡槽，和/或用于固定外层滤网和内层滤网的卡扣;所述外层滤网和内层滤网插在卡槽中和/或由卡扣固定。
所述外层滤网和内层滤网为与外框体或内框体侧部形状匹配的单片式结构，或者为与外框体或内框体形状匹配的整片式结构。在所述外框体和内框体之间，或者在内框体的内部设置有一套或多套框体，框体上均设置滤网，滤网的孔径从外向内依次减小。
本实用新型所述的污水过滤装置结构简单，安装方便;滤网采用多片式或整片式，拆卸方便，易于维护或更换;本实用新型采用浮球液位控制系统，可根据液位变化及时调整过滤装置的升降，自动化运行，适用于深井式的污水中转站。
