申请日2012.06.12
公开(公告)日2013.01.02
IPC分类号C02F1/04
摘要
本实用新型公开了一种电热式废水蒸馏装置，包括罐体、机架、若干电热管、废水入口和蒸汽出口、电动机、保温层和搅拌轴;罐体包括下罐体和上罐体，上罐体的一侧活动连接在下罐体上;保温层设置在下罐体和上罐体的外表面;电热管和废水入口设置在下罐体的侧壁上，蒸汽出口设置在上罐体的顶部;电动机设置在机架的横梁上;搅拌轴的一端与电动机的动力输出端连接，另一端穿过保温层和下罐体设置在罐体内部。该电热式废水蒸馏装置内部的物料蒸馏后，固定微粒便会凝结在罐体底部，罐体的分体式设计便于将固体物料从罐体中的取出;下罐体上设置的搅拌轴，可以避免电热管在加热时，紧临电热管的物料因为温度迅速升高而产生爆沸现象。
权利要求书

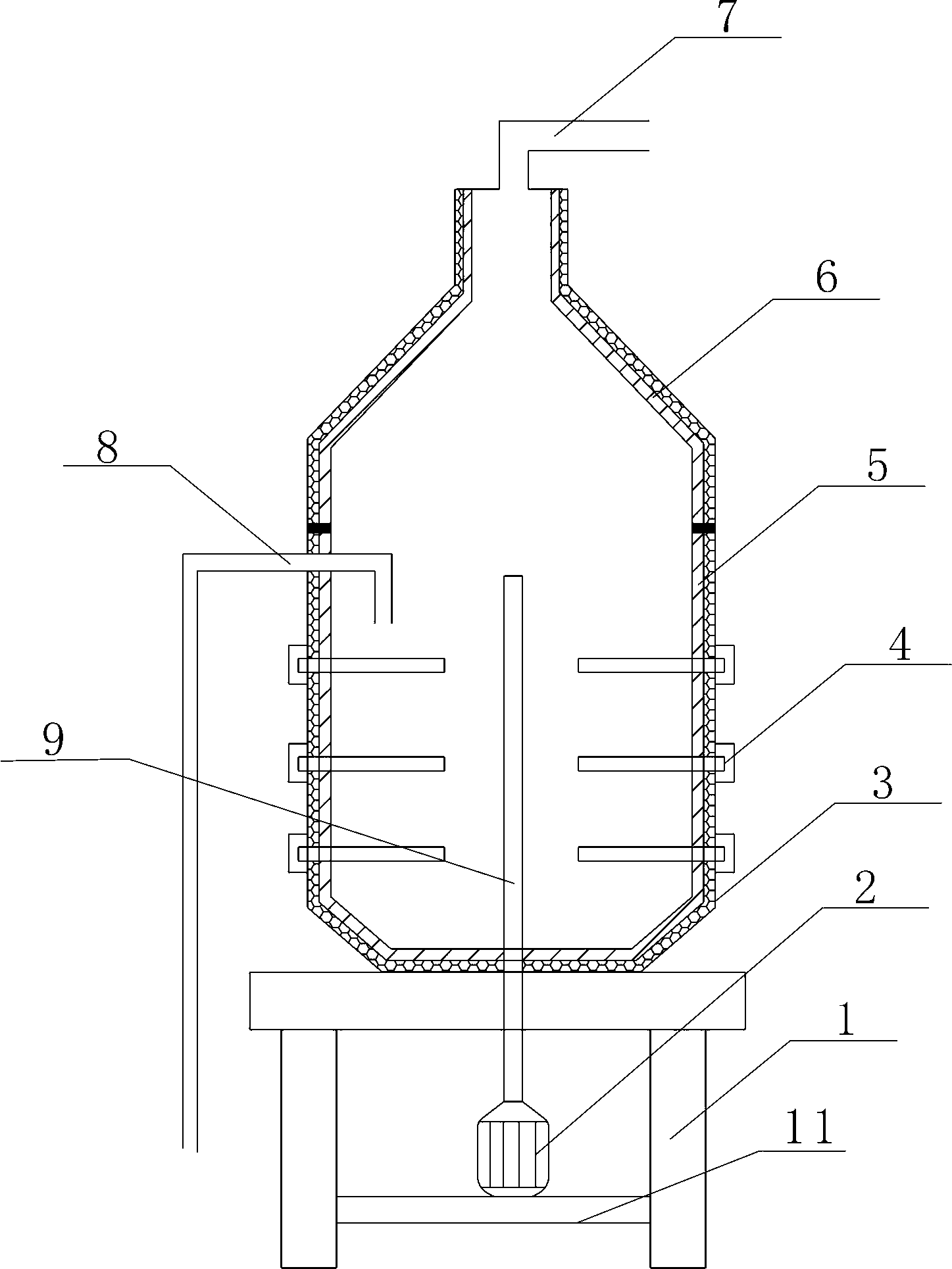

1.一种电热式废水蒸馏装置，包括罐体、机架(1)、若干电热管(4)、废水入口(8)和蒸汽出口(7)，罐体设置在机架(1)上;其特征在于：还包括电动机(2)、保温层(3)和搅拌轴(9);所述罐体包括下罐体(5)和上罐体(6)，上罐体(6)的一侧活动连接在下罐体(5)上;所述保温层(3)设置在下罐体(5)和上罐体(6)的外表面;所述电热管(4)和废水入口(8)设置在下罐体(5)的侧壁上，蒸汽出口(7)设置在上罐体(6)的顶部;所述电动机(2)设置在机架(1)的横梁(11)上;所述搅拌轴(9)的一端与电动机(2)的动力输出端连接，另一端穿过保温层(3)和下罐体(5)设置在罐体内部。
2.根据权利要求1所述的电热式废水蒸馏装置，其特征在于：所述下罐体(5)和上罐体(6)相接触的平面设置有密封圈。
说明书
一种电热式废水蒸馏装置
技术领域
本实用新型涉及化工领域废水中的化学物质的回收装置，具体涉及一种电热式废水蒸馏装置。
背景技术
现有技术中的蒸馏装置，大部分是针对液体提纯、固体金属碎屑回收，而在化工产品生产过程中产生的污水中常含有大量的金属氧化物，采用现有技术中的常用设备无法通过蒸馏后回收金属氧化物，只有一些比较昂贵的蒸馏装置能够实现金属氧化物的回收，从生产成本方面考虑，很多化工厂会直接将这些废水排放，由于废水中含有大量的氧化物，势必对环境带来很大的污染，同时也浪费了资源。
实用新型内容
针对上述存在的不足，本实用新型提供了一种结构简单、生产成本低，可回收废水中氧化物的电热式废水蒸馏装置。
为了达到上述发明目的，本实用新型采用的技术方案为提供一种电热式废水蒸馏装置，该蒸馏装置包括罐体、机架、若干电热管、废水入口和蒸汽出口，罐体设置在机架上;其特征在于：还包括电动机、保温层和搅拌轴;所述罐体包括下罐体和上罐体，上罐体的一侧活动连接在下罐体上;所述保温层设置在下罐体和上罐体的外表面;所述电热管和废水入口设置在下罐体的侧壁上，蒸汽出口设置在上罐体的顶部;所述电动机设置在机架的横梁上，所述搅拌轴的一端与电动机的动力输出端连接，另一端穿过保温层和下罐体设置在罐体内部。
优选地，所述下罐体和上罐体相接触的平面设置有密封圈。
本实用新型的有益效果为：
1、该电热式废水蒸馏装置的罐体的分体式设计，便于取出废水蒸馏后凝结在罐体底部的金属氧化物。
2、下罐体上设置的搅拌轴，可以避免电热管在加热时，紧临电热管的物料因为温度迅速升高而产生爆沸现象，降低了生产中的安全隐患。
3、上罐体和下罐体的外表面设置的保温层，可以避免电热式废水蒸馏装置在蒸馏时热量的快速流失。
