申请日2012.06.12
公开(公告)日2013.01.02
IPC分类号C02F9/14; C02F1/52; C02F1/72
摘要
本实用新型涉及一种有机溶剂脱附废水和油漆废水处理装置，包括依有机溶剂脱附废水进水顺序排列连接的第一废水调节池、第一pH调节池、芬顿氧化池、第二pH调节池、混凝沉淀系统、中间水池、升流式厌氧污泥床和膜生物反应器。本实用新型的废水处理装置，克服了传统处理工艺的高成本、处理时间长等缺点，在降低成本、减轻工艺管理强度的同时还保证了处理结果的高效稳定性。另外，本实用新型的废水处理装置还能确保废水的回用质量，达到了资源的循环利用、节能减排、保护环境的目的。本实用新型的废水处理装置对废水中的高浓度油漆悬浮物、有机物去除率达99%以上，使处理后的废水达到100%的回用率。
权利要求书
1.一种有机溶剂脱附废水和油漆废水处理装置，其特征在于，该废水处理装置包括依有机溶剂脱附废水进水顺序排列连接的第一废水调节池、第一pH调节池、芬顿氧化池、第二pH调节池、混凝沉淀系统、中间水池、升流式厌氧污泥床和膜生物反应器。
2.根据权利要求1所述的处理装置，其特征在于，所述废水处理装置还包括依油漆废水进水顺序排列连接的第二废水调节池和气浮机。
3.根据权利要求2所述的处理装置，其特征在于，所述气浮机与所述中间水池或者所述第一废水调节池相连。
4.根据权利要求3所述的处理装置，其特征在于，所述芬顿氧化池和所述混凝沉淀系统之间设置有第二pH调节池。
5.根据权利要求4所述的处理装置，其特征在于，所述混凝沉淀系统和所述中间水池之间置有中和池。
6.根据权利要求5所述的处理装置，其特征在于，在所述升流式厌氧污泥床和所述中间水池之间设有酸化池。
7.根据权利要求6所述的处理装置，其特征在于，在所述膜生物反应器中设有至少一个MBR固液分离膜。
8.根据权利要求1所述的处理装置，其特征在于，在所述膜生物反应器底部设有曝气装置，所述曝气装置由鼓风机和散气盘构成，或由鼓风机和散气管构成。
9.根据权利要求8所述的处理装置，其特征在于，所述混凝沉淀系统包括混凝池、絮凝池和沉淀池。
说明书
有机溶剂脱附废水和油漆废水处理装置
技术领域
本实用新型涉及水处理装置，尤其涉及一种用于深度处理有机溶剂脱附废水及油漆废水的装置。
背景技术
集装箱、汽车、家具、机械制造等工业生产过程中都需要喷漆涂装，在喷涂漆过程中需要使用大量的有机溶剂(天那水等)，在治理回收这些含大量漆雾及挥发性有机溶剂气体所产生的有机溶剂脱附废水和油漆废水时，由于其含高浓度的有机物和高浓度的油漆悬浮物，且这些有机物中含大分子量、分子结构较稳定的醚、醛、醇、酮等，故具有一定的毒理性，因此污染物不易直接通过生化处理降解。传统的处理方法一般采用先电催化氧化再生化处理的方法，或采用较长水力停留时间的一般生化处理方法进行处理。但是传统的处理方法存在如下缺点：1.电催化氧化处理能耗高，成本高;2.处理效率低，出水水质不稳定，难以达到回用标准或使后段回用水深度处理成本增加。
实用新型内容
本实用新型的目的在于解决上述现有技术存在的问题和不足，提供一种有机溶剂脱附废水和油漆废水处理装置，可用于净化高浓度有机物、高油漆颗粒悬浮物、毒性大且不易直接被微生物降解的废水。

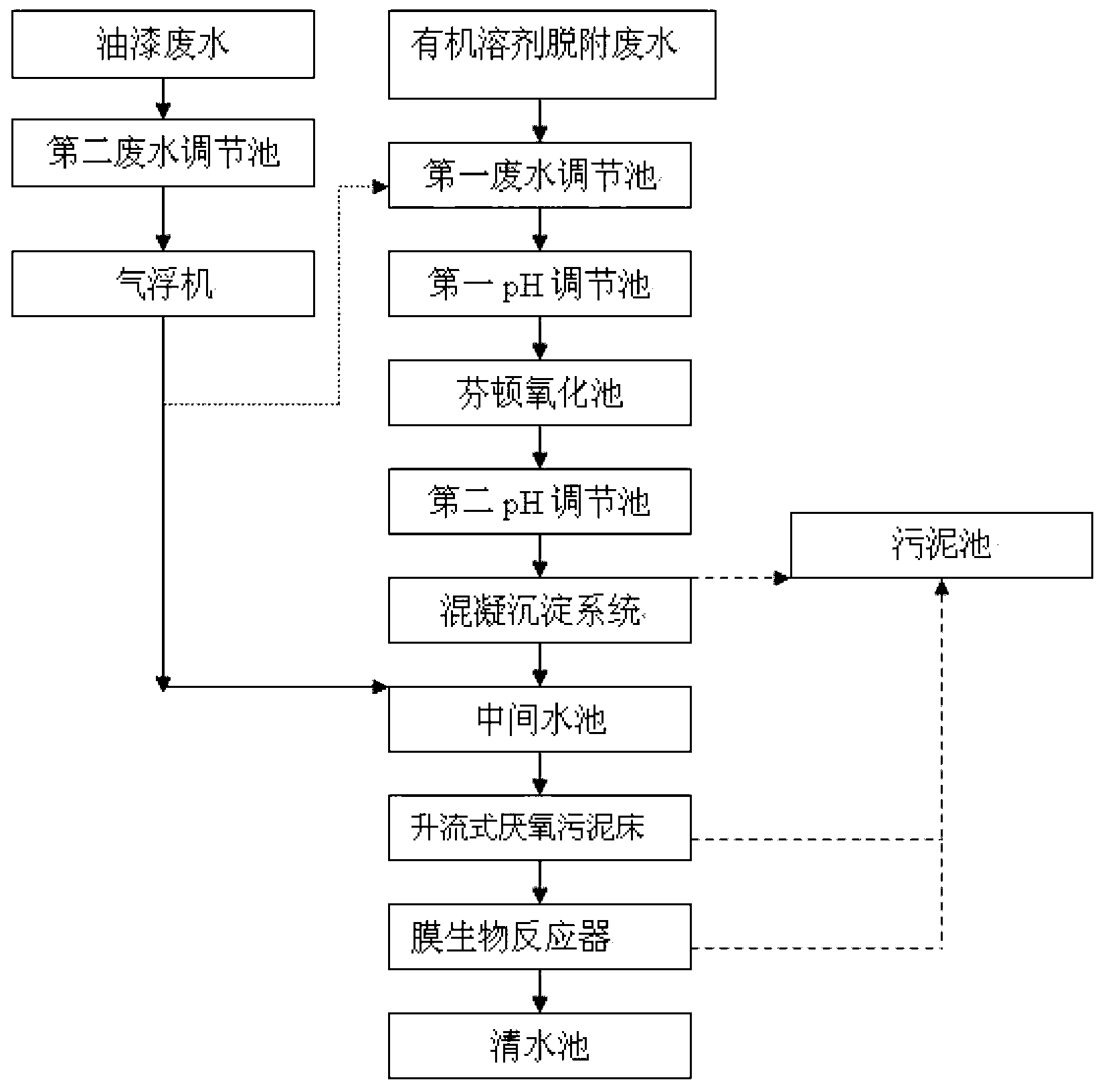

为解决上述技术问题，本实用新型采用的技术方案为：一种有机溶剂脱附废水和油漆废水处理装置，该废水处理装置包括依有机溶剂脱附废水进水顺序排列连接的第一废水调节池、第一pH调节池、芬顿氧化池、第二pH调节池、混凝沉淀系统、中间水池、升流式厌氧污泥床和膜生物反应器。
在所述的有机溶剂脱附废水和油漆废水处理装置中，所述废水处理系统还包括依油漆废水进水顺序排列连接的第二废水调节池和气浮机。
在所述的有机溶剂脱附废水和油漆废水处理装置中，所述气浮机与所述中间水池或者所述第一废水调节池相连。
在所述的有机溶剂脱附废水和油漆废水处理装置中，所述芬顿氧化池和所述混凝沉淀系统之间设置有第二pH调节池。
所述混凝沉淀系统和所述中间水池之间设置有中和池。
在所述的有机溶剂脱附废水和油漆废水处理装置中，在所述升流式厌氧污泥床和所述中间水池之间设有酸化池。
在所述的有机溶剂脱附废水和油漆废水处理装置中，在所述膜生物反应器中设有至少一个MBR固液分离膜。
在所述的有机溶剂脱附废水和油漆废水处理装置中，在所述膜生物反应器底部设有曝气装置，所述曝气装置由鼓风机和散气盘构成，或由鼓风机和散气管构成。
在所述的有机溶剂脱附废水和油漆废水处理装置中，所述曝气装置由鼓风机和散气盘、或鼓风机和散气管构成。
在所述的有机溶剂脱附废水和油漆废水处理装置中，所述混凝沉淀系统包括混凝池、絮凝池和沉淀池。
本实用新型的废水处理装置对难以直接生化降解的喷涂生产所产生的油漆废水和有机溶剂脱附废水进行高效处理，克服了传统处理工艺的高成本、处理时间长等缺点，在降低成本、减轻工艺管理强度的同时还保证了处理结果的高效稳定性。另外，本实用新型的废水处理装置还能确保废水的回用质量，达到了资源的循环利用、节能减排、保护环境的目的。本实用新型的废水处理装置对废水中的高浓度油漆悬浮物、有机物去除率达99%以上，使处理后的废水达到100%的回用率，实现了资源的循环利用，符合可持续发展的要求。同时该装置操作简便，易于维护，运行成本也较低。本实用新型的废水处理装置采用全自动控制技术、人机界面操作，能实时显示和监控系统的工作状况，并针对不同的生产工况，设置必要的电控安全防护和可靠的连锁保护，确保装置的安全可靠运行。
