申请日2012.06.12
公开(公告)日2013.04.17
IPC分类号B65D88/68; B65D88/28; B65G65/46
摘要
本实用新型提供了一种污泥料仓破拱送料装置，包括存储污泥的上筒体、双螺杆、旋转电机、出料口、滚柱、带动齿轮、驱动电机以及旋转叶盘，其特征在于：所述的旋转叶盘结构包括叶盘外圈、螺旋形叶片、叶盘中央的圆柱体，所述的出料口底部安装有污泥的输出机构，所述输出机构是存在间距的双螺杆，所述双螺杆上均连接有旋转电机，所述双螺杆上方安装有破拱机构，所述破拱机构包括可水平旋转的旋转叶盘，所述旋转叶盘安装在上筒体和出料口之间，所述旋转叶盘的上端面和上筒体的下端面通过滚柱配合连接，所述旋转叶盘的下端面和出料口的上端面通过滚柱配合连接，所述旋转叶盘外环和带动齿轮啮合，所述带动齿轮连接在驱动电机上。本装置具有快速破除污泥起拱现象，使污泥正常输出，结构简单，而且具有限制出料流量的功能。
权利要求书

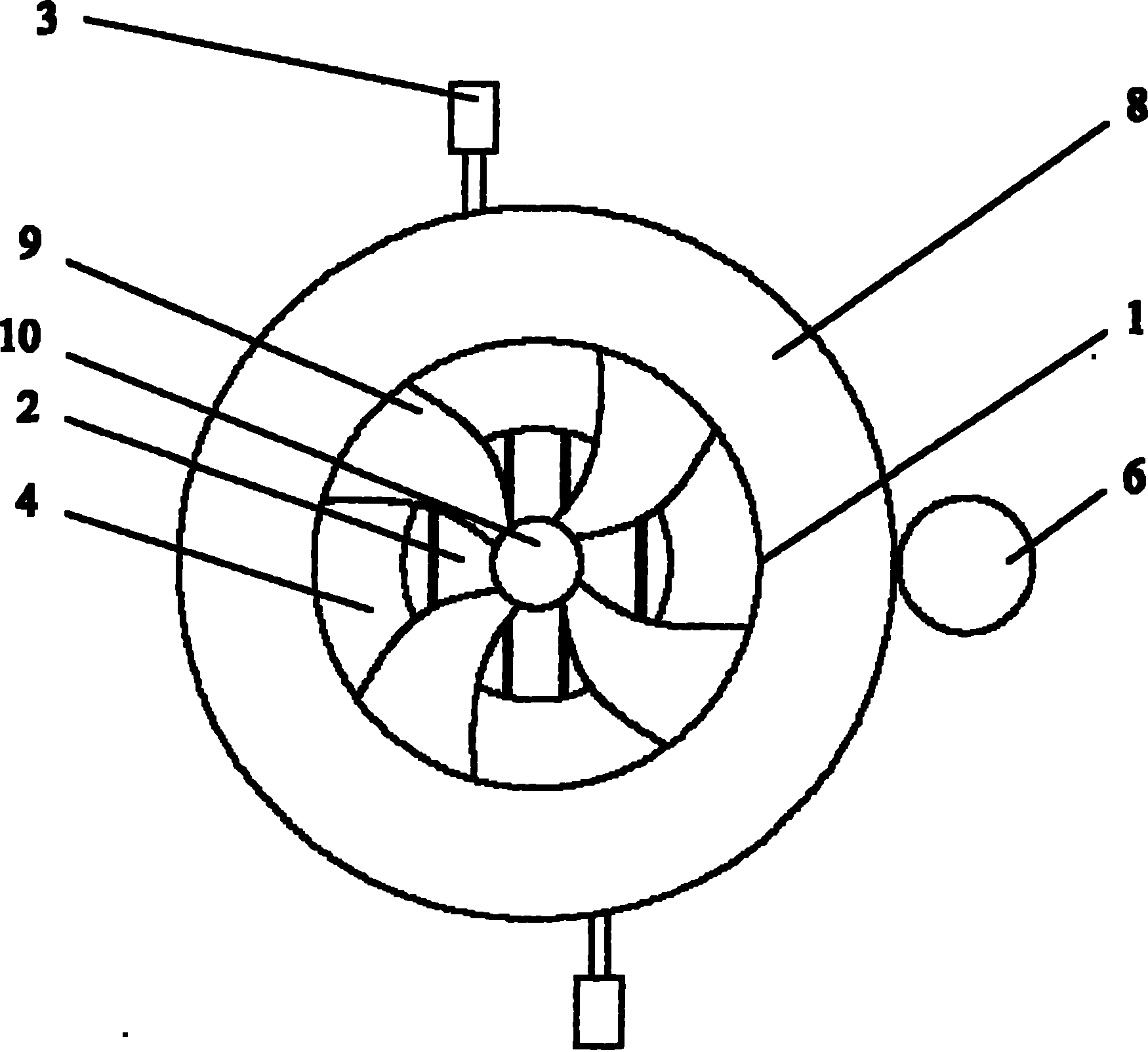

1.一种污泥料仓破拱送料装置，包括存储污泥的上筒体(1)、双螺杆(2)、旋 转电机(3)、出料口(4)、滚柱(5)、齿轮(6)、驱动电机(7)以及旋转叶盘， 其特征在于：所述的旋转叶盘结构包括叶盘外环(8)、螺旋形叶片(9)、叶盘中 央的圆柱体(10)，所述出料口(4)底部安装有污泥的输出机构，所述输出机构 是存在间距的双螺杆(2)，所述双螺杆(2)上均连接有旋转电机(3)，所述双 螺杆(2)上方安装有破拱机构，所述破拱机构包括可水平旋转的旋转叶盘，所 述旋转叶盘安装在上筒体(1)和出料口(4)之间，所述旋转叶盘外环和齿轮(6) 啮合，所述齿轮(6)连接在驱动电机(7)上。
2.根据权利要求1所述的污泥料仓破拱送料装置，其特征在于：所述双螺杆(2) 上方安装有旋转叶盘破拱机构，所述旋转叶盘内侧连接有多个螺旋形叶片(9)， 所述螺旋形叶片(9)一端和叶盘外圈(8)的内壁连接，所述螺旋形叶片(9) 的另一端和叶盘中央的圆柱体(10)的外壁连接。
3.根据权利要求1所述的污泥料仓破拱送料装置，其特征在于：所述旋转叶盘 的上端面和上筒体的下端面之间用滚柱(5)配合连接，所述旋转叶盘的下端面 和出料口(4)的上端面之间用滚柱(5)配合连接。
4.根据权利要求1所述的污泥料仓破拱送料装置，其特征在于：所述上筒体(1) 呈圆柱形，所述出料口(4)呈半锥形。
说明书
污泥料仓破拱送料装置
技术领域
本实用新型涉及污泥料仓领域，具体的讲是一种污泥料仓破拱送料装置。
背景技术
当前污泥处理工作当中往往需要污泥能从料仓中正常的输出。目前国内外的相类似的污泥存储装置采用双螺旋机构来实现污泥正常输出，由于污泥具有粘性大、流动性差、内摩擦力大等特点，其在双螺杆上方容易起拱，产生“搭拱”现象，在双螺杆上方污泥不易落下，此时双螺杆空转，污泥不能输出。
实用新型内容
本实用新型要解决现有污泥存储装置的双螺旋结构的双螺杆上方容易起拱，污泥不易落下而使污泥不以输出的问题，提供了一种能使污泥正常输出的破拱装置。
本实用新型的技术方案是提供一种污泥料仓破拱送料装置，包括存储污泥的上筒体、双螺杆、旋转电机、出料口、滚柱、齿轮、驱动电机以及旋转叶盘，所述的旋转叶盘结构包括叶盘外圈、螺旋形叶片、叶盘中央的圆柱体，所述出料口底部安装有污泥的输出机构，所述输出机构是存在间距的双螺杆，所述双螺杆上均连接有旋转电机，所述双螺杆上方安装有破拱机构，所述破拱机构包括可水平旋转的旋转叶盘，所述旋转叶盘安装在上筒体和出料口之间，所述旋转叶盘外环和齿轮啮合，所述带动齿轮连接在驱动电机上。
进一步，所述双螺杆上方安装有旋转叶盘破拱机构，所述旋转叶盘内侧连接有多个螺旋形叶片，所述螺旋形叶片一端和叶盘外圈的内表面连接，所述螺旋形叶片的另一端和叶盘中央的圆柱体的外表面连接。
进一步，所述旋转叶盘的上端面和上筒体的下端面之间用滚柱配合连接，所述旋转叶盘的下端面和出料口的上端面之间用滚柱配合连接。
进一步，所述上筒体呈圆柱形，所述出料口呈半锥形。
本实用新型的有益效果：本装置具有快速破除污泥起拱现象，使污泥正常输出，结构简单，而且具有限制出料流量的功能。
