申请日2012.06.12
公开(公告)日2013.01.16
IPC分类号E03C1/12; E03D1/00
摘要
本实用新型公开了自动优先利用废水冲厕的冲水器，属于洁具领域。本实用新型解决了如何优先利用生活废水进行冲厕的问题。本实用新型所述的冲水器，包括冲水箱、阀门、蓄污水箱、水泵及补水控制装置，所述冲水箱上设置有自来水进水口和废水进水口，所述阀门设置在自来水进水口上，所述水泵设置有出水口和进水口，所述水泵的出水口与废水进水口相连通，所述水泵的进水口与蓄污水箱相连通，所述阀门和水泵在补水控制装置的控制下能够完成优先利用废水进行冲厕的目的。
权利要求书

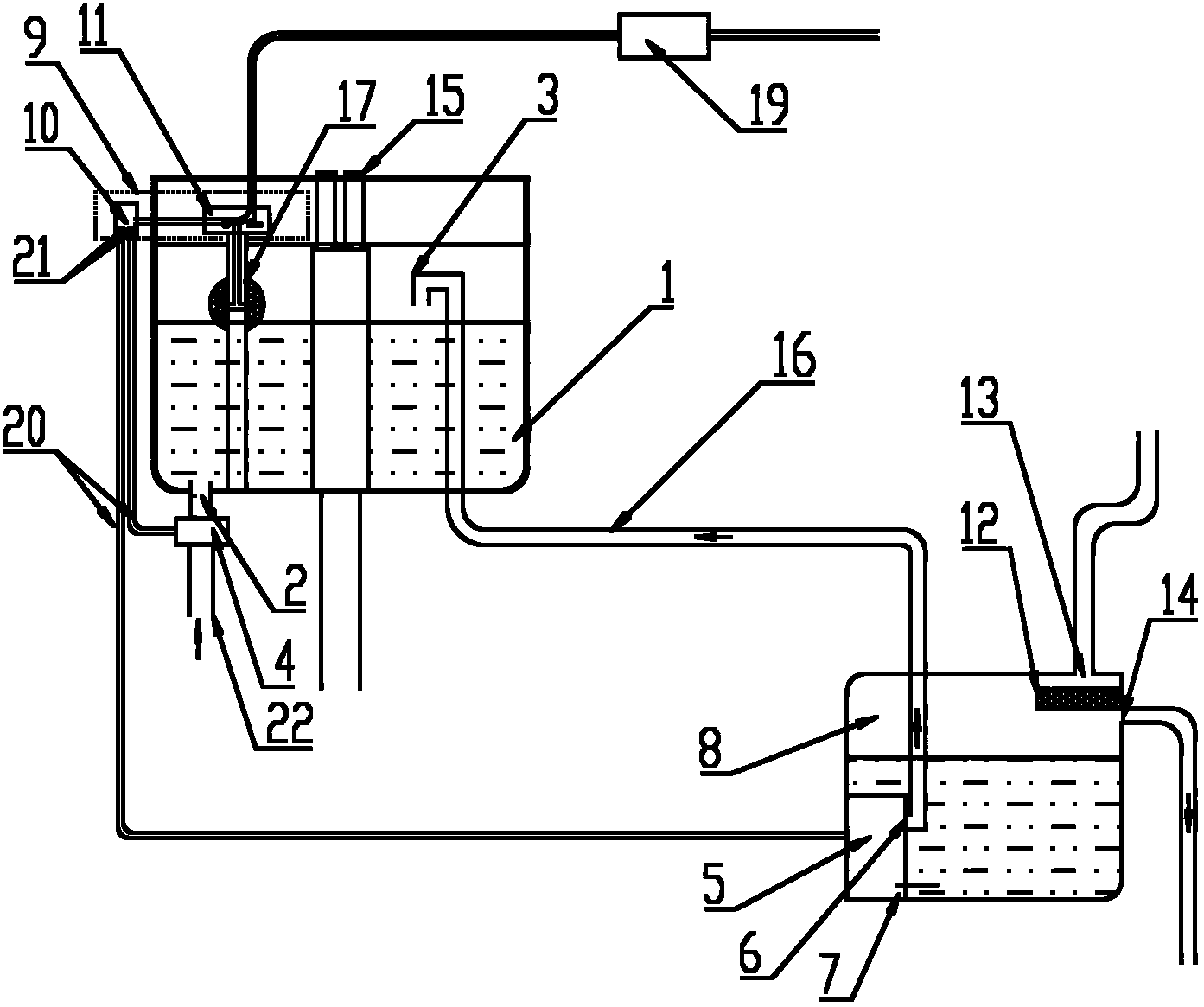

1.一种自动优先利用废水冲厕的冲水器，包括冲水箱(1)、阀门(4)、蓄污 水箱(8)和水泵(5)，其特征在于：所述冲水箱(1)上设置有自来水进水口(2)和废 水进水口(3);所述阀门(4)设置在自来水进水口(2)上;所述水泵(5)的出水口(6) 与废水进水口(3)相连通，所述水泵(5)的进水口(7)与蓄污水箱(8)相连通。
2.根据权利要求1所述的自动优先利用废水冲厕的冲水器，其特征在于： 还包括补水控制装置(9)，所述补水控制装置(9)包括时间继电器(10)和水位 监测开关(11)，所述水位监测开关(11)与时间继电器(10)串联，所述时间继电器 (10)上至少设置有两个用于切换电路的外接触头(21)，所述外接触头(21)分 别与阀门(4)和水泵(5)的电路连接，所述时间继电器(10)工作时首先将水泵(5) 的电路闭合，所述时间继电器(10)运行至时间设定点时将自动切换到阀门(4)的 电路并断开水泵(5)的电路。
3.根据权利要求2所述的自动优先利用废水冲厕的冲水器，其特征在于： 所述水位监测开关(11)设置在冲水箱(1)中，该水位监测开关(11)在冲水箱(1) 水位高度上升到设定量时会自动断开，低于设定量时会自动闭合。
4.根据权利要求2所述的自动优先利用废水冲厕的冲水器，其特征在于： 所述水位监测开关(11)为浮动开关、机械式开关或感应式开关。
5.根据权利要求2所述的自动优先利用废水冲厕的冲水器，其特征在于： 所述时间继电器(10)为机械式、电磁式、电动式或电子式继电器。
6.根据权利要求1所述的自动优先利用废水冲厕的冲水器，其特征在于： 所述蓄污水箱(8)上设置有污水进水口(13)，所述蓄污水箱(8)内或污水进水口 (13)上设置有污水过滤网(12)。
7.根据权利要求1所述的自动优先利用废水冲厕的冲水器，其特征在于： 所述蓄污水箱(8)上部设有溢水口(14)。
说明书
自动优先利用废水冲厕的冲水器
技术领域
本实用新型涉及洁具领域，特别涉及一种利用废水冲厕的冲水器。
背景技术
目前最新统计分析，全球淡水资源日益短缺。根据联合国统计，到2025年， 三分之二的世界人口可能会面临水资源短缺，因此水处理技术将会越来越得到 重视，这包括了高效率的水资源管理和污水处理。在淡水的利用方面，生活用 水尤其是用于厨房和厕所清洁方面的用水占了很大的比重，如何高效、合理地 利用这部分水资源成为被广泛关注的重大课题。虽然我国在合理利用生活用水 方面取得了很多成果，但都有一些不足之处。
在现有技术中，一专利涉及一种节水冲厕系统，该系统可用于平房和楼房， 具体是将洗过澡洗过脸的水用贮水池贮水箱收集起来，沉淀去最底的污水不用， 将绝大部分较干净的水用泵泵上屋顶或楼顶的上水箱中，再经管道自然流入各 厕所水箱中被利用来冲厕所的水经污水管排出，在楼房的情形下，还可采用上 一层楼房的洗过澡、洗过脸的水收集到贮水箱中，流入下层厕所水箱中供冲厕 所之用，达到了节水之目的。该系统的不足之处在于仅限于平房上安装，而对 于很多现有的楼房来讲要重新布置管道才能实施上述专利，而且该专利并未对 如何合理选用自来水还是污水进行冲厕做具体的分析。
另一专利提供了一种抽水马桶节水冲便给水装置，其特征在于：水箱分层 隔板将贮水箱分隔成上格水箱和下格水箱，水箱分层隔板与贮水箱活动配合; 自来水进水控制装置安装在下格水箱中;在水箱分层隔板上安装有进气管，进 气管的上端口高于溢水管，下端口位于下格水箱中。本发明具有如下优点：能 尽多蓄存卫生间废水，尽少使用自来水，蓄水后可多次冲厕，有效节约自来水。 该专利的缺点是对现有冲水箱的改动大，需要更换冲水箱才能实施其专利所述 目的，这就增加了装修和改造成本。
针对上述不足，需对现有的冲水器进行改进，并尽量降低成本。
实用新型内容
有鉴于此，本实用新型提供一种自动优先利用废水冲厕的冲水器，该冲水器 对冲水箱做了必要的改进，增加了蓄污水箱、水泵和时间继电器等设备，解决了 现有厕所冲水器不能对生活污水进行二次利用的问题。
本实用新型的自动优先利用废水冲厕的冲水器，包括冲水箱、阀门、蓄污水 箱和水泵，所述冲水箱上设置有自来水进水口和废水进水口;所述阀门设置在自 来水进水口上;所述水泵的出水口与废水进水口相连通，所述水泵的进水口与蓄 污水箱相连通。
进一步，所述的自动优先利用废水冲厕的冲水器，还包括补水控制装置，所 述补水控制装置包括时间继电器和水位监测开关，所述水位监测开关与时间继电 器串联，所述时间继电器上至少设置有两个用于切换电路的外接触头，所述外接 触头分别与阀门和水泵的电路连接，所述时间继电器工作时首先将水泵的电路闭 合，所述时间继电器运行至时间设定点时将自动切换到阀门电路并断开水泵的电 路。
进一步，所述水位监测开关设置在冲水箱中，该水位监测开关在冲水箱水位 高度上升到设定量时会自动断开，低于设定量时会自动闭合。
进一步，所述水位监测开关为浮动开关、机械式开关或感应式开关。
进一步，所述时间继电器为机械式、电磁式、电动式或电子式继电器。
进一步，所述蓄污水箱上设置有污水进水口，所述蓄污水箱内或污水进水口 上设置有污水过滤网。
进一步，所述蓄污水箱上部设有溢水口。
本实用新型的有益效果：本实用新型的自动优先利用废水冲厕的冲水器，包 括冲水箱、阀门、蓄污水箱和水泵，所述冲水箱上设置有自来水进水口和废水进 水口，所述水泵的出水口与废水进水口相连通，所述水泵的进水口与蓄污水箱相 连通，当冲水箱需要补水时，水泵能够将蓄污水箱内的废水及时抽到冲水箱中， 从而能够有效地利用废水来冲厕。
本实用新型的自动优先利用废水冲厕的冲水器，还包括补水控制装置，所述 补水控制装置包括时间继电器和水位监测开关，当冲水箱内的水流出冲水箱后， 水位监测开关的状态由断开转为闭合，此时时间继电器的电路接通并开始工作， 所述时间继电器首先闭合水泵的电路，经过设定的时间段后，如果蓄污水箱内的 污水不足以充满冲水箱，即水位监测开关未能断开，则所述时间继电器将继续工 作，并在设定的时间上自动断开水泵的电路，闭合阀门的电路，此时阀门打开， 自来水放入冲水器中，直至冲水器内的水位上升到设定值时水位监测开关断开， 此时阀门关闭。所述补水控制装置为实现冲水器优先选择废水还是自来水充水提 供了一个全自动化的过程，该装置结构简单，便于生产和实施。
