申请日2018.06.07
公开(公告)日2018.08.17
IPC分类号B01D21/06; B01D21/18; B01D36/04
摘要
本发明公开了一种利于清理的废水处理设备，包括沉淀室和与所述沉淀室相连通的过滤室，所述沉淀室包括罐体、设于所述罐体内的圆柱形沉淀腔、与所述沉淀腔相连通的锥形排污口及刮污机构。本发明通过在罐体内设置刮污机构，进而便于在长时间使用后刮去附着在沉淀腔内壁和排污口内壁上的污泥，不仅便于沉淀室的清理，还节约了人工成本，降低了运行成本。
权利要求书

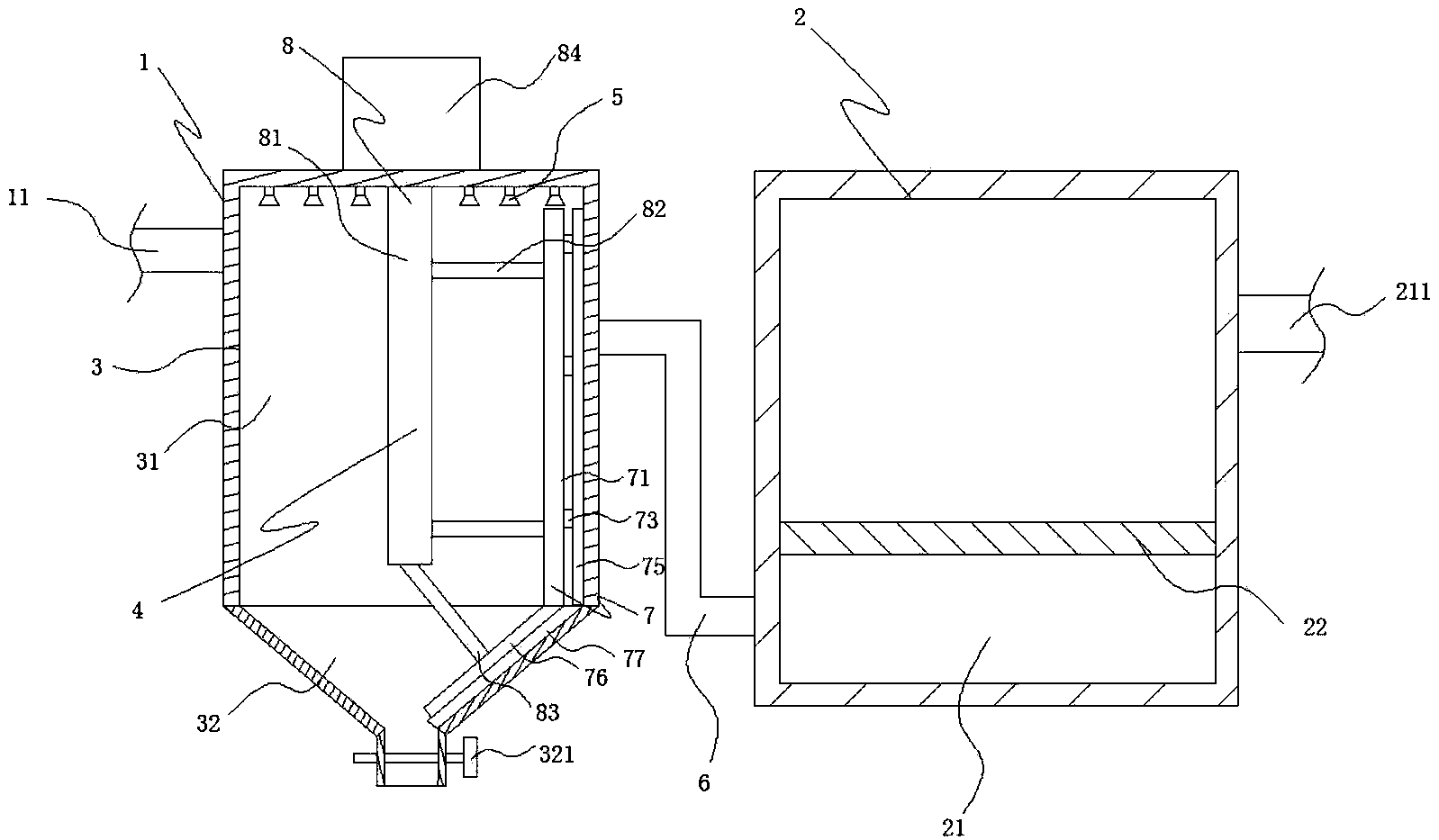

1.一种利于清理的废水处理设备，其特征在于：包括沉淀室(1)和与所述沉淀室(1)相连通的过滤室(2)，所述沉淀室(1)包括罐体(3)、设于所述罐体内的圆柱形沉淀腔(31)、与所述沉淀腔相连通的锥形排污口(32)及刮污机构(4)。
2.根据权利要求1所述的利于清理的废水处理设备，其特征在于：所述刮污机构(4)包括与所述罐体(3)内壁相配合的刮污部件(7)及驱动所述刮污部件相配合的驱动部件(8)。
3.根据权利要求2所述的利于清理的废水处理设备，其特征在于：所述刮污部件(7)包括支撑块(71)、设于所述支撑块上的T型安置槽(72)、与所述安置槽相配合的连接块(73)、连接于所述安置槽和连接块之间的复位件(74)及可拆卸连接于所述连接块上的橡胶块(75)。
4.根据权利要求3所述的利于清理的废水处理设备，其特征在于：所述刮污部件(7)还包括与所述支撑块(71)连接的刮污条(76)，所述刮污条上设有橡胶条(77)。
5.根据权利要求2所述的利于清理的废水处理设备，其特征在于：所述驱动部件(8)包括设于所述罐体内的转轴(81)、连接于所述支撑块(71)和转轴(81)之间的第一连接杆(82)、连接于所述刮污条(76)和转轴之间的第二连接杆(83)及用于驱动所述转轴转动的驱动电机(84)。
6.根据权利要求1所述的利于清理的废水处理设备，其特征在于：所述锥形排污口(32)上设有截止阀(321)。
说明书
一种利于清理的废水处理设备
技术领域
本发明属于工业废水处理技术领域，尤其是涉及一种利于清理的废水处理设备。
背景技术
在化工、制药、能源、纺织等领域的生产加工过程中都会产生大量的工业废水，这些废水必须经过处理后才能进行排放，现有的工业利于清理的废水处理设备中一般都包括有沉淀池，然而在长时间使用后，在沉淀池的内壁上易附着有污泥，不利于被清理。
发明内容
本发明为了克服现有技术的不足，提供一种能够自动刮除沉淀池内污泥的利于清理的废水处理设备。
为了实现上述目的，本发明采用以下技术方案：一种利于清理的废水处理设备，包括沉淀室和与所述沉淀室相连通的过滤室，所述沉淀室包括罐体、设于所述罐体内的圆柱形沉淀腔、与所述沉淀腔相连通的锥形排污口、刮污机构及多个喷头，所述过滤室包括箱体和设于所述箱体内的过滤件。本发明通过在过滤室内设置刮污机构能够刮去附着在沉淀腔内壁和排污口内壁上的污泥，不仅利于对沉淀室的清理，还节约了人工成本，降低了运行成本，通过设置喷头能够利用水压冲洗掉附着在刮污机构上的污泥，另外通过设置过滤室保证了对废水的净化效果。
进一步的，所述箱体通过管道和所述罐体相连通，所述箱体上设有出水口。
进一步的，所述刮污机构包括与所述罐口内壁相配合的刮污部件及驱动所述刮污部件相配合的驱动部件;通过驱动部件驱动刮污部件转动，进而将附着在沉淀腔内壁和排污口内壁上的污泥刮下来，实现了自动刮污的效果，进而省去了人工刮污，降低了运行成本。
进一步的，所述刮污部件包括支撑块、设于所述支撑块上的T型安置槽、与所述安置槽相配合的连接块、连接于所述安置槽和连接块之间的复位件及可拆卸连接于所述连接块上的橡胶块;刮污泥时，通过驱动部件带动支撑块转动，使得橡胶块在复位件的作用下能始终与沉淀腔内壁之间发生滑动摩擦，进而即使是在长久的工作后，橡胶块出现摩擦损耗也能始终保证在刮污泥过程中橡胶块与沉淀腔内壁之间相互紧密贴合并发生滑动摩擦，进而保证了刮污机构具有一良好稳定的刮污能力，延长了整个刮污机构的使用寿命。
进一步的，所述刮污部件还包括与所述支撑块连接的刮污条，所述刮污条上设有橡胶条;刮污机构运行时，刮污条随着支撑块一起转动，进而挂污条上的橡胶条能有锥形排污口内壁发生滑动摩擦，进入实现对排污口内壁的刮污作用。
进一步的，所述驱动部件包括设于所述罐体内的转轴、连接于所述支撑块和转轴之间的第一连接杆、连接于所述刮污条和转轴之间的第二连接杆及用于驱动所述转轴转动的驱动电机;通过驱动电机驱动转轴转动，进而带动与转轴固连的刮污部件绕着转轴转动，实现刮污的效果。
进一步的，所述锥形排污口上设有截止阀;便于排污泥。
综上所述，本发明通过在罐体内设置刮污机构，进而便于在长时间使用后刮去附着在沉淀腔内壁和排污口内壁上的污泥，不仅便于沉淀室的清理，还节约了人工成本，降低了运行成本。
