申请日2018.06.08
公开(公告)日2018.08.17
IPC分类号C02F9/02; B01D36/02
摘要
本发明公开了一种工业废水过滤生态环保装置，包括装置本体、固定环、集液箱和内壳，所述装置本体的底端两侧设置有液压杆，且液压杆的顶部安装有传送平台，所述斜坡的一端预留有凹槽，且凹槽的内部设置有第一过滤网，所述传送平台的一侧安装有第一电机，所述固定环安装在进料口的外侧，所述外壳的内部顶端安装有第二过滤网，所述支撑柱的下端安装有第二电机，所述外壳的内侧固定有液压缸，所述内壳安装在堵塞的中间，所述集液箱安装在外壳的下端。该工业废水过滤生态环保装置，在使用时不仅对废水的过滤更充分，同时也防止了废水中的垃圾将过滤网堵上，清理比较麻烦的问题，提高了过滤的效率，节省了时间。
权利要求书

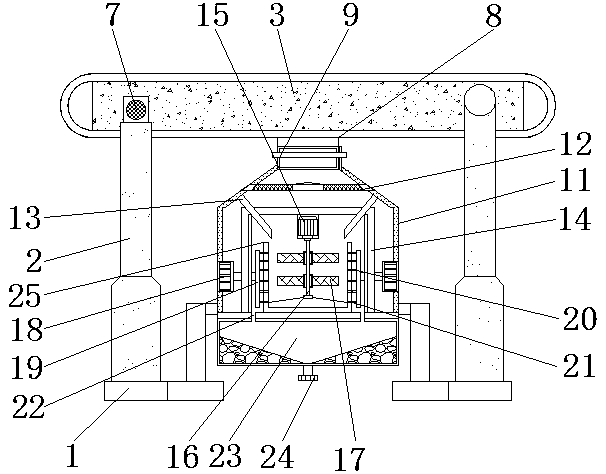

1.一种工业废水过滤生态环保装置，包括装置本体(1)、固定环(9)、集液箱(23)和内壳(25)，其特征在于：所述装置本体(1)的底端两侧设置有液压杆(2)，且液压杆(2)的顶部安装有传送平台(3)，并且传送平台(3)的上端设置有斜坡(4)，所述斜坡(4)的一端预留有凹槽(5)，且凹槽(5)的内部设置有第一过滤网(6)，所述传送平台(3)的一侧安装有第一电机(7)，且传送平台(3)的下端和进料口(8)相连接，所述固定环(9)安装在进料口(8)的外侧，且固定环(9)的右侧设置有固定件(10)，并且进料口(8)的下端固定有外壳(11)，所述外壳(11)的内部顶端安装有第二过滤网(12)，且第二过滤网(12)的下端设置有斜板(13)，并且斜板(13)的下端固定有支撑柱(14)，所述支撑柱(14)的下端安装有第二电机(15)，且第二电机(15)下端设置有转轴(16)，并且转轴(16)的两侧安装有活性炭板(17)，所述外壳(11)的内侧固定有液压缸(18)，且挡板(19)的一端和液压缸(18)连接，并且挡板(19)的另一端设置有堵塞(20)，所述内壳(25)安装在堵塞(20)的中间，且内壳(25)的侧壁预留有预留孔(21)，并且内壳(25)底端设置有流水口(22)，所述集液箱(23)安装在外壳(11)的下端，且集液箱(23)的底端设置有出水口(24)。
2.根据权利要求1所述的一种工业废水过滤生态环保装置，其特征在于：所述斜坡(4)的倾斜角度为30°，且斜坡(4)和凹槽(5)等间距分布在传送平台(3)上。
3.根据权利要求1所述的一种工业废水过滤生态环保装置，其特征在于：所述第一过滤网(6)的孔隙直径大于第二过滤网(12)的孔隙直径。
4.根据权利要求1所述的一种工业废水过滤生态环保装置，其特征在于：所述第二过滤网(12)和外壳(11)构成安装拆卸结构。
5.根据权利要求1所述的一种工业废水过滤生态环保装置，其特征在于：所述液压缸(18)关于内壳(25)中心对称设置有4个，且液压缸(18)和外壳(11)为焊接一体化结构。
6.根据权利要求1所述的一种工业废水过滤生态环保装置，其特征在于：所述堵塞(20)和预留孔(21)处于同一水平线上，且堵塞(20)的外径长度和预留孔(21)的内径长度相等。
说明书
一种工业废水过滤生态环保装置
技术领域
本发明涉及工业废水处理技术领域，具体为一种工业废水过滤生态环保装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
然而，现在现有的工业废水过滤生态环保装置，在对废水进行过滤时，过滤不充分、不环保，且装置的内部清理麻烦，不易于长期使用，针对上述问题，急需在原有的工业废水过滤生态环保装置上进行创新设计。
发明内容
本发明的目的在于提供一种工业废水过滤生态环保装置，以解决上述背景技术中提出工业废水过滤生态环保装置过滤不充分、不环保和清理麻烦的问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水过滤生态环保装置，包括装置本体、固定环、集液箱和内壳，所述装置本体的底端两侧设置有液压杆，且液压杆的顶部安装有传送平台，并且传送平台的上端设置有斜坡，所述斜坡的一端预留有凹槽，且凹槽的内部设置有第一过滤网，所述传送平台的一侧安装有第一电机，且传送平台的下端和进料口相连接，所述固定环安装在进料口的外侧，且固定环的右侧设置有固定件，并且进料口的下端固定有外壳，所述外壳的内部顶端安装有第二过滤网，且第二过滤网的下端设置有斜板，并且斜板的下端固定有支撑柱，所述支撑柱的下端安装有第二电机，且第二电机下端设置有转轴，并且转轴的两侧安装有活性炭板，所述外壳的内侧固定有液压缸，且挡板的一端和液压缸连接，并且挡板的另一端设置有堵塞，所述内壳安装在堵塞的中间，且内壳的侧壁预留有预留孔，并且内壳底端设置有流水口，所述集液箱安装在外壳的下端，且集液箱的底端设置有出水口。
优选的，所述斜坡的倾斜角度为30°，且斜坡和凹槽等间距分布在传送平台上。
优选的，所述第一过滤网的孔隙直径大于第二过滤网的孔隙直径。
优选的，所述第二过滤网和外壳构成安装拆卸结构。
优选的，所述液压缸关于内壳中心对称设置有4个，且液压缸和外壳为焊接一体化结构。
优选的，所述堵塞和预留孔处于同一水平线上，且堵塞的外径长度和预留孔的内径长度相等。
与现有技术相比，本发明的有益效果是：该工业废水过滤生态环保装置，在使用时不仅对废水的过滤更充分，同时也防止了废水中的垃圾将过滤网堵上，清理比较麻烦的问题，提高了过滤的效率，节省了时间，设置有传送平台，方便将第一过滤网过滤的垃圾及时传送走，避免在堵塞第一过滤网，影响过滤的效率，设置有斜坡，避免外界过来的废水在斜坡积存，防止传送到装置外面，设置有固定件，加强了外壳的稳定，同时方便拆开外壳，对内部进行清理，提高过滤效率，设置有第二过滤网，使得对废水的过滤更充分，同时第二过滤网中间为实木，减少废水下面的第二电机造成的冲击，防止损害第二电机。
