申请日2012.04.06
公开(公告)日2012.11.14
IPC分类号F03B13/00
摘要
本实用新型公开了一种污水发电装置，要解决的技术问题是降低安装成本和维护成本的同时也能够达到节能环保的效果。本实用新型的一种污水发电装置，包括发电机，所述发电机为小型交流发电机，发电机设置在建筑的污水管道上并且与建筑的供电网络联接，所述发电机的输入轴伸入建筑的污水管道内，所述污水管道上设有蓄水池，在蓄水池下端的污水管道内设有与发电机的输入轴轴接的水轮。与现有技术相比，采用在高层住宅的污水管道上设置蓄水池收集污水后，利用污水向下流的势能推动污水管道内的水轮转动，从而带动发电机发电为住宅供电，达到节能环保的作用，由于该发电机的造价低，结构简单，降低了前期的安装成本和后期的维护成本。
权利要求书

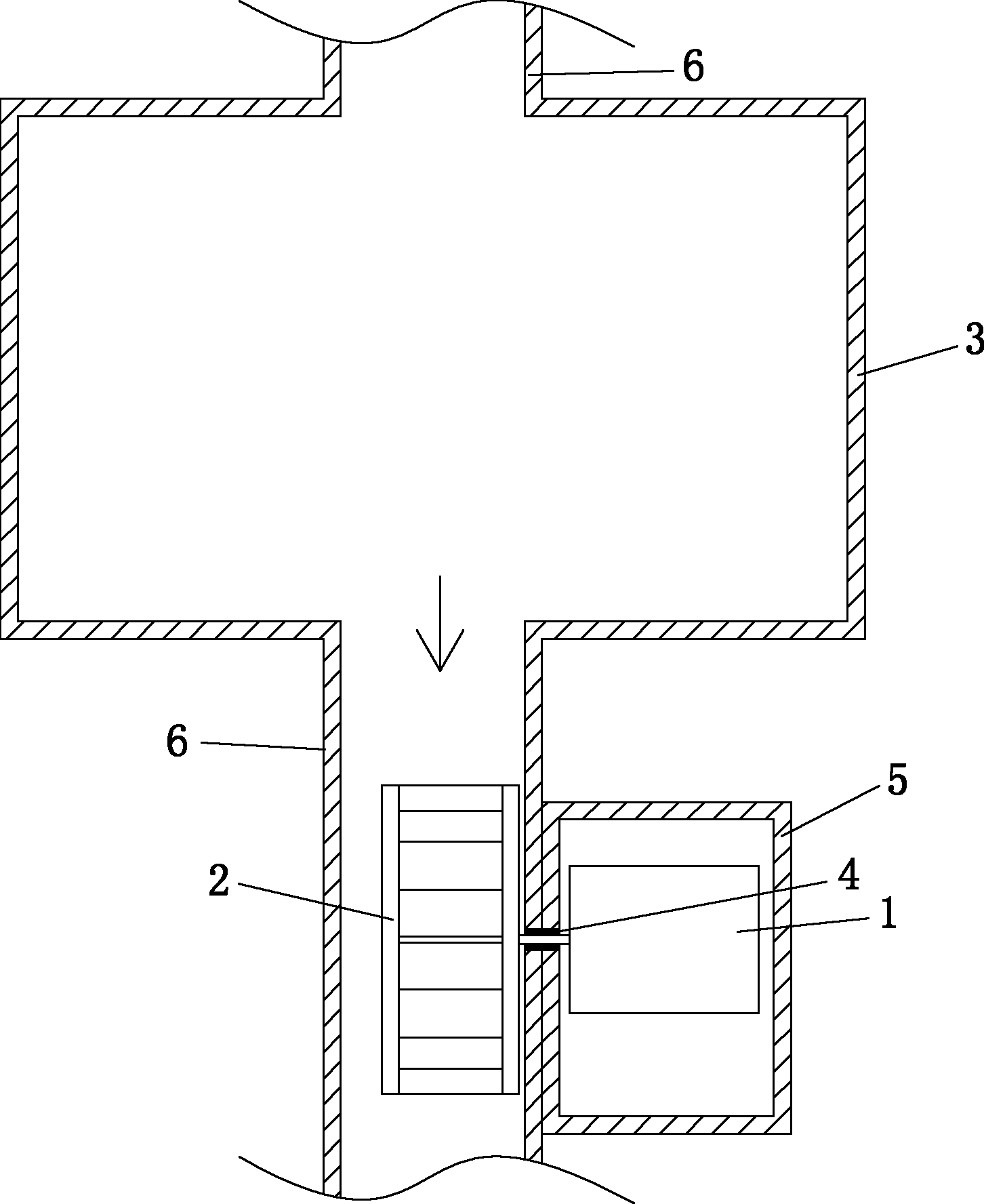

1.一种污水发电装置，包括发电机(1)，其特征在于：所述发电机(1)为小 型交流发电机，发电机(1)设置在建筑的污水管道(6)上并且与建筑的供 电网络联接，所述发电机(1)的输入轴伸入建筑的污水管道(6)内，所述 污水管道(6)上设有蓄水池(3)，在蓄水池(3)下端的污水管道(6)内 设有与发电机(1)的输入轴轴接的水轮(2)。
2.根据权利要求1所述的污水发电装置，其特征在于：所述发电机(1)的外 部设有密闭的外壳(5)。
3.根据权利要求2所述的污水发电装置，其特征在于：所述发电机(1)的输 入轴与外壳(5)、污水管道(6)之间设有密封胶套(4)。
说明书
污水发电装置
技术领域
本实用新型涉及一种发电设备，特别是一种用于高层建筑用的污水发电装 置。
背景技术
随着城市更新的加快，高层住宅成为城市发展的主要方向，这类住宅的用 电量大，在低污染的化石燃料日益枯竭的今天，采用风能和太阳能来进行发电 成为目前普遍的做法，但是在住宅上使用这些方法，由于住宅本身楼层高，无 法利用风能进行发电;若使用太阳能，由于太阳能板本身造价高，维护成本高， 因此也没有住宅愿意使用。
发明内容
本实用新型的目的是提供一种污水发电装置，要解决的技术问题是降低安 装成本和维护成本的同时也能够达到节能环保的效果。
本实用新型采用以下技术方案：一种污水发电装置，包括发电机，所述发 电机为小型交流发电机，发电机设置在建筑的污水管道上并且与建筑的供电网 络联接，所述发电机的输入轴伸入建筑的污水管道内，所述污水管道上设有蓄 水池，在蓄水池下端的污水管道内设有与发电机的输入轴轴接的水轮。
本实用新型所述的发电机的外部设有密闭的外壳。
本实用新型所述的发电机的输入轴与外壳、污水管道之间设有密封胶套。
本实用新型与现有技术相比，采用在高层住宅的污水管道上设置蓄水池收 集污水后，利用污水向下流的势能推动污水管道内的水轮转动，从而带动发电 机发电为住宅供电，达到节能环保的作用，由于该发电机的造价低，结构简单， 也降低了前期的安装成本和后期的维护成本，降低居民的资金投入。
