申请日2012.01.30
公开(公告)日2012.10.03
IPC分类号E03F5/22; E03F1/00
摘要
本实用新型公开一种污水排放自动水位控制箱，包括水泵、水管、储水箱、高水位浮球开关、低水位浮球开关、污水池、出水管，所述水管与储水箱的上部相通，所述出水管一端与储水箱的下部连通，另一端连接至水泵，所述水泵连通至污水管网。本实用新型的一种污水排放自动水位控制箱，采用水泵一次抽水，储水箱气压二次抽水，免去污水池底水管进水口安装单向阀，且带双路自动水位浮球开关，实现了污水的自动水位控制和自动排放，省时省力，免维护，具有可靠性高、自动化程度高的优点。
权利要求书

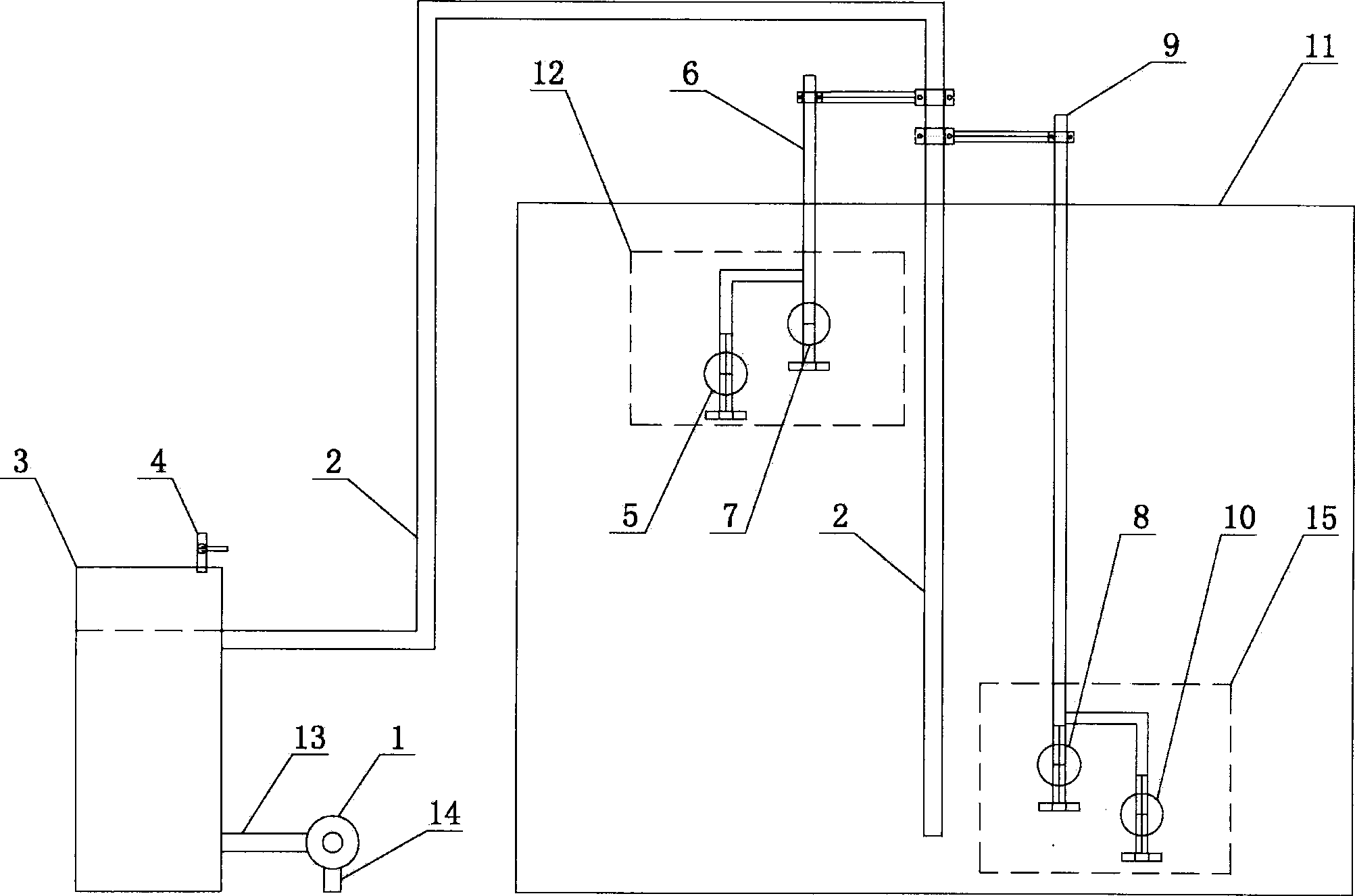

1.一种污水排放自动水位控制箱，包括水泵(1)、水管(2)、储水箱(3)、高水位浮球开关(5)、低水位浮球开关(8)、污水池(11)、出水管(13)，所述水管(2)的进口位于污水池(11)的底部，靠近底面的位置，所述高水位浮球开关(5)安放在污水池(11)的上部位置并固定在第一支架(6)上，第一支架(6)固定在水管(2)上，所述低水位浮球开关(8)安放在污水池(11)的下部位置并固定在第二支架(9)上，第二支架(9)固定在水管(2)上，其特征在于：所述水管(2)与储水箱(3)的上部相通，所述出水管(13)一端与储水箱(3)的下部连通，另一端连接至水泵(1)，所述水泵(1)连通至污水管网(14)。
2.根据权利要求1所述的一种污水排放自动水位控制箱，其特征在于：所述第一支架(6)上还固定安装有备用高水位浮球开关(7)，其位置高于高水位浮球开关(5)。
3.根据权利要求1所述的一种污水排放自动水位控制箱，其特征在于：所述第二支架(9)上还固定安装有备用低水位浮球开关(10)，其位置低于低水位浮球开关(8)。
4.根据权利要求2所述的一种污水排放自动水位控制箱，其特征在于：所述高水位浮球开关(5)和备用高水位浮球开关(7)的周围还设置有过滤网罩(12)。
5.根据权利要求3所述的一种污水排放自动水位控制箱，其特征在于：所述低水位浮球开关(8)和备用低水位浮球开关(10)的周围还设置有过滤网罩(15)。
6.根据权利要求1所述的一种污水排放自动水位控制箱，其特征在于：所述储水箱(3)的顶部安装有球阀(4)。
说明书
一种污水排放自动水位控制箱
技术领域
本实用新型涉及一种水位控制箱，尤其是指一种污水排放自动水位控制箱。
背景技术
一般情况下，污水池里的污水常常通过人工操作排水，费时费力。
实用新型内容
本实用新型要解决的问题是克服背景技术中的不足，提供一种污水排放自动水位控制箱， 这种污水排放自动水位控制箱，设置有水泵、储水箱和浮球开关，采用水泵一次抽水，储水 箱气压二次抽水，实现了污水的自动水位控制和自动排放，省时省力，免维护，自动化程度 高。
为解决上述问题，本实用新型采取以下技术方案：
本实用新型的一种污水排放自动水位控制箱，包括水泵、水管、储水箱、高水位浮球开 关、低水位浮球开关、污水池、出水管，所述水管的进口位于污水池的底部，靠近底面的位 置，所述高水位浮球开关安放在污水池的上部位置并固定在第一支架上，第一支架固定在水 管上，所述低水位浮球开关安放在污水池的下部位置并固定在第二支架上，第二支架固定在 水管上，所述水管与储水箱的上部相通，所述出水管一端与储水箱的下部连通，另一端连接 至水泵，所述水泵连通至污水管网。
当污水池内水位超过高水位时，高水位浮球开关动作，启动水泵，水泵将储水箱内存水(第 一次使用前要将储水箱内注满水，以后则不需要加水)抽出，储水箱内气压降低，将污水池内 的污水通过水管吸入储水箱，再由水泵将污水从储水箱内通过出水管排至污水管网。当污水 池内水位低于低水位时，低水位浮球开关动作，关断水泵，停止排水，此时储水箱内自动储 满水。
本方案的一个改进措施是，第一支架上还固定安装有备用高水位浮球开关，其位置高于 高水位浮球开关。
本方案的再一个改进措施是，第二支架上还固定安装有备用低水位浮球开关，其位置低 于低水位浮球开关。
本方案的进一步改进措施是，高水位浮球开关和备用高水位浮球开关的周围还设置有过 滤网罩。
本方案的再进一步改进措施是，低水位浮球开关和备用低水位浮球开关的周围还设置有 过滤网罩。
本方案的更进一步改进措施是，储水箱的顶部安装有球阀。
本实用新型的一种污水排放自动水位控制箱，由于包括水泵、水管、储水箱、高水位浮 球开关、低水位浮球开关、污水池、出水管，所述水管的进口位于污水池的底部，靠近底面 的位置，所述高水位浮球开关安放在污水池的上部位置并固定在第一支架上，第一支架固定 在水管上，所述低水位浮球开关安放在污水池的下部位置并固定在第二支架上，第二支架固 定在水管上，所述水管与储水箱的上部相通，所述出水管一端与储水箱的下部连通，另一端 连接至水泵，所述水泵连通至污水管网。本实用新型的一种污水排放自动水位控制箱，采用 水泵一次抽水，储水箱气压二次抽水，免去污水池底水管进水口安装单向阀，且带双路自动 水位浮球开关，实现了污水的自动水位控制和自动排放，省时省力，免维护，具有可靠性高、 自动化程度高的优点。
