申请日2013.11.01
公开(公告)日2014.07.16
IPC分类号C02F1/40
摘要
本实用新型属于污水处理的技术领域，具体涉及一种污水轻质悬浮物去除装置，解决了现有污水悬浮物去除技术存在的不足。污水轻质悬浮物去除装置，包括主体，还包括接污岛和接污板，主体内部中心位置设置接污岛，接污岛为顶部开口的箱型结构，接污岛可转动安装于主体上，接污板相对于接污岛的转动轴对称铰接于接污岛的两侧，接污岛底部开孔;接污岛外围的主体内设置集污储仓，集污储仓与接污岛的底部开孔连接。本实用新型的有益效果：体积小，制造简单，维护方便，机动灵活且能保证长时间高效率工作。
权利要求书
1.一种污水轻质悬浮物去除装置，包括主体(1)，其特征在于还包括接污岛(3)和接污板(4)，主体(1)内部中心位置设置接污岛(3)，接污岛(3)为顶部开口的箱型结构，接污岛(3)可转动安装于主体(1)上，接污板(4)相对于接污岛(3)的转动轴对称铰接于接污岛(3)的两侧，接污岛(3)底部开孔;接污岛(3)外围的主体(1)内设置集污储仓(8)，集污储仓(8)与接污岛的底部开孔连接，所述的接污板(4)内侧一端设置有配重头(5)，接污板(4)外侧设置有安装于主体(1)之上的旋插装置(6)，所述的旋插装置包括可转动安装于主体之上的旋插轨道(6.1)，旋插轨道(6.1)的转动方向与接污板(4)的转动方向一致，旋插轨道(6.1)的截面为水平设置的U形开口槽，接污板(4)穿设于旋插轨道(6.1)之内，旋插轨道内设置有位于接污板下方的圆钢(6.2)。
2.根据权利要求1所述的污水轻质悬浮物去除装置，其特征在于集污储仓(8)包括集污储仓仓体(8.1)，集污储仓仓体(8.1)内上、下设置上储仓(8.3)和下储仓(8.2)，下储仓(8.2)与接污岛(3)的底部开孔连接，集污储仓仓体(8.1)上设置提升泵(8.4)，提升泵(8.4)的吸入口设置于下储仓(8.2)的底部，提升泵(8.4)的排出口与上储仓(8.3)连通，上储仓(8.3)设置对外连通的污物排出管(8.7)和污水排出管(8.8)，污物排出管(8.7)设置于污水排出管(8.8)的上方。
3.根据权利要求1或2所述的污水轻质悬浮物去除装置，其特征在于其配套有接污潜仓，接污潜仓包括接污潜仓仓体(12.1)，接污潜仓仓体(12.1)包括污物仓(12.2)和污水仓(12.3)，污物仓(12.2)设置于污水仓(12.3)上部并通过带孔隔板(12.10)隔离，接污潜仓仓体(12.1)上设置有轻质污物管接口(12.4)和污水管接口(12.5)，轻质污物管接口(12.4)将集污储仓的污物排出管(8.7)与接污潜仓的污物仓(12.2)连通，污水管接口(12.8)将集污储仓的污水排出管(8.8)与接污潜仓的污水仓(12.3)连通，污物仓(12.2)底部设置污物引出口(12.7)，污水仓(12.3)底部设置污水引出口(12.8)，接污潜仓仓体(12.1)上设置有升降牵引装置(12.9)。
4.根据权利要求3所述的污水轻质悬浮物去除装置，其特征在于接污岛(3)顶部沿其转动方向安装有低头马达(10)，低头马达包括驱动电机(10.1)，驱动电机(10.1)的输出轴连接驱动螺杆(10.4)，驱动螺杆(10.4)上套装与其匹配的活动螺块(10.5)，驱动电机(10.1)、驱动螺杆(10.4)以及活动螺块(10.5)都安装于可限制活动螺块(10.5)转动的套筒内，驱动电机(10.1)与套筒的一端固定连接，套筒的另一端设置有与其固定连接的配重块(10.6)。
5.根据权利要求4所述的污水轻质悬浮物去除装置，其特征在于接污岛(3)侧壁与接污板(4)底部通过软密封结构(7)连接，软密封结构(7)贴附在接污岛(3)的侧壁。
6.根据权利要求5所述的污水轻质悬浮物去除装置，其特征在于主体(1)底部设置行走机构(9)，主体(1)顶部设置天棚(2)。

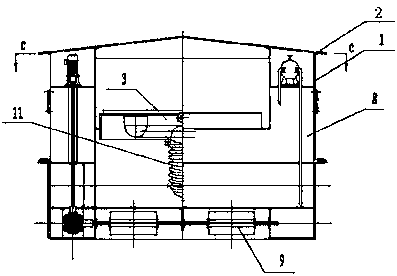

说明书
污水轻质悬浮物去除装置
技术领域
本实用新型属于污水处理的技术领域，具体涉及一种污水轻质悬浮物去除装置。
背景技术
人类生产生活产生大量的污水，在污水处理过程中，通常使用粗细格栅拦截较大的呈悬浮或漂浮状态的固体污染物，这对后续的污水处理过程减少了很大的工作负荷与运行成本。经过粗细格栅处理后的污水中，仍然混杂有轻质污物，轻质污物主要包括油污、泡沫等比重与水相近的物质。分离这些物质比较困难，原因是：分离速度快则易打破原有的层流状态，致使污水较多地进入收集装置，但保持原过流速度又明显效率太低。
目前常用的方法为将污水引入处理设备内部，将悬浮污物处理后再排出进入下一处理环节，这样的方法若想保证处理效率，必须使用大型设备，其设备的安置，管道的铺设非常麻烦，一旦出现故障维修难度大，且必须停工维修，给生产生活带来诸多不便。中国专利201010118741.1公开的漂浮式水面油污处理器，其利用漂浮式的设计，大大减小了装置的复杂程度，但其隔离栏的设计使污物进入缓慢，由于未设置动力装置，导致机动性不足，不能针对性集污，集污方式较为被动，集污效率低，且易受周围环境影响。
发明内容
针对现有技术的不足，本实用新型提供一种体积小，制造简单，维护方便，机动灵活且能保证长时间高效率工作的污水轻质悬浮物去除装置。
本实用新型采用的技术方案是：
污水轻质悬浮物去除装置，包括主体，还包括接污岛和接污板，主体内部中心位置设置接污岛，接污岛为顶部开口的箱型结构，接污岛可转动安装于主体上，接污板相对于接污岛的转动轴对称铰接于接污岛的两侧，接污岛底部开孔;接污岛外围的主体内设置集污储仓，集污储仓与接污岛的底部开孔连接。
所述的接污板内侧一端设置有配重头，接污板外侧设置有安装于主体之上的旋插装置，所述的旋插装置包括可转动安装于主体之上的旋插轨道，旋插轨道的转动方向与接污板的转动方向一致，旋插轨道的截面为U形，接污板穿设于旋插轨道之内，旋插轨道内设置位于接污板下方的圆钢。
集污储仓包括集污储仓仓体，集污储仓仓体内上、下设置上储仓和下储仓，下储仓与接污岛的底部开孔连接，集污储仓仓体上设置提升泵，提升泵的吸入口设置于下储仓的底部，提升泵的排出口与上储仓连通，上储仓设置对外连通的污物排出管和污水排出管，污物排出管设置于污水排出管的上方。
污水轻质悬浮物去除装置配套有接污潜仓，接污潜仓包括接污潜仓仓体，接污潜仓仓体包括污物仓和污水仓，污物仓设置于污水仓上部并通过带孔隔板隔离，接污潜仓仓体上设置有轻质污物管接口和污水管接口，轻质污物管接口将集污储仓的污物排出管与接污潜仓的污物仓连通，污水管接口将集污储仓的污水排出管与接污潜仓的污水仓连通，污物仓底部设置污物引出口，污水仓底部设置污水引出口，接污潜仓仓体上设置有升降牵引装置。
接污岛顶部沿其转动方向安装有低头马达，低头马达包括驱动电机，驱动电机的输出轴连接驱动螺杆，驱动螺杆上套装与其匹配的活动螺块，驱动电机、驱动螺杆以及活动螺块都安装于可限制活动螺块转动的套筒内，驱动电机与套筒的一端固定连接，套筒的另一端设置有与其固定连接的配重块。
接污岛侧壁与接污板底部通过软密封结构连接，软密封结构贴服在接污岛的侧壁。
主体底部设置行走机构，主体顶部设置天棚。
本实用新型的有益效果是：本实用新型漂浮于污水中进行作业，大大减小了自身体积，通过行走系统使其集污的主动性增加，提高了集污速度，接污板装置配合接污岛，可使轻质油污利用自重流入接污岛，接污板下面的软质挡片贴附于接污岛端面，阻隔污水进入接污岛，高效地将轻质污物与污水分离，初步分离的轻质污物进入下集污仓后，通过提升泵抽入上集污仓进行二次分离，进一步将其中少量的污水快速分离，从而达到高速高效分离污水中轻质污物的目的。接污潜仓可进一步缩小集污装置的几何尺寸，从而增加了集污装置主体的放置机动性，运动机动性以及内容量机动性，同时也降低了装置动力源带来的震动，保证集污装置的工作状态及稳定性，使整个集污工作更好地完成，提高集污效率。
