申请日2011.11.28
公开(公告)日2012.10.03
IPC分类号C02F9/04; C02F1/50; C02F1/52; E03B3/02
摘要
本实用新型公开了一种水力自动化雨水收集水处理系统，包括连通在一起的雨水收集单元、雨水沉淀单元、雨水调质单元和清水出水单元;沉淀单元内设置的液位探头连接有电控装置;调质单元包括杂质收集器，杂质收集器的吸水管伸入雨水沉淀单元并设有第一止回阀;杂质收集器连接有提升泵，提升泵与电控装置控制连接;提升泵出水端连接有水力自动化曝气滤机，该滤机上设有溶药器;该滤机出水管连接有清水池，清水池内设有液位探头，液位探头与电控装置相连接;出水单元包括变频泵，变频泵由一恒压变频控制箱控制并将清水送往供水管网。本实用新型使雨水相较以往得到更大程度的净化和消毒，并可自动运行，大大节省了运行所需的人力成本，提高了运行效率。
权利要求书

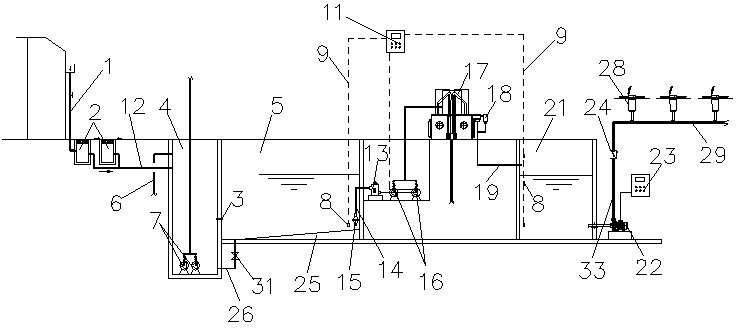

1.水力自动化雨水收集水处理系统，其特征在于：沿水的流向包括依次连通在一起的雨水收集单元、雨水沉淀单元、雨水调质单元和清水出水单元;
雨水沉淀单元内设有液位探头，液位探头通过信号线连接有电控装置;
雨水调质单元包括杂质收集器，杂质收集器的进水端连接有吸水管，吸水管的末端伸入所述的雨水沉淀单元并设有第一止回阀;杂质收集器的出水端通过管路连接有提升泵，提升泵与所述的电控装置控制连接;提升泵的出水端通过管路连接有水力自动化曝气滤机，该滤机上设有重力式消毒溶药器，重力式消毒溶药器的出水管与该滤机的出水管相连通;所述水力自动化曝气滤机的出水管连接有清水池，清水池内设有液位探头，液位探头通过信号线与所述电控装置相连接;
清水出水单元包括变频泵，变频泵的进水管与所述清水池的底部相连通，变频泵的出水管与供水管网相连通，供水管网通过快速取水阀为终端用水单位供水;所述变频泵与一恒压变频控制箱控制连接。
2.根据权利要求1所述的水力自动化雨水收集水处理系统，其特征在于：所述雨水沉淀单元包括上部通过连通管连通在一起的一次沉淀池和二次沉淀池，一次沉淀池顶部设有溢流管且其底部设有污水泵，污水泵的出水管用于连接市政雨水管;所述液位探头以及所述的吸水管均设置在二次沉淀池内。
3.根据权利要求2所述的水力自动化雨水收集水处理系统，其特征在于：所述一次沉淀池的底部低于所述二次沉淀池的底部，所述二次沉淀池底部设置为斜坡状，所述斜坡的底部连接有排污管，所述排污管与所述一次沉淀池的底部相连通。
4.根据权利要求2或3所述的水力自动化雨水收集水处理系统，其特征在于：所述的雨水收集单元包括建筑物雨水立管，建筑物雨水立管的底端与地表下设置的雨水收集井相连通;雨水收集井通过雨水总管与所述的一次沉淀池相连通。
5.根据权利要求4所述的水力自动化雨水收集水处理系统，其特征在于：所述变频泵的出水管上设有第二止回阀。
说明书
水力自动化雨水收集水处理系统
技术领域
本实用新型涉及一种水处理系统，尤其是雨水的收集处理系统。
背景技术
随着经济社会的发展和人口的增长，水资源由以往的丰富资源逐渐成为一种有限资源。雨水是一种天然的淡水资源，由于以往水资源相对丰富，因此雨水收集处理系统相对简单，不对雨水进行过滤、消毒，这就导致以往的雨水处理系统只能向水质要求不高的应用场合(如建筑中水)供水，不能满足对水质要求较高的使用场合(如景观池、游泳池、园艺等的用水)的需要。
水力自动化曝气滤机是一种较为成熟的设备，其具有对水加氧、过滤等功能，设置重力式消毒溶药器后又具备消毒功能。但目前水力自动化曝气滤机尚未在雨水处理系统中得到运用。
实用新型内容
本实用新型的目的在于提供一种具备过滤和消毒功能的水力自动化雨水收集水处理系统。
为实现上述目的，本实用新型的水力自动化雨水收集水处理系统沿水的流向包括依次连通在一起的雨水收集单元、雨水沉淀单元、雨水调质单元和清水出水单元;雨水沉淀单元内设有液位探头，液位探头通过信号线连接有电控装置;雨水调质单元包括杂质收集器，杂质收集器的进水端连接有吸水管，吸水管的末端伸入所述的雨水沉淀单元并设有第一止回阀;杂质收集器的出水端通过管路连接有提升泵，提升泵与所述的电控装置控制连接;提升泵的出水端通过管路连接有水力自动化曝气滤机，该滤机上设有重力式消毒溶药器，重力式消毒溶药器的出水管与该滤机的出水管相连通;所述水力自动化曝气滤机的出水管连接有清水池，清水池内设有液位探头，液位探头通过信号线与所述电控装置相连接;清水出水单元包括变频泵，变频泵的进水管与所述清水池的底部相连通，变频泵的出水管与供水管网相连通，供水管网通过快速取水阀为终端用水单位供水;所述变频泵与一恒压变频控制箱控制连接。
所述雨水沉淀单元包括上部通过连通管连通在一起的一次沉淀池和二次沉淀池，一次沉淀池顶部设有溢流管且其底部设有污水泵，污水泵的出水管用于连接市政雨水管;所述液位探头以及所述的吸水管均设置在二次沉淀池内。
所述一次沉淀池的底部低于所述二次沉淀池的底部，所述二次沉淀池底部设置为斜坡状，所述斜坡的底部连接有排污管，所述排污管与所述一次沉淀池的底部相连通。
所述的雨水收集单元包括建筑物雨水立管，建筑物雨水立管的底端与地表下设置的雨水收集井相连通;雨水收集井通过雨水总管与所述的一次沉淀池相连通。
所述变频泵的出水管上设有第二止回阀。
本实用新型具有如下的优点：
1. 本实用新型的水力自动化雨水收集水处理系统通过对雨水进行收集、沉淀、杂质过滤(收集)以及曝气、溶药等处理，使雨水相较以往得到更大程度的净化和消毒，从而能够适用更多的使用场合，能够为水质要求较高的用水单位供水。同时，由于电控装置能够根据二次沉淀池以及清水池中的液位控制水泵的开、停，因此本实用新型在设置好后能够自动运行，大大节省了运行所需的人力成本，提高了运行效率。
2. 二次沉淀池底部设置为斜坡状，使二次沉淀池所沉淀的污物能够在重力的作用下自动集中到斜坡底部，并通过排污管流入一次沉淀池，最终在污水泵的抽吸作用下排入市政雨水管。
