申请日2011.11.25
公开(公告)日2012.06.13
IPC分类号B01J37/06; B01D53/18
摘要
本发明涉及一种水洗塔污水再利用系统，包括水洗塔和污水池，其特征是：所述水洗塔通过管线连接第一循环液泵，所述第一循环液泵与带式过滤机连接，所述带式过滤机通过管线分别与污水池和水洗塔顶的自来水管线连接。有益效果：通过增加循环液泵和两条管线将水洗塔的酸水溶液引致带式过滤机上，通过控制酸水溶液流量来代替铵洗，洗过的滤液通过循环液泵P2将水再引致水洗塔顶与新鲜自来水重新进入塔内洗涤尾气。可以节约用氯化铵1t/d，节约新鲜自来水3t/d。
权利要求书
1.一种水洗塔污水再利用系统，包括水洗塔和污水池，其特征是：所述水洗塔通过管线连接第一循环液泵，所述第一循环液泵与带式过滤机连接，所述带式过滤机通过管线分别与污水池和水洗塔顶的自来水管线连接。
2.根据权利要求1所述的水洗塔污水再利用系统，其特征是：所述带式过滤机与水洗塔顶的自来水管线之间连接有第二循环液泵。
说明书
水洗塔污水再利用系统
技术领域
本发明属于水洗塔系统，尤其涉及一种水洗塔污水再利用系统。
背景技术
催化剂生产的单元分为原料成浆、喷雾成形、焙烧、洗涤、过滤、干燥、收料单元。详见图3。催化剂生产的喷雾成形过程中，水洗塔中的新鲜自来水将尾气带来的HCl等酸性气体溶解于水中，形成了PH值小于1的酸性水溶液。此水溶液随后流入污水池进行中和后然后排放。生产单元洗涤和过滤的目的是将催化剂中的NaO含量通过在釜里打浆洗涤和带式过滤机上的铵淋洗控制在0.2%以下。经过实验，用氯化铵：水=1:10(重量比)来洗涤催化剂和用盐酸溶液(PH控制在3左右)来洗涤催化剂都能将催化剂中的NaO控制在0.2%以下。然而氯化铵需从外厂购买，而且还需将其溶于水后再使用，这样就相应的增加了生产成本。
发明内容
本发明是为了克服现有技术中的不足，提供一种针对处理喷雾成形过程中产生的尾气的水洗塔的污水处理系统进行改造的水洗塔污水再利用系统。

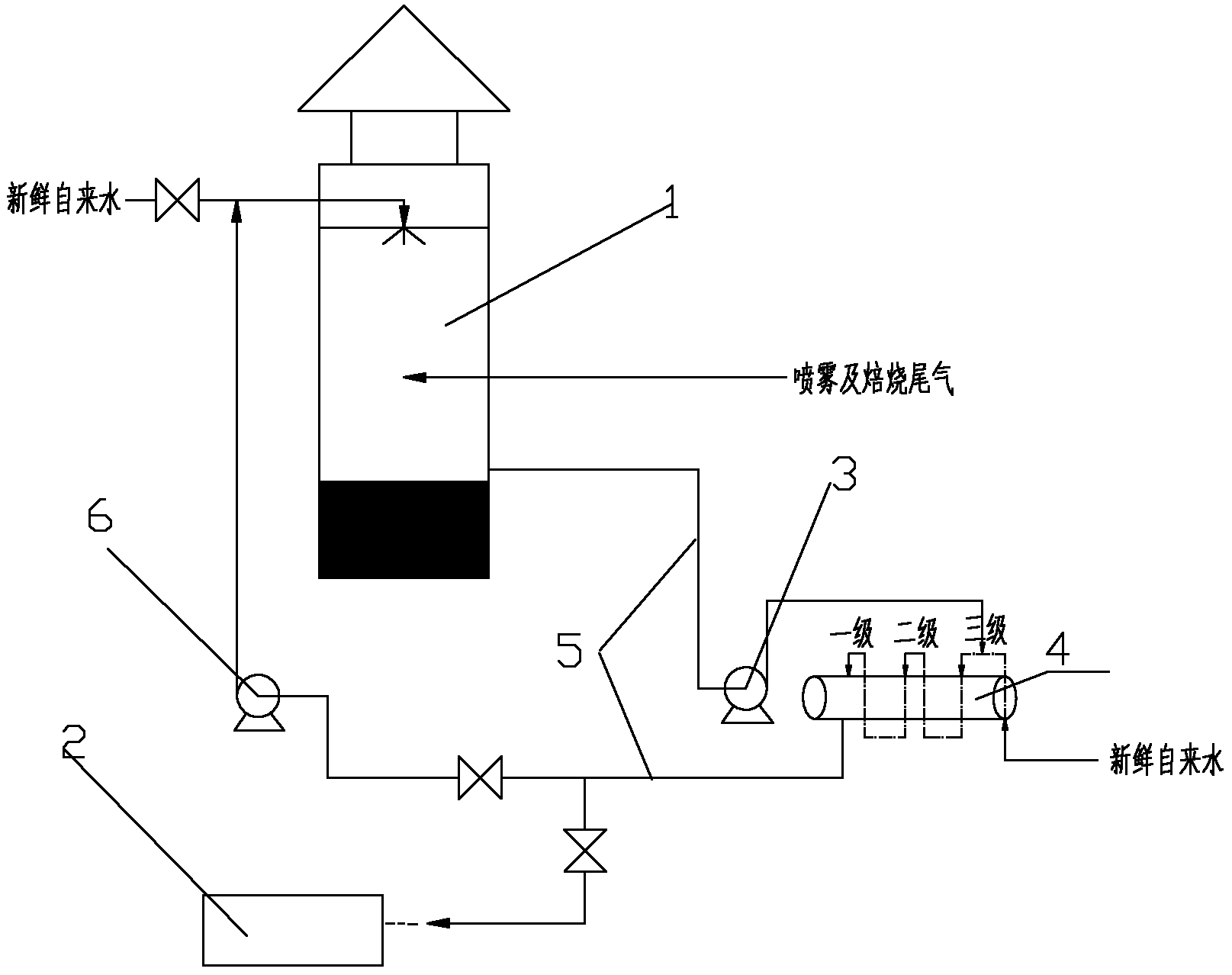

本发明为实现上述目的，通过以下技术方案实现，一种水洗塔污水再利用系统，包括水洗塔和污水池，其特征是：所述水洗塔通过管线连接第一循环液泵，所述第一循环液泵与带式过滤机连接，所述带式过滤机通过管线分别与污水池和水洗塔顶的自来水管线连接。
所述带式过滤机与水洗塔顶的自来水管线之间连接有第二循环液泵。
有益效果：通过增加循环液泵和两条管线将水洗塔的酸水溶液引致带式过滤机上，通过控制酸水溶液流量来代替铵洗，洗过的滤液通过循环液泵P2将水再引致水洗塔顶与新鲜自来水重新进入塔内洗涤尾气。可以节约用氯化铵1t/d，节约新鲜自来水3t/d。
