申请日2011.11.24
公开(公告)日2012.07.11
IPC分类号C02F11/04; C02F3/30; C02F11/12
摘要
本实用新型公开了一种具有高效率、低消耗的污泥减量化系统，包括泥水分离设备、生物选择池、缺氧池、好氧处理池，所述泥水分离设备与生物选择池连通，所述生物选择池与缺氧池连通，所述缺氧池与好氧处理池连通。该污泥减量化系统通过泥水分离、浓缩、浓缩后污泥经过厌氧消化后回流到生物缺氧和生物好氧消化的工艺设计，使微生物代谢状态快速切换，其正常的能量耦联路径被阻断，致使剩余污泥产量大幅度减少，污泥沉淀池规模减小、污泥压滤设备规格减小、污泥填埋处理量减小。实现污水处理工程的建设和运行成本较大幅度降低，较大提高污泥处理效率。
权利要求书

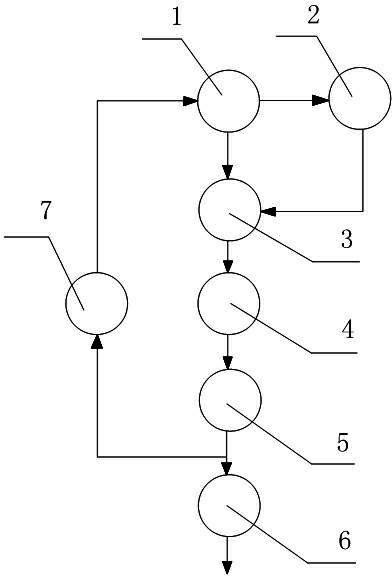

1.具有高效率、低消耗的污泥减量化系统，其特征在于：包括泥水分离设备(1)、生物选择池(3)、缺氧池(4)、好氧处理池(5)，所述泥水分离设备(1)与生物选择池(3)连通，所述生物选择池(3)与缺氧池(4)连通，所述缺氧池(4)与好氧处理池(5)连通。
2.如权利要求1所述的具有高效率、低消耗的污泥减量化系统，其特征在于：所述泥水分离设备(1)设置有污泥出口和污水出口，所述污泥出口连接有厌氧反应池(2)，所述厌氧反应池(2)与生物选择池(3)连通。
3.如权利要求2所述的具有高效率、低消耗的污泥减量化系统，其特征在于：所述污水出口与生物选择池(3)连通。
4.如权利要求2所述的具有高效率、低消耗的污泥减量化系统，其特征在于：所述好氧处理池(5)连通有消毒池(6)。
5.如权利要求4所述的具有高效率、低消耗的污泥减量化系统，其特征在于：所述泥水分离设备(1)、厌氧反应池(2)、生物选择池(3)、缺氧池(4)、好氧处理池(5)以及消毒池(6)之间均通过管道连通。
6.如权利要求1所述的具有高效率、低消耗的污泥减量化系统，其特征在于：所述好氧处理池(5)与泥水分离设备(1)连通。
7.如权利要求6所述的具有高效率、低消耗的污泥减量化系统，其特征在于：所述好氧处理池(5)与泥水分离设备(1)之间的管道上设置有回流泵(7)。
说明书
具有高效率、低消耗的污泥减量化系统
技术领域
本实用新型涉及一种污泥减量化系统，尤其是涉及一种具有高效率、低消耗的污泥减量化系统，属于污水处理、环境保护领域。
背景技术
随着我国污水处理过程中污泥排放量急剧增加，目前，已经统计的每年干污泥排量为130万吨，如果全部排放，年干污泥排量将达到840万吨，占我国总固体废弃物的3.2%;污泥必须实现“稳定化、无害化、减量化、资源化”已经成为污水处理环境保护的重要要求，污泥处理已经成为污水处理工程建设及运营的主要消耗之一。
目前有关污泥减量化的处理，国内外已经有广泛研究，主要分为生物处理及非生物处理(物理处理、化学处理)。
其中，生物处理方法是：集中剩余污泥，经过浓缩和脱水后，输送到污泥厌氧消化池，促使活性污泥中微生物细胞内脂肪、蛋白质、糖类通过内呼吸作用消耗及通过厌氧污泥中的甲烷八叠球菌、甲烷球菌、甲烷杆菌中的乙醇脱氢酶催化下的还原作用实现羰基还原，生成H2、CH4 和CO2 ,约可使挥发性污泥量减少30~50%，实现污泥的减量化及污泥运输费用节省、污泥填埋量减少，并产生以甲烷为主要成分的沼气，实现生物能向更方便人类利用方向转化。研究结果表明：对于传统的减量化方法，需要建造专用的污泥厌氧消化池，且厌氧消化池中污泥停留时间一般需达到：20~25天，才能达到规范要求的消解水平，污泥消化的工程建设投资额已经占到污水处理全部工程投资的20%~50%。
在生物处理过程中，污泥厌氧消化需要专用的厌氧消化池、沼气收集贮存设备、沼气燃放设备，将大幅度增加污水厂工程造价，据一般性估算，约为污水厂造价的近50%。
目前除生物处理外，污泥也已经研究了多种物理、化学处理技术用于污泥厌氧消化前的预处理：1.机械处理法;2.超声波预处理;3.臭氧处理技术;4热预处理;5.微波法;6.冷冻法;7.辐射法;8.臭氧法;9.氯气法;10.二氧化氯法;11.酸碱法。相对于生物处理法，目前选用的机械、物理、化学法存在着能耗高、设备配置造价较高、处理能耗高的不足。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点和不足，提供一种具有高效率、低消耗的污泥减量化系统，该污泥减量化系统通过泥水分离、浓缩、浓缩后污泥经过厌氧消化后回流到生物缺氧和生物好氧消化的工艺设计，使微生物代谢状态快速切换，其正常的能量耦联路径被阻断，致使剩余污泥产量大幅度减少，污泥沉淀池规模减小、污泥压滤设备规格减小、污泥填埋处理量减小。实现污水处理工程的建设和运行成本较大幅度降低，较大提高污泥处理效率。
本实用新型的目的通过下述技术方案实现：具有高效率、低消耗的污泥减量化系统，包括泥水分离设备、生物选择池、缺氧池、好氧处理池，所述泥水分离设备与生物选择池连通，所述生物选择池与缺氧池连通，所述缺氧池与好氧处理池连通。
所述泥水分离设备设置有污泥出口和污水出口，所述污泥出口连接有厌氧反应池，所述厌氧反应池与生物选择池连通。
所述污水出口与生物选择池连通。
所述好氧处理池连通有消毒池。
所述泥水分离设备、厌氧反应池、生物选择池、缺氧池、好氧处理池以及消毒池之间均通过管道连通。
所述好氧处理池与泥水分离设备连通。
所述好氧处理池与泥水分离设备之间的管道上设置有回流泵。
综上所述，本实用新型的有益效果是：该污泥减量化系统通过泥水分离、浓缩、浓缩后污泥经过厌氧消化后回流到生物缺氧和生物好氧消化的工艺设计，使微生物代谢状态快速切换，其正常的能量耦联路径被阻断，致使剩余污泥产量大幅度减少，污泥沉淀池规模减小、污泥压滤设备规格减小、污泥填埋处理量减小。实现污水处理工程的建设和运行成本较大幅度降低，较大提高污泥处理效率。
