申请日2011.12.30
公开(公告)日2012.09.12
IPC分类号B01D29/52; B01D29/66; B01D29/33
摘要
本实用新型公开了一种用于垃圾处理的污水净化器，旨在提供一种占地面积小、运行成本较低、处理效果好的污水净化器。本实用新型包括密封壳体(1)，所述密封壳体(1)上下部分别为过滤仓(11)、清水仓(12)，所述过滤仓(11)与清水仓(12)之间设有密封法兰(5)，过滤仓(11)内设有若干高密度滤管(3)，高密度滤管(3)上部设有密封压板(2)，高密度滤管(3)下部穿过所述密封法兰(5)并与清水仓(12)连通，过滤仓(11)底部设有盐液进管(8)及排渣管(7)，盐液进管(8)与外部的输液增压泵(9)连通，排渣管(7)与外部连通，所述清水仓(12)底部设有清水出口(6)。本实用新型可广泛应用于垃圾净化处理设备领域。
权利要求书

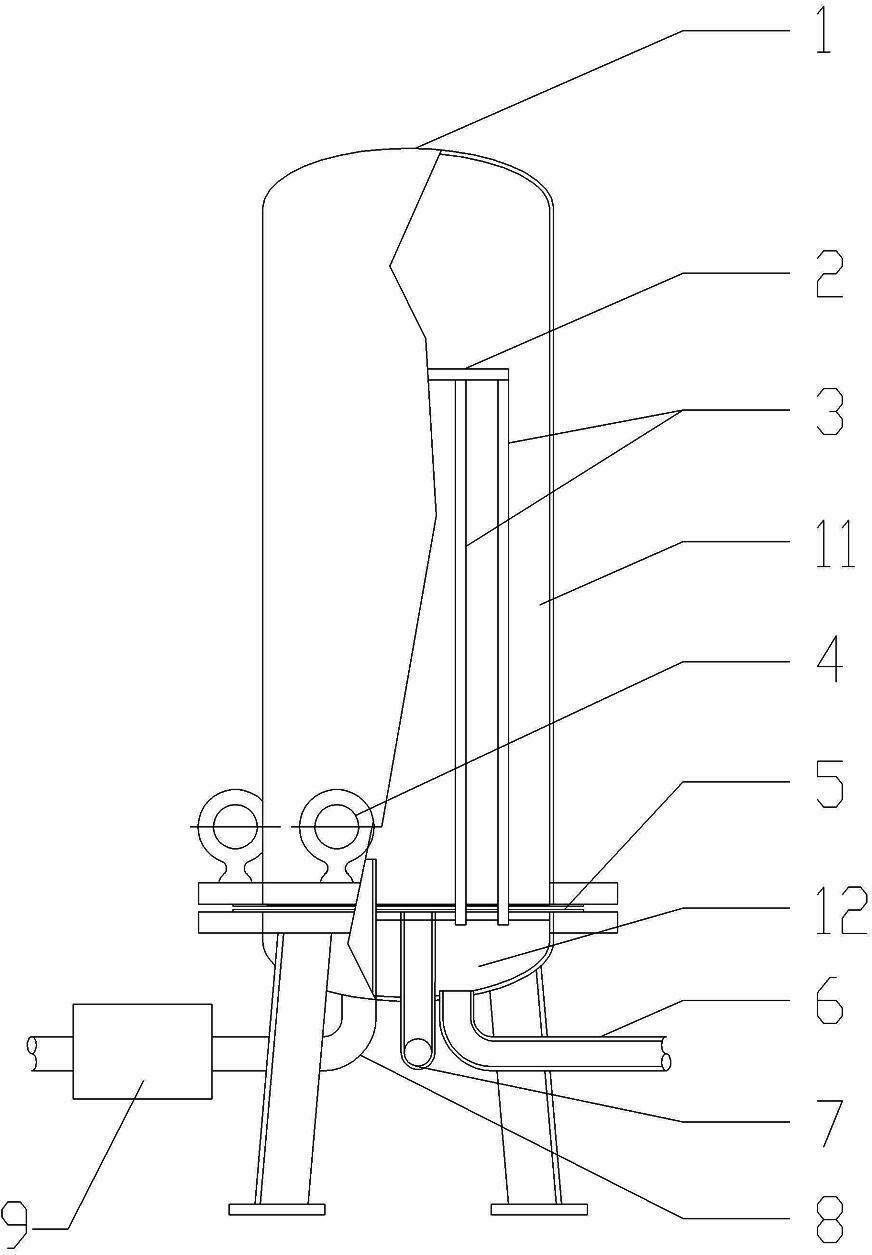

1.一种用于垃圾处理的污水净化器，包括密封壳体(1)，其特征在于：所述密封壳体(1)的上下部分别为过滤仓(11)、清水仓(12)，所述过滤仓(11)与所述清水仓(12)之间设置有密封法兰(5)，所述过滤仓(11)内设置有若干高密度滤管(3)，所述高密度滤管(3)上部设有密封压板(2)，所述高密度滤管(3)下部穿过所述密封法兰(5)并与所述清水仓(12)连通，所述过滤仓(11)的底部设有盐液进管(8)及排渣管(7)，所述盐液进管(8)穿过所述清水仓(12)与外部的输液增压泵(9)连通，所述排渣管(7)穿过所述清水仓(12)与外部连通，所述清水仓(12)底部设有清水出口(6)。
2.根据权利要求1所述的一种用于垃圾处理的污水净化器，其特征在于：所述密封法兰(5)上配合有若干快速螺栓(4)。
3.根据权利要求1所述的一种用于垃圾处理的污水净化器，其特征在于：所述高密度滤管(3)为陶瓷过滤器。
说明书
一种用于垃圾处理的污水净化器
技术领域
本实用新型涉及一种用于垃圾处理的污水净化器。
背景技术
垃圾处理过程中产生的污水含有各类有害物质，如果直接排放，必然造成环境污染，因此必须对污水进行进一步净化处理达到排放标准后方可排放， 目前常用的污水净化方式主要有以下两种：1.沉淀法;是将盐液引往集水池，在集水池内进行化学和物理的盐份沉淀、过滤，然后排掉清水。此种方法中所采用的集水池占地面积大，该方法整体运行费用高、工艺较为复杂且除盐效果一般，因此，不适合广泛采用。
2.过滤法;此方法采用单一金属纤维烧结滤芯、金属粉末烧结滤芯、金属丝网烧结滤芯、高分子微孔PE/PA滤芯、聚丙烯折叠式滤芯、线缠绕式滤芯、非金属纤维烧结滤芯等过滤器进行过滤，采用此方法耐腐蚀性较好、成本低、体积小。但在实际应用中，该方法污水处理效率较低，而且过滤不彻底、不容易清理。
实用新型内容
本实用新型所要解决的技术问题是克服现有技术的不足，提供一种占地面积小、运行成本较低、处理效果好的用于垃圾处理的污水净化器。
本实用新型所采用的技术方案是：本实用新型包括密封壳体，所述密封壳体的上下部分别为过滤仓、清水仓，所述过滤仓与所述清水仓之间设置有密封法兰，所述过滤仓内设置有若干高密度滤管，所述高密度滤管上部设有密封压板，所述高密度滤管下部穿过所述密封法兰并与所述清水仓连通，所述过滤仓的底部设有盐液进管及排渣管，所述盐液进管穿过所述清水仓与外部的输液增压泵连通，所述排渣管穿过所述清水仓与外部连通，所述清水仓底部设有清水出口。
所述密封法兰上配合有若干快速螺栓。
所述高密度滤管为陶瓷过滤器。
本实用新型的有益效果是：本实用新型中，所述密封壳体的上下部分别为过滤仓、清水仓，所述过滤仓与所述清水仓之间设置有密封法兰，所述过滤仓内设置有若干高密度滤管，所述高密度滤管上部设有密封压板，所述高密度滤管下部穿过所述密封法兰并与所述清水仓连通，采用若干高密度滤管进行污水过滤，垃圾处理过程中经化学中和反应产生的盐份液体经过输液增压泵加压输送到所述过滤仓内，再由若干所述高密度滤管进行高密度物理净化过滤，洁净水分渗入所述高密度滤管，并延所述高密度滤管内壁流入所述清水仓内，盐液中的杂质被阻挡在滤管外部的周向外壁上。与现有技术相比，本实用新型工艺简单、运行成本较低、占地小、效率高、过滤彻底，经处理后的污水能达到环保一级排放标准。
