申请日2012.02.20
公开(公告)日2012.11.28
IPC分类号C02F9/12; C02F1/78
摘要
本实用新型涉及一种污水处理装置，包括废水槽，进水管道，制氧机，流量计，臭氧发生器，所述污水处理装置还包括混合泵，净水池，混合泵通过进水管道与废水槽相连，通过出水管道与净水池相连，净水池上设有一个溢流排水管，本实用新型利用高浓度臭氧水快速杀灭污水中的细菌和病毒，经本实用新型消毒后的污水可以直接排入公共排污管道，安全无污染，本实用新型的设备体积小巧，适用范围广。
权利要求书

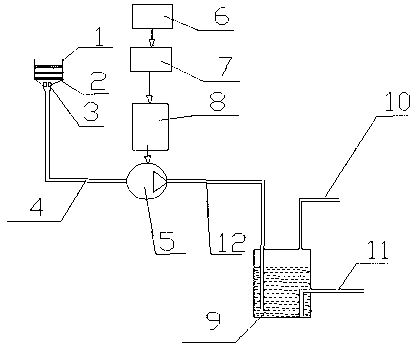

1.一种污水处理装置，包括废水槽(1)，进水管道(4)，制氧机(6)，流量计(7)，臭氧发生器(8)，其特征在于：所述污水处理装置还包括混合泵(5)，净水池(9)，混合泵(5)通过进水管道(4)与废水槽(1)相连，再通过出水管道(12)与净水池(9)相连，所述净水池(9)上设有一个溢流排水管(11)。
2.根据权利要求1所述的一种污水处理装置，其特征在于：在所述的废水槽(1)中设有过滤装置(2)。
3.根据权利要求2所述的一种污水处理装置，其特征在于：所述的过滤装置(2)至少设有1个。
4.根据权利要求1或2所述的一种污水处理装置，其特征在于：在所述的废水槽(1)中还设有磁铁(3)。
5.根据权利要求4所述的一种污水处理装置，其特征在于：所述的磁铁(3)至少设有1块。
6.根据权利要求1或2所述的一种污水处理装置，其特征在于：在所述的净水池上还设有用于排放残余臭氧的残余臭氧排放管(10)。
说明书
一种污水处理装置
技术领域
本实用新型涉及一种污水消毒装置，特别涉及一种污水处理装置。
背景技术
利用臭氧的消毒作用处理污水是一种十分普遍的技术，常在大型污水处理厂使用，是一种连续处理的的高效污水处理装置，但其设备庞大，不适合分散和小规模的污水处理，医院等场所经常会排出被细菌和病毒污染的污水，这些污水不能直接被排出，国家规定必须经过处理，否则后果不堪设想。这些场所很多是零散的，很难将其排出的污水收集后统一处理，只能一池一池地处理，不能连续处理污水，处理污水的效率较低。
实用新型内容
本实用新型的目的是提供一种小型的，可以连续处理污水的污水处理设备。
为达到上述目的，本实用新型采用的方法是：一种污水处理装置，包括废水槽，进水管道，制氧机，流量计，臭氧发生器，所述污水处理装置还包括混合泵，净水池，混合泵通过进水管道与废水槽相连，再通过出水管道与净水池相连，所述净水池上设有一个溢流排水管。
作为本实用新型的一种改进，在所述的废水槽中设有过滤装置。
作为本实用新型的一种改进，所述的过滤装置至少设有1个。
作为本实用新型的一种改进，在所述的废水槽中还设有磁铁。
作为本实用新型的一种改进，所述的磁铁至少设有1块。
作为本实用新型的一种改进，在所述的净水池上还设有用于排放残余臭氧的残余臭氧排放管。
本实用新型的有益效果是：利用高浓度臭氧水快速杀灭污水中的细菌和病毒，经本实用新型消毒后的污水可以直接排入公共排污管道，安全无污染，本实用新型的设备体积小巧，适用范围广。
