申请日2012.02.21
公开(公告)日2012.10.10
IPC分类号H02J7/00; H02J9/00; H02J7/32
摘要
本实用新型涉及一种用于污水处理装置的风光互补供电系统,属于发电技术领域。该用于污水处理装置的风光互补供电系统包括用于给污水处理装置供电的蓄电池和用于给蓄电池充电的发电装置，发电装置包括风力发电机、太阳能发电装置和风光互补控制器，风力发电机的输出端和太阳能发电装置的输出端均连接风光互补控制器的输入端，风光互补控制器的输出端连接蓄电池的输入端。该用于污水处理装置的风光互补供电系统可以保证在野外对污水处理装置进行更为方便、稳定、环保的供电。
权利要求书

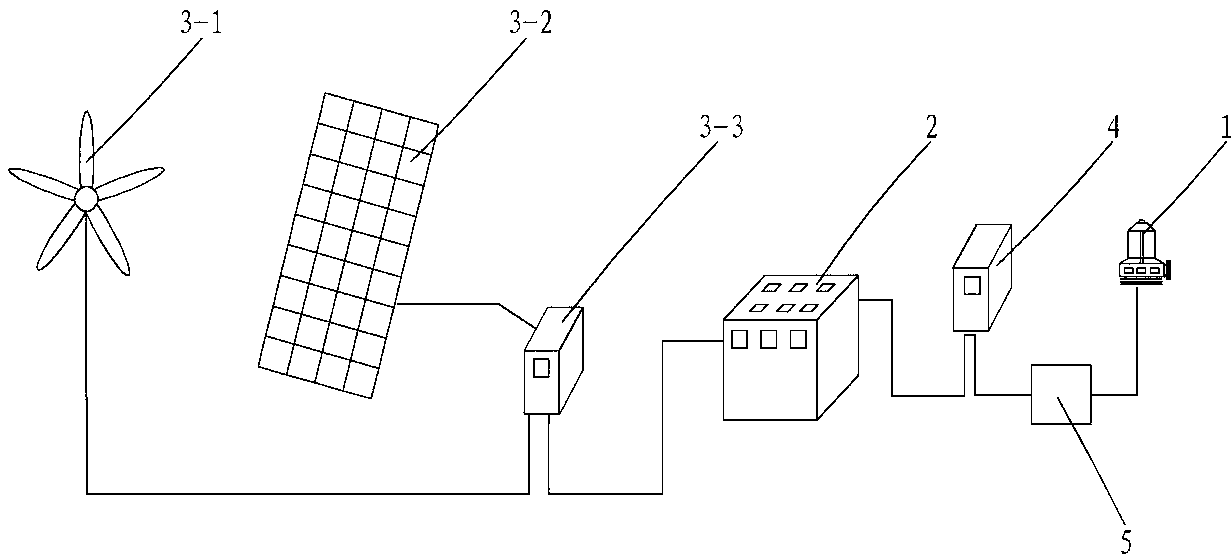

1.一种用于污水处理装置的风光互补供电系统，包括用于给污水处理装置供电的蓄电池和用于给蓄电池充电的发电装置，其特征在于：所述发电装置包括风力发电机、太阳能发电装置和风光互补控制器，所述风力发电机的输出端和太阳能发电装置的输出端均连接风光互补控制器的输入端，所述风光互补控制器的输出端连接蓄电池的输入端。
2.如权利要求1所述用于污水处理装置的风光互补供电系统，其特征在于：还设有逆变器，所述蓄电池的输出端连接逆变器的输入端，所述逆变器的输出端连接污水处理装置。
3.如权利要求2所述用于污水处理装置的风光互补供电系统，其特征在于：还设有整流器，所述逆变器的输出端连接整流器的输入端，所述整流器的输出端连接污水处理装置。
说明书
用于污水处理装置的风光互补供电系统
技术领域
本实用新型涉及一种对污水处理装置供电的系统，属于发电技术领域。
背景技术
目前，在污水处理中往往需要外接电源，但是污水处理装置一般设置于远离供电系统的地区。
据申请人了解，使用蓄电池供电，供电时间短，电量不大;使用柴油或汽油发电机，不够环保，还需要人员定期值班;单独使用风力发电利用风作为能量来源，受风力大小影响电频率不能保持稳定不变;而且风资源难以精确预测，发电不可控制，发电量常常波动;单独使用太阳能发电装置，太阳能发电装置一般仅采用硅晶片发电，因此能源转换率低，且受天气影响不能保证电能的稳定输出。
实用新型内容
本实用新型要解决的技术问题是针对现有技术不足，提供一种综合采用风力和太阳能发电装置对污水处理装置进行供电的系统。
本实用新型为解决上述技术问题提出的技术方案是：一种用于污水处理装置的风光互补供电系统，包括用于给污水处理装置供电的蓄电池和用于给蓄电池充电的发电装置，所述发电装置包括风力发电机、太阳能发电装置和风光互补控制器，所述风力发电机的输出端和太阳能发电装置的输出端均连接风光互补控制器的输入端，所述风光互补控制器的输出端连接蓄电池的输入端。
上述技术方案的改进是：还设有逆变器，所述蓄电池的输出端连接逆变器的输入端，所述逆变器的输出端连接污水处理装置。
上述技术方案的改进是：还设有整流器，所述逆变器的输出端连接整流器的输入端，所述整流器的输出端连接污水处理装置。
本实用新型具有的有益效果是:由于设置了用于污水处理装置的风光互补供电系统，综合采用风力和太阳能发电装置对污水处理装置进行供电，可以保证在野外对污水处理装置进行更为方便、稳定、环保的供电。
