申请日2011.12.30
公开(公告)日2012.10.10
IPC分类号C02F103/28; C02F3/28
摘要
本实用新型属于化工设备技术领域，涉及一种生产再生废纸工艺中的废水处理系统，为了解决现有生产再生废纸工艺中的废水处理系统中的循环厌氧反应器在工作时，废水中的厌氧污泥容易在循环厌氧反应器内钙化接垢，影响整个系统运行的问题，本实用新型提供了一种生产再生废纸工艺中的废水处理系统，包括设有循环厌氧反应器的循环水路，所述循环水路还包括与循环厌氧反应器串联的除垢器，所述除垢器包括进水端、出水端以及漏斗，所述漏斗顶部连通进水端和出水端，采用以上技术方案即可有效的解决上述技术问题。
权利要求书
1.一种生产再生废纸工艺中的废水处理系统，包括设有循环厌氧反应器的循 环水路，其特征在于所述循环水路还包括与循环厌氧反应器串联的除垢器，所 述除垢器包括进水端、出水端以及漏斗，所述漏斗顶部连通进水端和出水端。
2.根据权利要求1所述的一种生产再生废纸工艺中的废水处理系统，其特征 在于所述漏斗底部设有平衡水口。
3.根据权利要求2所述的一种生产再生废纸工艺中的废水处理系统，其特征 在于所述循环水路还包括连通出水端及循环厌氧反应器的污泥槽。
说明书
一种生产再生废纸工艺中的废水处理系统
技术领域
本实用新型属于化工设备技术领域，涉及一种生产再生废纸工艺中的废水 处理系统。
背景技术
目前生产再生纸废的废水处理过程中广泛运用了循环厌氧反应器(本段以 下简称IC反应器)，该方法能够有效降低废水中的COD含量，并且能承受高 COD废水冲击。但是在长时间运行和跟踪下发现，IC反应器中厌氧污泥存在钙 化结垢现象，IC运行一段时间以后，需要处理反应器内堆积钙化的污泥，以保 证IC反应器能正常运行，这样就提高了运行成本，增加了劳动量，对于废水处 理系统也带来一定安全隐患。
实用新型内容
本实用新型所要解决的技术问题是现有生产再生废纸工艺中的废水处理系 统中的循环厌氧反应器在工作时，废水中的厌氧污泥容易在循环厌氧反应器内 钙化，丧失活性，影响整个系统运行的问题，并针对该问题提供一种生产再生 废纸工艺中的废水处理系统。
本实用新型通过以下技术方案解决上述技术问题：

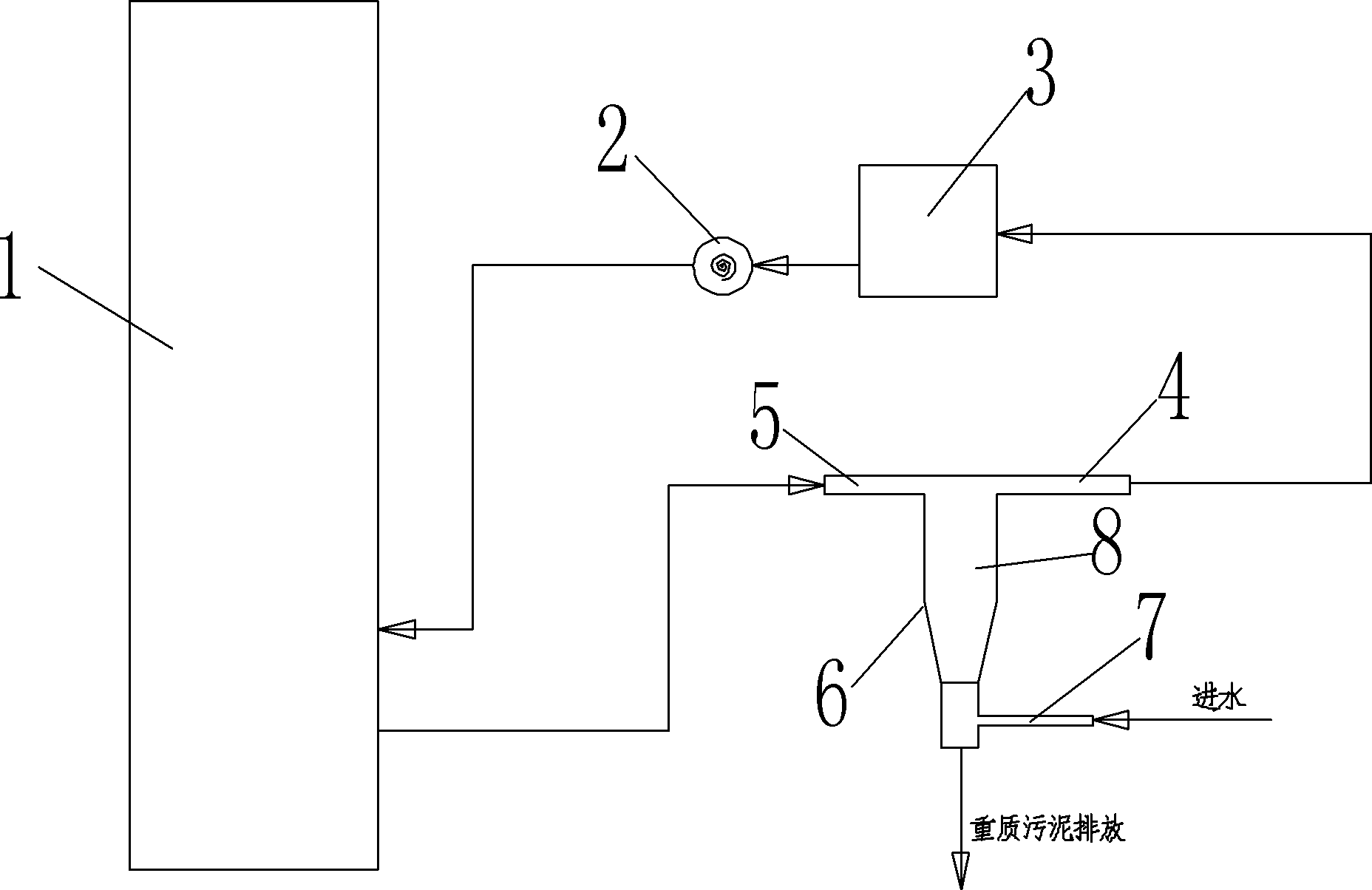

一种生产再生废纸工艺中的废水处理系统，包括设有循环厌氧反应器的循 环水路，其特征在于所述循环水路还包括与循环厌氧反应器串联的除垢器，所 述除垢器包括进水端、出水端以及漏斗，所述漏斗顶部连通进水端和出水端。
采用上述结构后，废水中运行一段时间后的钙化厌氧污泥在除垢器的漏斗 处分离并从所述废水处理系统排出，避免循环厌氧反应器中厌氧污泥钙化累积。
本实用新型所述厌氧污泥中部分已经钙化的污泥密度变大，而其余部分没 有被钙化，密度相对较小，为便于表述，对于那些密度较大的钙化部分称为重 质污泥，而密度较小未被钙化部分称为轻质污泥，所述轻质污泥为未丧失活性， 可再次利用的活性污泥。本实用新型发现，由于重质污泥与轻质污泥比重不同， 经漏斗排出的污泥通常为重质污泥，然而，由进水端进入漏斗顶部的废水形成 涡流，往往产生一定离心力，所述离心力使排出的重质钙化污泥中含有部分轻 质污泥，最终造成从漏斗排出的污泥并非全部是重质污泥，从而造成轻质污泥 的浪费。
为此本实用新型作了进一步的改进方案，即所述漏斗底部设有平衡水口。 从平衡水口处通水，从平衡水口通入水的压力与污泥沉淀的离心力形成一对近 似平衡力，通过对平衡水压力的调节，使轻质污泥与重质污泥有效分离，品质 优良的轻质污泥被重新送回至漏斗顶部，同时，平衡水口处通水的压力能够搅 动位于漏斗底部的重质污泥，防止其堵塞漏斗。
对于轻质污泥，本实用新型安排这样一种结构：所述循环水路还包括连通 出水端及循环厌氧反应器的污泥槽。轻质污泥可最终沉淀于污泥槽内，结合除 垢器，可实现轻重质污泥的分类收集。
