申请日2012.02.15
公开(公告)日2012.10.03
IPC分类号C02F1/00
摘要
本实用新型公开了一种用于生活饮用水处理的冷热一体化净水装置，加热箱上设置进水管和热水出水龙头，热水出水龙头位于加热箱箱体外壁的上部，进水管位于加热箱箱体的下部，加热箱箱体内部设置加热管、上液位计和下液位计，其中上液位计的位置高于热水出水龙头，下液位计位于上液位计的下方，下液位计的位置低于热水出水龙头，加热管设置在加热箱箱体内部的下方，其位置低于下液位计，进水管上设置进水电磁阀，该进水电磁阀另一端水管与进水管之间设置净水器，净水器与进水电磁阀之间设置冷水龙头。利用本实用新型的冷热一体化净水装置可以提供直接饮用的纯净水;并避免了冷热混合水、反复加热的千沸水的产生。
权利要求书

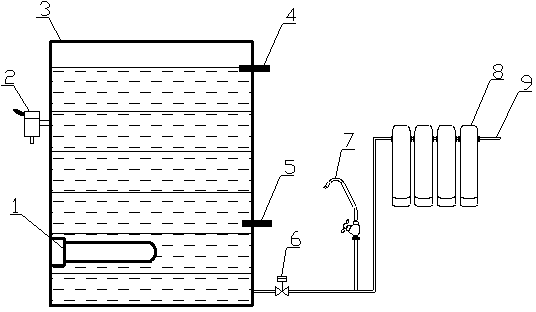

1.一种用于生活饮用水处理的冷热一体化净水装置，其特征在于，包括加热管[1]、热水出水龙头[2]、加热箱[3]、上液位计[4]、下液位计[5]、进水电磁阀[6]、冷水龙头[7]、净水器[8]和进水管[9];
加热箱[3]上设置进水管和热水出水龙头[2]，热水出水龙头[2]位于加热箱[3]箱体外壁的上部，进水管位于加热箱[3]箱体的下部，加热箱[3]箱体内部设置加热管[1]、上液位计[4]和下液位计[5]，其中上液位计[4]的位置高于热水出水龙头[2]，下液位计[5]位于上液位计[4]的下方，下液位计[5]的位置低于热水出水龙头[2]，加热管[1]设置在加热箱[3]箱体内部的下方，其位置低于下液位计[5]，进水管上设置进水电磁阀[6]，该进水电磁阀[6]另一端水管与进水管[9]之间设置净水器[8]，净水器[8]与进水电磁阀[6]之间设置冷水龙头[7]。
2.根据权利要求1所述的用于生活饮用水处理的冷热一体化净水装置，其特征在于，加热箱[3]箱体的材料为不锈钢。
说明书
一种用于生活饮用水处理的冷热一体化净水装置
技术领域
本实用新型属于水处理技术领域，特别是一种用于生活饮用水处理的冷热一体化净水装置。
背景技术
冷热一体化净水装置用于将自来水或相当于自来水的水源净化成可直接饮用的纯净水，并可同时提供冷水和热水两种温度的水。
传统的水加热器仅包含一个加热桶、加热管、进水浮球阀、热水咀。工作时自来水由进水浮球阀进入到加热桶中，通过加热管进行加热，加热后的水由热水咀放出。这种水加热器在工用会出现冷热水混合、加热桶内的水被反复加热的现象，且不能提供可直接饮用的纯净水。
实用新型内容
本实用新型所解决的技术问题在于提供一种用于生活饮用水处理的冷热一体化净水装置，在加热时不会出现冷热水混合和反复加热的现象。
实现本实用新型目的的技术解决方案为：一种用于生活饮用水处理的冷热一体化净水装置，包括加热管、热水出水龙头、加热箱、上液位计、下液位计、进水电磁阀、冷水龙头、净水器和进水管;
加热箱上设置进水管和热水出水龙头，热水出水龙头位于加热箱箱体外壁的上部，进水管位于加热箱箱体的下部，加热箱箱体内部设置加热管、上液位计和下液位计，其中上液位计的位置高于热水出水龙头，下液位计位于上液位计的下方，下液位计的位置低于热水出水龙头，加热管设置在加热箱箱体内部的下方，其位置低于下液位计，进水管上设置进水电磁阀，该进水电磁阀另一端水管与进水管之间设置净水器，净水器与进水电磁阀之间设置冷水龙头。
本实用新型与现有技术相比，其显著优点为：1)本实用新型的冷热一体化净水装置结构简单，易于生产;2)利用本实用新型的冷热一体化净水装置可以提供直接饮用的纯净水;3)利用本实用新型的冷热一体化净水装置在加热水时不会产生冷热混合水、反复加热的千沸水现象。
