申请日2011.12.27
公开(公告)日2012.10.31
IPC分类号E04B1/66; E06B1/70; E06B7/16; E04F15/18
摘要
一种卫生间门脚防水处理结构，属于建筑装修的技术领域，具体涉及卫生间门脚地面防水处理结构，该结构的特殊之处在于：在卫生间门外钢筋混凝土楼板上设置水泥墩围挡，延伸至门槛处的防水层延伸至卫生间门外钢筋混凝土楼板上的水泥墩围挡处并延伸上围挡和门洞口两侧的卫生间墙体上;延伸至门槛处的防水层下面罩有防水型钢，防水型钢通过膨胀螺栓或粘接剂与防水混凝土楼墩连接，防水型钢的两侧设有水泥基防水层和水泥基粘接层且两者厚度只和小于或等于防水型钢的高度，且防水层与延伸至门槛处的防水层衔接，水泥基粘接层上面铺设门槛石;本实用新型的防水效果突出，施工工序简单，易操作，可以提高工程质量。
权利要求书

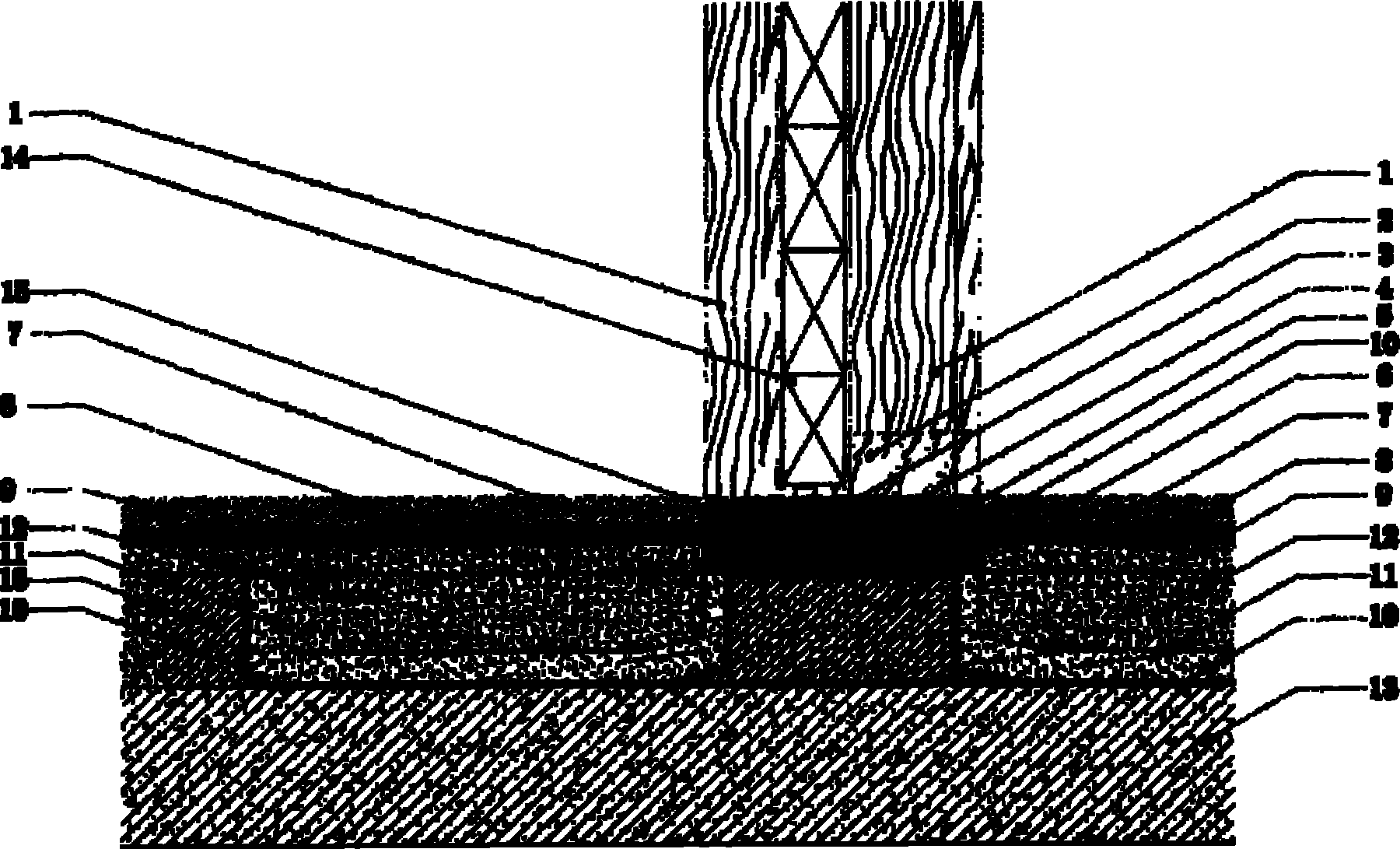

1.一种卫生间门脚防水处理结构，包括：门套，安装在卫生间门洞的墙体上、门，安装于门套上、门槛石，铺设于门套立柱之间，门洞的下方、防水层，从卫生间内地面延伸至门槛处并延伸上墙，卫生间室内的防水层上铺设有干拌砂浆找平层，干拌砂浆找平层上铺设有细石混凝土层，细石混凝土层上铺设有干拌砂浆找平层，干拌砂浆找平层上铺设有砂浆粘接层，砂浆粘接层上铺设有地板石，其特征在于：所述的卫生间门洞外钢筋混凝土楼板上设置门形的水泥墩围挡，其开口端水泥墩与卫生间门洞两侧的墙体连接;
所述的延伸至门槛处的防水层延伸至卫生间门外钢筋混凝土楼板上的水泥墩围挡处并延伸上围挡和门洞口两侧的卫生间墙体上;
所述的延伸至门槛处的防水层上设置防水混凝土楼墩，防水型钢通过膨胀螺栓或粘接剂与门槛处的防水混凝土楼墩连接，防水层罩于防水型钢和防水混凝土楼墩上与延伸至门槛处的防水层衔接，罩于防水型钢上的防水层的两侧铺设水泥基防水层和水泥基粘接层且两者厚度只和小于或等于防水型钢的高度，水泥基粘接层上面粘接铺设门槛石;
所述的延伸至卫生间门外地面上的水泥墩围挡处并延伸上围挡上的防水层上铺设有干拌砂浆找平层，干拌砂浆找平层上铺设有细石混凝土层，细石混凝土层和围挡顶面上铺设干拌砂浆找平层，干拌砂浆找平层通过砂浆粘接层粘接卫生间室外地板石;所述的门套卫生间内部分靠近门槛石部分粘贴石材饰面，高度与踢脚板相同。
2.根据权利要求1所述的一种卫生间门脚防水处理结构，其特征在于：所述防水型钢的长度与门洞的宽度相同。
3.根据权利要求1所述的一种卫生间门脚防水处理结构，其特征在于：所述的水泥基防水层的厚度为防水型钢的高度的三分之二。
4.根据权利要求1或2或3所述的一种卫生间门脚防水处理结构，其特征在于：防水型钢为角钢或Τ型钢或带钢。
5.根据权利要求1所述的一种卫生间门脚防水处理结构，其特征在于：所述的门槛石的底面与所述的防水型钢相应的位置开有凹槽。
6.根据权利要求1所述的一种卫生间门脚防水处理结构，其特征在于：所述的水泥墩围挡的高度等于门槛处的防水混凝土楼墩的高度相同。
7.根据权利要求1或6所述的一种卫生间门脚防水处理结构，其特征在于：所述的卫生间室内外铺设的细石混凝土层的顶面与门槛处的防水混凝土楼墩的顶面平齐。
8.根据权利要求1或6所述的一种卫生间门脚防水处理结构，其特征在于：所述的水泥墩围挡的顶面与细石混凝土层的顶面平齐。
9.根据权利要求1所述的一种卫生间门脚防水处理结构，其特征在于：所述的水泥墩围挡开口端的宽度大于门洞的宽度。
说明书
一种卫生间门脚防水处理结构
技术领域
本实用新型属于建筑装修的技术领域，具体涉及卫生间门脚地面防水处理。
背景技术
根据GB50327-2001《住宅装饰装修工程施工规范》的第六章防水工程6.3施工要点的6.3.3 防水层应从地面延伸到墙面，高出地面100mm;浴室墙面的防水层不得低于1800mm;《卫生间防水工程规范》第4条、卫生间防水工程特殊节点处理施工方法：卫生间门脚的防水处理，卫生间木门脚不能直接到地，离地20mm，底部由门槛石做门脚下部分而构成，达到木门脚的防水目的。
目前采用的卫生间门脚防水处理结构，会导致在施工安装过程中容易把门槛石下防水层破坏，还有过门槛石、水泥砂浆、JS防水涂层和建筑楼板热胀冷缩以及预应力等等不确定因素容易使JS防水层撕裂导致渗漏;再者，由于卫生间门洞处坡度最小，水渍易侵入地面内部，长期积累容易渗透出门外空间;其三，卫生间属于湿区，虽然门套离地20mm，但是长年累月门套容易受潮霉变腐蚀。
发明内容
本实用新型的目的在于克服现有技术的不足之处，提供一种施工过程简单、防破坏、防渗漏经久耐用的门脚防水处理结构。
为了实现本实用新型的目的，采用如下技术方案实施。
一种卫生间门脚防水处理结构，包括：门套，安装在卫生间门洞的墙 体上、门，安装于门套上、门槛石，铺设于门套立柱之间，门洞的下方、防水层，从卫生间内钢筋混凝土楼板延伸至门槛处并延伸上墙，卫生间室内的防水层上铺设有干拌砂浆找平层，干拌砂浆找平层上铺设有细石混凝土层，细石混凝土层上铺设有干拌砂浆找平层，干拌砂浆找平层上铺设有砂浆粘接层，砂浆粘接层上铺设有地板石，其特征在于：
所述的卫生间门洞外地面上设置门形的水泥墩围挡，其开口端水泥墩与卫生间门洞两侧的墙体连接;
所述的延伸至门槛处的防水层延伸至卫生间门外地面上的水泥墩围挡处并延伸上围挡和门洞口两侧的卫生间墙体上;
所述的延伸至门槛处的防水层上设置防水混凝土楼墩，防水型钢通过膨胀螺栓或粘接剂与门槛处的防水混凝土楼墩连接，防水层罩于防水型钢和防水混凝土楼墩上与延伸至门槛处的防水层衔接，罩于防水型钢上的防水层的两侧铺设水泥基防水层和水泥基粘接层且两者厚度只和小于或等于防水型钢的高度，水泥基粘接层上面粘接铺设门槛石;
所述的延伸至卫生间门外钢筋混凝土楼板上的水泥墩围挡处并延伸上围挡上的防水层上铺设有干拌砂浆找平层，干拌砂浆找平层上铺设有细石混凝土层，细石混凝土层和围挡顶面上铺设干拌砂浆找平层，干拌砂浆找平层通过砂浆粘接层粘接卫生间室外地板石;
所述的门套卫生间内部分靠近门槛石部分粘贴石材饰面，高度与踢脚板相同。
所述防水型钢的长度与门洞的宽度相同。
所述的水泥基防水层的厚度为防水型钢的高度的三分之二。
防水型钢为角钢或Τ型钢或带钢。
所述的门槛石的底面与所述的防水型钢相应的位置开有凹槽。
所述的水泥墩围挡的高度等于门槛处的防水混凝土楼墩的高度相同。
所述的卫生间室内外铺设的细石混凝土层的顶面与门槛处的防水混凝土楼墩的顶面平齐。
所述的水泥墩围挡的顶面与细石混凝土层的顶面平齐。
所述的水泥墩围挡开口端的宽度大于门洞的宽度。
有益效果
本实用新型增设卫生间室外钢筋混凝土楼板上的水泥墩围挡，使防水层得到了有效的延伸，采用一道水泥基防水层刚性防水，一道防水层为柔性防水，一道水泥基粘接层，三道防水效果突出;施工工序简单，符合国际标准防水标准，提高了施工质量;门套接地部分为石材，防止门套受潮霉变腐烂。
