申请日2011.12.26
公开(公告)日2012.11.07
IPC分类号C02F1/36; C02F9/10
摘要
一种超声波污水处理仪，其特征在于，包括内设超声波振泡器的溢水缸、污水直接进入到嵌套在溢水缸内的污水缸、污水缸连通到蓄水缸、散热装置、蒸馏水回收装置，其中污水缸跟蓄水缸之间通过两条不同的管道连接，一条管道通过开口连接在溢水缸上部清水出水管直接连接到蓄水缸，另一条管道在溢水缸底部通过螺杆排污器连接到蓄水缸，从蓄水缸出口连接出来的蒸汽溢出导管经过散热装置连接到蒸馏水回收装置。综合利用多种手段处理污水和污泥，利用超声波振泡器施加声波于污水污泥中，产生一系列物理和化学反应，明显改变液体中溶解态和颗粒物质的特性，高效率地处理污水污泥。
权利要求书
1.一种超声波污水处理仪，其特征在于，包括内设超声波振泡器的溢水缸、污水直接进入 到嵌套在溢水缸内的污水缸、污水缸连通到蓄水缸、散热装置、蒸馏水回收装置，其中 污水缸跟蓄水缸之间通过两条不同的管道连接，一条管道通过开口连接在溢水缸上部清 水出水管直接连接到蓄水缸，另一条管道在溢水缸底部通过螺杆排污器连接到蓄水缸， 从蓄水缸出口连接出来的蒸汽溢出导管经过散热装置连接到蒸馏水回收装置。
2.根据权利要求1所述超声波污水处理仪，其特征在于，所述螺杆排污器前端设有一个固 体出口，后方有个清液出水口，在螺杆排污器中有一中空螺杆，螺杆中间管道与溢水缸 连通，在管道外是螺杆的螺旋片，螺旋片间隔之间设有溢出污泥的溢出孔。
3.根据权利要求1所述超声波污水处理仪，其特征在于，所述污水缸内置在溢水缸之中， 直接接入污水管输送过来的污水，所述污水缸底部与溢水缸保持一定高度。
4.根据权利要求3所述超声波污水处理仪，其特征在于，所述溢水缸底部具有超声波振泡 器，所述溢水缸外壁上部有一个开口，连接的是清水出水管，所述清水出水管直接连接 到蓄水缸，在所述溢水缸底部设有一个沉淀物出口，连接到螺杆排污器，通过螺杆排污 器之后再导管连接到蓄水缸。
5.根据权利要求4所述超声波污水处理仪，其特征在于，在所述蓄水缸是一个密封的缸体， 在缸体内设有具有微波导管，在缸体底部设有超声波振泡仪，在蓄水缸上部有一个伸入 到缸内的蒸汽溢出导管，所述蒸汽溢出导管连接到后续的散热装置。
6.根据权利要求1所述超声波污水处理仪，其特征在于，所述散热装置包括散热器和散热 风扇，所述散热器设置在盘旋叠置的蒸汽溢出导管侧面，所述散热风扇在蒸汽溢出导管 的另外一面。
7.一种用根据权利要求5所述超声波污水处理仪来处理污水的方法，其特征在于，该方法 包括对污水进行超声波振泡，通过超声波促进污水中的微小粒子碰撞粘合沉淀，接下来 再通过螺旋排污器进一步分离污水和污泥，最后进行蒸发重新冷凝的方式进一步净化水 资源。
8.根据权利要求7所述处理污水的方法，其特征在于，在缸体底部的微波导管加速水分蒸 发从蒸汽溢出导管得到从污水中蒸发出来的水蒸汽，水蒸汽通过蒸汽溢出导管流到散热 装置进行冷凝。
说明书
超声波污水处理仪
【技术领域】
本发明涉及污水处理技术，尤其涉及综合应用物理机械、化学、热能方式处理污水。
【背景技术】
目前处理污水常用的工艺有多种，一般来说，包括厌氧-缺氧-好氧工艺(AAO)、吸附-生 物降解工艺(AB)、折流式厌氧工艺(ABR)、前置反硝化生物脱氮工艺(AO)、循环活性污 泥工艺(CASS)、间歇循环延时曝气活性污泥工艺(ICEAS)、膜生物反应器工艺(MBR)、 奥贝尔氧化沟脱氮除磷工艺(ORBAL)氧化沟工艺(OD)、序批式活性污泥工艺(SBR)、交 替式生物处理池工艺(UNITANK)等。
超声波强化生物过程的方法是用超声波来处理在污水或者污泥处理的某一位置或者生化 段上的污水或者污泥，它可以改善出水、减少污泥、增加朝气、增加碳源、消除膨胀污泥等。
但是对于复杂的污水和污泥处理，不是单一就超声波生物过程就可以完全处理净化，而 需要多种手段进行组合叠加，比如用机械，采用球磨、高压均质、剪切均质、溶菌产物离心 方法;用化学方法，采用电子脉冲;热能热解的方法处理，进行组合，有机结合互相弥补缺 点和不足之处。目前的污水处理系统，效率低下，通常采用单一系统完成净化处理，耗能较 大，不能满足现代污水处理需求量。
需要采取一种能结合多种手段来处理污泥污水的处理仪器，能够处理多种状况的污水， 而且高效率大排量，适合人口密集地方水处理系统。
【发明内容】

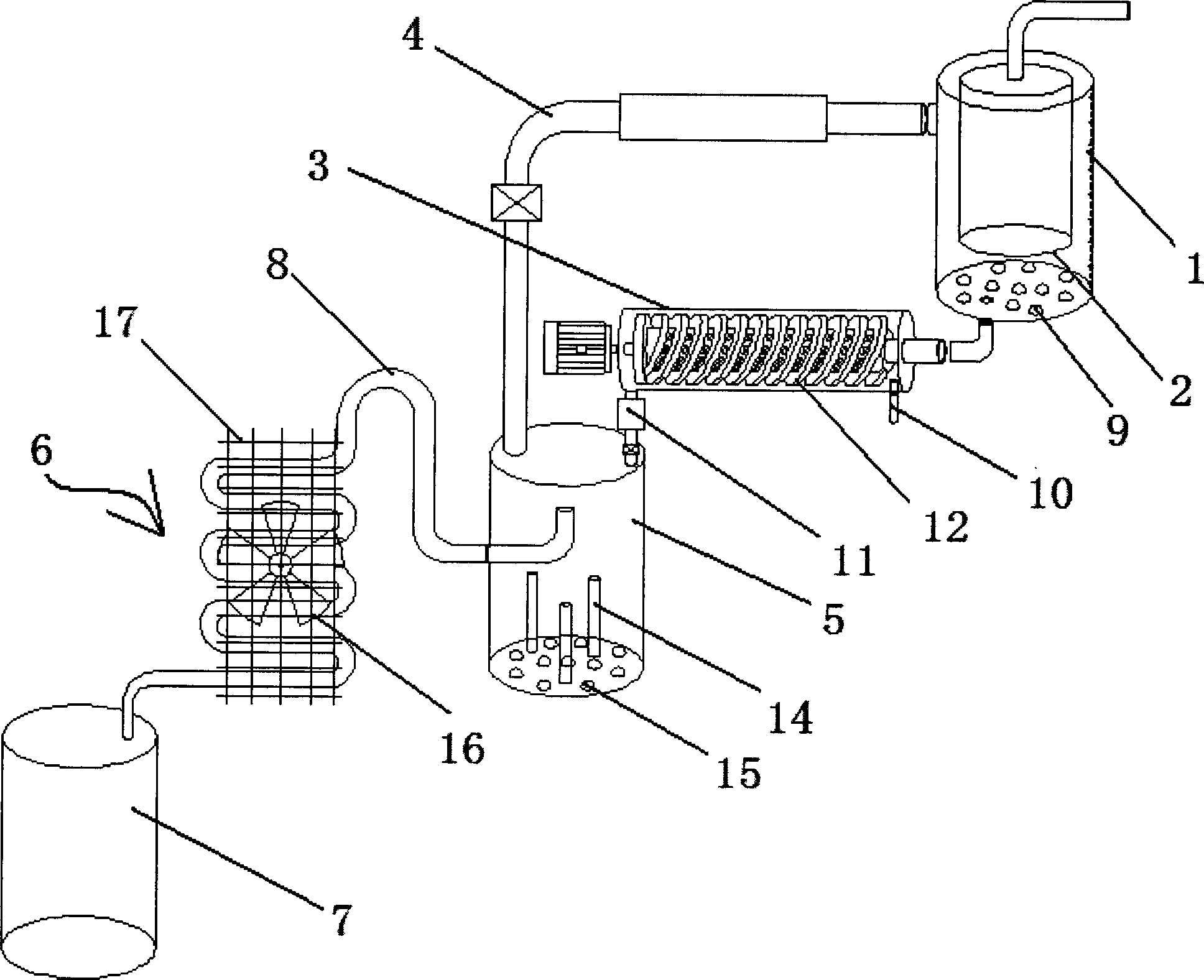

本发明的技术方案是：一种超声波污水处理仪，其特征在于，包括内设超声波振泡器的 溢水缸、污水直接进入到嵌套在溢水缸内的污水缸、污水缸连通到蓄水缸、散热装置、蒸馏 水回收装置，其中污水缸跟蓄水缸之间通过两条不同的管道连接，一条管道通过开口连接在 溢水缸上部清水出水管直接连接到蓄水缸，另一条管道在溢水缸底部通过螺杆排污器连接到 蓄水缸，从蓄水缸出口连接出来的蒸汽溢出导管经过散热装置连接到蒸馏水回收装置7。
所述螺杆排污器前端设有一个固体出口，后方有个清液出水口，在螺杆排污器中有一中 空螺杆，螺杆中间管道与溢水缸连通，在管道外是螺杆的螺旋片，螺旋片间隔之间设有溢出 污泥的溢出孔。
通过螺杆排污器的污泥和污水，同时从溢出孔溢出，在螺杆的反旋作用下，不溶于水的 大颗粒污泥被推至前方由固体出口排出，由于水的渗透力强，个被螺杆作故而从后方排出进 入清液过滤器过滤后流入蓄水缸。
所述污水缸内置在溢水缸之中，直接接入污水管输送过来的污水，所述污水缸底部与溢 水缸保持一定高度。
所述溢水缸底部具有超声波振泡器，所述溢水缸外壁上部有一个开口，连接的是清水出 水管，所述清水出水管直接连接到蓄水缸，在所述溢水缸底部设有一个沉淀物出口，连接到 螺杆排污器，通过螺杆排污器之后再导管连接到蓄水缸。
在所述蓄水缸是一个密封的缸体，在缸体内设有具有微波导管，在缸体底部设有超声波 振泡仪，在蓄水缸上部有一个伸入到缸内的蒸汽溢出导管，所述蒸汽溢出导管连接到后续的 散热装置。
所述散热装置包括散热器和散热风扇，所述散热器设置在盘旋叠置的蒸汽溢出导管侧面， 所述散热风扇在蒸汽溢出导管的另外一面。
该方法包括对污水进行超声波振泡，通过超声波促进污水中的微小粒子碰撞粘合沉淀， 接下来再通过螺旋排污器进一步分离污水和污泥，最后进行蒸发重新冷凝的方式进一步净化 水资源。
在缸体底部的微波导管加速水分蒸发从蒸汽溢出导管得到从污水中蒸发出来的水蒸汽， 水蒸汽通过蒸汽溢出导管流到散热装置进行冷凝。
本发明的有益效果是：综合利用多种手段处理污水和污泥，利用超声波振泡器施加声波 于污水污泥中，产生一系列物理和化学反应，明显改变液体中溶解态和颗粒物质的特性，高 效率地处理污水污泥。
