申请日2011.10.28
公开(公告)日2012.06.20
IPC分类号B01D21/02; B01D17/038; B01D21/26
摘要
本实用新型涉及污水沉降罐清洗及原油回收技术领域，是一种污水沉降罐在线清洗机和污水沉降罐在线清洗及原油回收装置;该污水沉降罐在线清洗机包括车体、清洗装置、小车动力传动装置、清洗装置动力装置和电机控制装置;在车体的底部安装有两个前车轮和两个后车轮，在车体的前端固定安装有清洗装置安装架，在车体内固定安装有第一电机和第二电机;清洗装置包括高压软管、清洗喷嘴、摆杆、滑块、连杆、曲柄和传动轴。本实用新型结构合理而紧凑，通过控制污水沉降罐在线清洗机内的三个电机实现清洗小车在罐内的行走、转向、清洗喷嘴的往复摆动，产生的污液通过虹吸作用直接吸出罐外，因此能在线清洗，不仅工作效率高，还降低了劳动强度、安全隐患和人工成本。
权利要求书

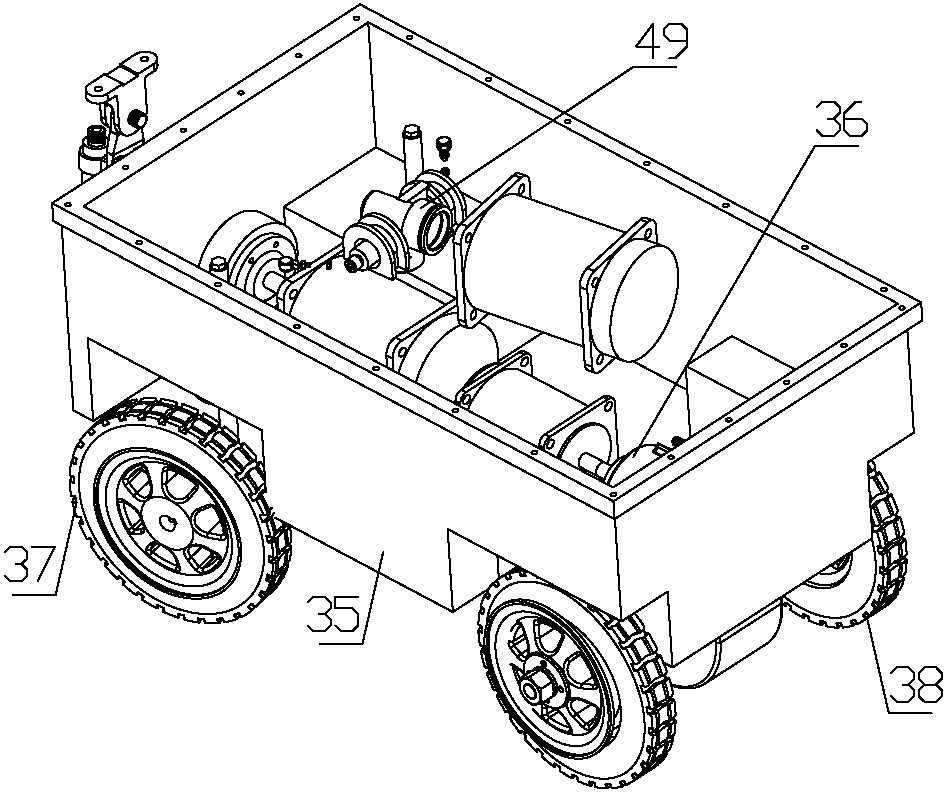

1.一种污水沉降罐在线清洗机，其特征在于包括车体、清洗装置、小车动力传动装置、清洗装置动力装置和电机控制装置;在车体的底部自前至后分别安装有两个前车轮和两个后车轮，在车体的前端固定安装有清洗装置安装架，在车体内固定安装有第一电机和第二电机;清洗装置包括高压软管、清洗喷嘴、摆杆、滑块、连杆、曲柄和传动轴;传动轴的一端与第一电机的动力输出轴通过联轴器固定安装在一起，传动轴的另一端位于清洗装置安装架内并固定安装有曲柄，在清洗装置安装架内固定安装有导轨，滑块安装在导轨上并能沿导轨滑动，在曲柄上铰接有连杆，连杆的外端与滑块铰接在一起，在远离滑块一侧的导轨上有与滑块固定在一起的摆杆，在摆杆上固定安装有清洗喷嘴;在清洗装置安装架内固定安装有积液罩，在积液罩的上端有虹吸口;第二电机的动力输出端和小车动力传动装置的动力输入端固定安装在一起;小车动力传动装置的动力输出端与后车轮安装在一起;电机控制装置的信号输出端通过导线分别和控制第一电机和第二电机开启、关闭的控制装置的信号输入端电连接在一起。
2.根据权利要求1所述的污水沉降罐在线清洗机，其特征在于车体内固定安装有第三电机，在车体上安装有小车转向装置，第三电机的动力输出端和小车转向装置的动力输入端固定安装在一起;小车转向装置的动力输出端与前车轮安装在一起;电机控制装置的信号输出端通过导线第三电机的信号输入端电连接在一起。
3.根据权利要求2所述污水沉降罐在线清洗机，其特征在于前车轮和后车轮均为防滑轮。
4.一种使用权利要求1或2或3所述污水沉降罐在线清洗机的污水沉降罐在线清洗及原油回收装置，其特征在于包括柱塞泵、电机、水箱、污水沉降罐在线清洗机、第一离心砂泵、油泥搅拌器、第二离心砂泵、混合搅拌器、旋流反应器、压滤机、磨料罐和污水沉降罐;污水沉降罐在线清洗机位于污水沉降罐内，柱塞泵与电机安装在一起，柱塞泵的吸水口上固定安装有第一管线，第一管线的另一端位于水箱内，柱塞泵与污水沉降罐在线清洗机的清洗喷嘴之间通过第二管线固定连接在一起，污水沉降罐在线清洗机的虹吸口与第一离心砂泵之间通过第三管线固定连接在一起，第一离心砂泵与油泥搅拌器顶部之间通过第四管线固定连接在一起，油泥搅拌顶部与第二离心砂泵通过第五管线固定连接在一起，第二离心砂泵与混合搅拌器之间通过第六管线固定连接在一起，混合搅拌器与旋流反应器之间通过第七管线固定连接在一起，旋流反应器下端与压滤机之间通过第八管线固定连接在一起，第一管线上固定安装有过滤器，第二管线上固定安装有压力表，在压力表之后的第二管线与磨料罐之间连接固定有第一连接管线，在磨料罐的底部与连接污水沉降罐在线清洗机前的第二管线之间固定连接有第二连接管线，第三管线与第四管线之间固定连接有第六连接管线，油泥搅拌器顶部与旋流反应器之间连接有第七连接管线，磨料罐的顶部、油泥搅拌器的顶部和混合搅拌器的顶部分别固定安装有漏斗，第一连接管线上依次固定安装有节流阀和单向阀，第二连接管线上固定安装有截止阀。
5.根据权利要求4所述的污水沉降罐在线清洗及原油回收装置，其特征在于磨料罐与节流阀之间的第一连接管线之间固定连接有第三连接管线，在压力表和第一连接管线之间的第二管线与水箱之间固定连接有第四连接管线，柱塞泵与压力表之间的第二管线与第四连接管线之间固定连接有第五连接管线，第三连接管线上固定安装有节流阀，第四连接管线与第五连接管线的连接处固定安装有溢流阀，第五管线上固定安装有截止阀，第六管线、第七管线上分别固定安装有单向阀，第六连接管线上固定安装有止逆阀。
说明书
污水沉降罐在线清洗机和污水沉降罐在线清洗及原油回收装置
技术领域
本实用新型涉及污水沉降罐清洗及原油回收技术领域，是一种污水沉降罐在线清洗机和污水沉降罐在线清洗及原油回收装置。
背景技术
污水沉降罐在长时间的储运生产中，油品中的少量机械杂质、沙粒、泥土、重金属盐类以及石蜡和沥青质等重油性组分会因为比重差而自然沉降，积累在罐体底部，形成胶状物质层，即为污水罐沉降罐底泥。罐体底泥中富含有机物，成分十分复杂，不能直接排放处置。这部分污泥沉降以后短时间内对系统影响不大，但随着连续储运时间的增长，污油泥逐渐增多，久而久之，严重影响污水罐沉降罐的储运生产和系统的水质处理，必须定期进行清除。由于我国石油石化行业起步晚，罐体清洗技术与世界先进水平还存在着一定的差距，许多炼油厂尚停留在人工清泥洗罐的现实生产阶段。最近几年来才有一些科研院所在进行试验研究和对国外先进技术的应用研究，个别炼油厂正在进行罐体自动清洗技术的国产化探索。目前国内应用的主要罐体清洗技术有：人工清理法、负压排泥器排泥技术、静压穿孔管排泥技术和水力冲吸法排泥，但效率低下、排污量大、改造投资大、维护难度大、工程量多、操作相对复杂和人员安全得不到保证。
发明内容
本实用新型提供了一种污水沉降罐在线清洗机和污水沉降罐在线清洗及原油回收装置，克服了上述现有技术之不足，其能有效解决现有清洗装置效率低下、排污量大、改造投资大、维护难度大、工程量多、操作相对复杂和人员安全得不到保证的问题。
本实用新型的技术方案之一是通过以下措施来实现的：一种污水沉降罐在线清洗机，包括车体、清洗装置、小车动力传动装置、清洗装置动力装置和电机控制装置;在车体的底部自前至后分别安装有两个前车轮和两个后车轮，在车体的前端固定安装有清洗装置安装架，在车体内固定安装有第一电机和第二电机;清洗装置包括高压软管、清洗喷嘴、摆杆、滑块、连杆、曲柄和传动轴;传动轴的一端与第一电机的动力输出轴通过联轴器固定安装在一起，传动轴的另一端位于清洗装置安装架内并固定安装有曲柄，在清洗装置安装架内固定安装有导轨，滑块安装在导轨上并能沿导轨滑动，在曲柄上铰接有连杆，连杆的外端与滑块铰接在一起，在远离滑块一侧的导轨上有与滑块固定在一起的摆杆，在摆杆上固定安装有清洗喷嘴;在清洗装置安装架内固定安装有积液罩，在积液罩的上端有虹吸口;第二电机的动力输出端和小车动力传动装置的动力输入端固定安装在一起;小车动力传动装置的动力输出端与后车轮安装在一起;电机控制装置的信号输出端通过导线分别和控制第一电机和第二电机开启、关闭的控制装置的信号输入端电连接在一起。
下面是对技术方案之一的进一步优化或/和改进：
上述车体内可固定安装有第三电机，在车体上安装有小车转向装置，第三电机的动力输出端和小车转向装置的动力输入端固定安装在一起;小车转向装置的动力输出端与前车轮安装在一起;电机控制装置的信号输出端通过导线第三电机的信号输入端电连接在一起。
上述前车轮和后车轮均可为防滑轮。
本实用新型的技术方案之二是通过以下措施来实现的：一种污水沉降罐在线清洗及原油回收装置，包括柱塞泵、电机、水箱、污水沉降罐在线清洗机、第一离心砂泵、油泥搅拌器、第二离心砂泵、混合搅拌器、旋流反应器、压滤机、磨料罐和污水沉降罐;污水沉降罐在线清洗机位于污水沉降罐内，柱塞泵与电机安装在一起，柱塞泵的吸水口上固定安装有第一管线，第一管线的另一端位于水箱内，柱塞泵与污水沉降罐在线清洗机的清洗喷嘴之间通过第二管线固定连接在一起，污水沉降罐在线清洗机的虹吸口与第一离心砂泵之间通过第三管线固定连接在一起，第一离心砂泵与油泥搅拌器顶部之间通过第四管线固定连接在一起，油泥搅拌顶部与第二离心砂泵通过第五管线固定连接在一起，第二离心砂泵与混合搅拌器之间通过第六管线固定连接在一起，混合搅拌器与旋流反应器之间通过第七管线固定连接在一起，旋流反应器下端与压滤机之间通过第八管线固定连接在一起，第一管线上固定安装有过滤器，第二管线上固定安装有压力表，在压力表之后的第二管线与磨料罐之间连接固定有第一连接管线，在磨料罐的底部与连接污水沉降罐在线清洗机前的第二管线之间固定连接有第二连接管线，第三管线与第四管线之间固定连接有第六连接管线，油泥搅拌器顶部与旋流反应器之间连接有第七连接管线，磨料罐的顶部、油泥搅拌器的顶部和混合搅拌器的顶部分别固定安装有漏斗，第一连接管线上依次固定安装有节流阀和单向阀，第二连接管线上固定安装有截止阀。
下面是对技术方案之二的进一步优化或/和改进：
上述磨料罐与节流阀之间的第一连接管线之间固定连接有第三连接管线，在压力表和第一连接管线之间的第二管线与水箱之间固定连接有第四连接管线，柱塞泵与压力表之间的第二管线与第四连接管线之间固定连接有第五连接管线，第三连接管线上固定安装有节流阀，第四连接管线与第五连接管线的连接处固定安装有溢流阀，第五管线上固定安装有截止阀，第六管线、第七管线上分别固定安装有单向阀，第六连接管线上固定安装有止逆阀。
本实用新型结构合理而紧凑，通过控制污水沉降罐在线清洗机内的三个电机实现清洗小车在罐内的行走、转向、清洗喷嘴的往复摆动，产生的污液通过虹吸作用直接吸出罐外，因此能在线清洗，不仅工作效率高，还降低了劳动强度、安全隐患和人工成本。
