申请日2011.09.21
公开(公告)日2012.05.02
IPC分类号G06K17/00; G01N1/18
摘要
本发明公开了一种基于RFID的记忆式废水留样装置，用于对排污现场需要留样的废水进行留样。该装置采用在留样器的底部集成可读写的具有记忆功能的射频标签，在使用时该类留样器通过电磁阀与废水留样管道相连，留样器一一放置于具有RFID读写端口的托板上，托板上各RFID读写端口均由以嵌入式微控制器为核心的RFID读写控制器管理。本发明还公开了该留样装置的应用方法，将采集现场所保存废水水样的信息存储于留样器的射频标签中，环保工作人员将留样器取回时，只需用空的留样器代替取走的留样器即可，能够极大的方便环保工作人员的监管与执法。
权利要求书
1.一种基于RFID的记忆式废水留样装置，包括N个废水留样器，所述N个废水留样器分别通过电磁阀与污水留样管道相连接，其特征在于：还包括由N个RFID读写端口和一个MCU组成的托板;所述N个废水留样器底部分别集成有RFID射频标签;所述N个废水留样器分别一一对应地放置于所述N个RFID读写端口的上方;所述MCU用于控制RFID读写端口对RFID射频标签进行信息的读写;N为自然数，N≤24。
2. 一种如权利要求1所述的基于RFID的记忆式废水留样装置的应用方法，其特征在于，包括以下步骤：
步骤A，将N个废水留样器、污染物在线测试仪分别通过电磁阀与废水留样管道相连，同时将废水留样器一一放置于托板的RFID读写端口上;
步骤B，采用废水在线监测装置控制器控制电磁阀的开闭，采用污染物在线测试仪进行在线污染物浓度的初步测试，然后将测试结果存储在托板上的MCU中;同时将被测试的废水流入某个废水留样器中，实现对在线测试的废水进行留样;
步骤C，通过MCU控制托板上与步骤B所述废水留样器相对应的RFID读写端口，将留样信息写入废水留样器的RFID射频标签中;
步骤D，将存储有水样的废水留样器取走，并在相同的位置用新的废水留样器代替;
步骤E，采用RFID读写端口，将取回的废水留样器的RFID射频标签中的留样信息读取，同时对废水留样器中的废水进行再次检测;
步骤F，将读取的RFID射频标签中的留样信息传输到上位机进行存储，和再次检测的数据结果一同进行比较，实现对污染物在线测试仪的校准。
3.根据权利要求2所述的基于RFID的记忆式废水留样装置的应用方法，其特征在于，所述写入废水留样器的留样信息包括排污口所属企业代码、废水取样地址、时间、废水污染物代码以及污染物含量代码。
说明书
基于RFID的记忆式废水留样装置及其应用方法
技术领域
本发明涉及一种排污现场废水采集装置中的废水留样器，尤其涉及一种基于RFID的记忆式废水留样器及其使用方法。
背景技术
随着现代社会的高速发展，环境保护越来越受到人们的重视。对排污现场进行监测在我国已经实施多年，而且近年来我国对废水排放污染物的监测已逐步采用在线监测的方法，即利用安装在排污现场的废水采样装置在一定的时间内自动对废水进行取样，通过现场的废水污染物在线测试仪对采得废水进行在线测试，并将需要保存的废水样本进行留样，就排污现场的废水留样而言，有时需要对总量的水样进行留样;有时需要对超标的水样进行留样以作为环保部门监管执法的依据;有时由于排污现场的在线测试分析仪器不是特别精确，只是在现场做一个比较粗略的测试，所以可以将废水保存，取回后用更为精密的仪器进行分析，可以实现对排污现场仪器的校准。一般在一段时间后，环保监管部门会派工作人员将存储的水样取回进行再次测试。
就目前而言，废水采集装置中的废水留样方式就是将需要留样的废水存放到放置在废水采集装置中的留样器中，留样器只是对废水进行了留样，环保工作人员取样时各个排污点的废水样本不能混淆，回到环保局之后工作人员还需将信息进行人工输入。对于此种方式，环保人员工作比较繁琐，而且留样器只是充当一个留样的容器，容易混淆。
发明内容
本发明所要解决的技术问题是为了克服现有废水污染物监测中对废水的留样无法实现信息保存，环保工作人员工作量繁琐的缺点，提出了一种基于RFID的记忆式废水留样器及其使用方法。
本发明为解决上述技术问题采用以下技术方案：

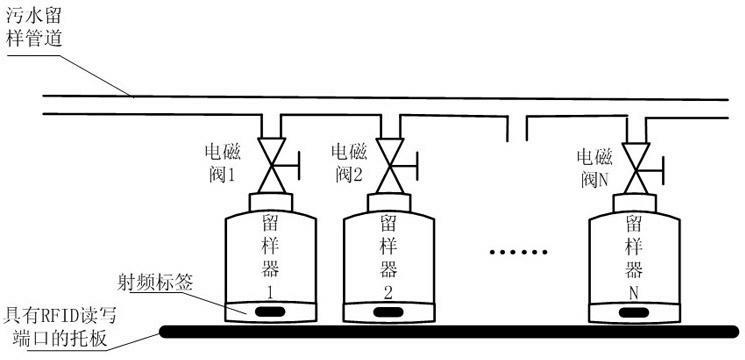

一种基于RFID的记忆式废水留样装置，包括N个废水留样器，所述N个废水留样器分别通过电磁阀与污水留样管道相连接，还包括由N个RFID读写端口和一个MCU组成的托板;所述N个废水留样器底部分别集成有RFID射频标签;所述N个废水留样器分别一一对应地放置于所述N个RFID读写端口的上方;所述MCU用于控制RFID读写端口对RFID射频标签进行信息的读写;N为自然数，N≤24。
一种基于RFID的记忆式废水留样装置的应用方法，包括以下步骤：
步骤A，将N个废水留样器、污染物在线测试仪分别通过电磁阀与废水留样管道相连，同时将废水留样器一一放置于托板的RFID读写端口上;
步骤B，采用废水在线监测装置控制器控制电磁阀的开闭，采用污染物在线测试仪进行在线污染物浓度的初步测试，然后将测试结果存储在托板上的MCU中;同时将被测试的废水流入某个废水留样器中，实现对在线测试的废水进行留样;
步骤C，通过MCU控制托板上与步骤B所述废水留样器相对应的RFID读写端口，将留样信息写入废水留样器的RFID射频标签中;
步骤D，将存储有水样的废水留样器取走，并在相同的位置用新的废水留样器代替;
步骤E，采用RFID读写端口，将取回的废水留样器的RFID射频标签中的留样信息读取，同时对废水留样器中的废水进行再次检测;
步骤F，将读取的RFID射频标签中的留样信息传输到上位机进行存储，和再次检测的数据结果一同进行比较，实现对污染物在线测试仪的校准。
进一步的，本发明的基于RFID的记忆式废水留样装置的应用方法，所述写入废水留样器的留样信息包括排污口所属企业代码、废水取样地址、时间、废水污染物代码以及污染物含量代码。
本发明采用以上技术方案与现有技术相比，具有以下技术效果：
本发明利用RFID技术，将所采集废水的地点、时间、污染物含量等信息存储到集成有射频存储芯片的留样器中，使得留样器成为“有身份的公民”，保存有废水水样的留样器无需通过人工方式进行区分，能够极大的方便环保工作人员的监管与执法;留样器中废水到环保局再次分析测试时，通过RFID读写端口与分析仪的连接，能够实现完全的自动化，是物联网技术在环境监测领域新的具体应用。
