申请日2011.09.22
公开(公告)日2012.07.04
IPC分类号C02F3/30; C02F3/32
摘要

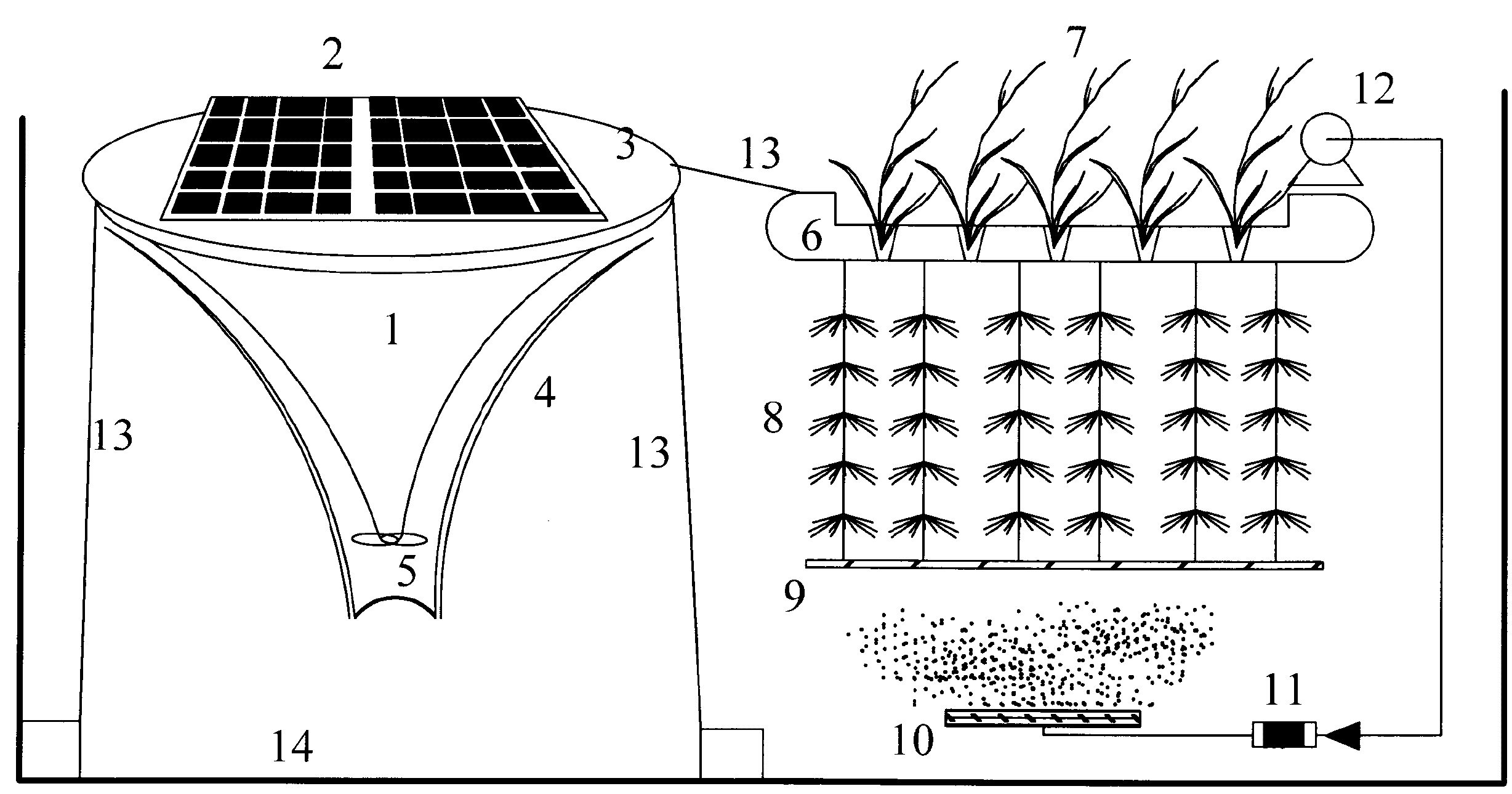

一种太阳能生态复合净化塘处理养殖废水的组合装置，主要结构为：太阳能动水设备，依靠漂浮载体漂浮在水面;太阳能动水设备的上端设置有太阳能电池板，太阳能动水设备的下端导流外壳中设置有螺旋桨，该螺旋浆以太阳能为原动力运转形成水流;太阳能动水设备利用绳索分别与净化塘塘体和生态浮床连接;生态浮床利用浮力漂浮在水面，生态浮床的上端设置有栽种植物的孔洞;生态浮床下面悬挂有填料;生态浮床上设置有曝气机，该曝气机连接至设置在生态浮床底部的曝气头，作为曝气补偿。本发明通过生态系统的物质转移、转化和能量的逐级传递、转化，将污水中的有机污染物进行降解和转化。净化的污水可作为下游养殖水体进行再次利用，实现污水处理资源化。
权利要求书
1.一种太阳能生态复合净化塘处理养殖废水的组合装置，主要结构 为：
太阳能动水设备，依靠漂浮载体漂浮在水面;
太阳能动水设备的上端设置有太阳能电池板，太阳能动水设备的下端 导流外壳中设置有螺旋桨，该螺旋浆以太阳能为原动力运转形成水流;
太阳能动水设备利用绳索分别与净化塘塘体和生态浮床连接;
生态浮床利用浮力漂浮在水面，生态浮床的上端设置有栽种植物的孔 洞;生态浮床下面悬挂有填料;
生态浮床上设置有曝气机，该曝气机连接至设置在生态浮床底部的曝 气头，作为曝气补偿。
2.根据权利要求1所述的组合装置，其中，生态浮床为聚苯乙烯材 质的浮床。
3.根据权利要求1所述的组合装置，其中，太阳能动水设备的导流 外壳上端直径与太阳能电池板直径相同。
4.根据权利要求1所述的组合装置，其中，生态浮床上端采用水面 无土栽培水生植物的方式处理富营养化水体。
5.根据权利要求1所述的组合装置，其中，生态浮床下面悬挂的填 料为纳米级碳素纤维填料或组合填料，呈上下形式的设置。
6.根据权利要求1或5所述的组合装置，其中，生态浮床下面悬挂 的填料设置区域面积不小于水域面积的20%。
7.根据权利要求1或5所述的组合装置，其中，生态浮床下面悬挂 的填料表面形成的生物膜，其断面上由外及里形成了好氧、兼性厌氧和厌 氧三种反应区。
8.根据权利要求7所述的组合装置，其中，填料下端连接有重物， 以保证填料上下布设的状态。
9.根据权利要求1所述的组合装置，其中，该曝气机通过一流量计 连接至曝气头。
说明书
一种太阳能生态复合净化塘处理养殖废水的组合装置
技术领域
本发明涉及一种污水处理的太阳能生态复合净化塘，更具体地涉及一 种养殖废水的处理装置。
背景技术
水是水产动物赖以生长的基本环境条件，水质的好坏直接影响着他们 的生长状况和养殖户的经济效益。然而随着高密度人工养殖的快速发展和 养殖环境污染的日益加剧，使得水产养殖水体的污染程度远远超过了水体 自身的净化能力，造成水体自身污染乃至水质恶化，表现为：水体富营养 化，水中悬浮物质增多，溶解氧下降。
由于水体内部累积的有害物质而引起的水体污染，轻者对水生经济动 物的生长、法语、繁殖产生不良影响，严重时则会破坏水体的微环境体系， 最终引起水产品产量较少和质量下降。水产养殖水质的不断恶化直接或间 接导致了水产养殖病害的频繁发生，给水产养殖业造成严重损失，影响了 水产养殖业的可持续发展。
发明内容
本发明的目的在于提供一种太阳能生态复合净化塘处理养殖废水的 组合装置，以对养殖废水进行有效地处理。
为实现上述目的，本发明提供的太阳能生态复合净化塘处理养殖废水的组 合装置，主要结构为：
太阳能动水设备，依靠漂浮载体漂浮在水面;
太阳能动水设备的上端设置有太阳能电池板，太阳能动水设备的下端 导流外壳中设置有螺旋桨，该螺旋浆以太阳能为原动力运转形成水流;
太阳能动水设备利用绳索分别与净化塘塘体和生态浮床连接;
生态浮床利用浮力漂浮在水面，生态浮床的上端设置有栽种植物的孔 洞;生态浮床下面悬挂有填料;
生态浮床上设置有曝气机，该曝气机连接至设置在生态浮床底部的曝 气头，作为曝气补偿。
所述的组合装置，其中，生态浮床为聚苯乙烯材质的浮床。
所述的组合装置，其中，太阳能动水设备的导流外壳上端直径与太阳 能电池板直径相同。
所述的组合装置，其中，生态浮床上端采用水面无土栽培水生植物的 方式处理富营养化水体。
所述的组合装置，其中，生态浮床下面悬挂的填料为纳米级碳素纤维 填料或组合填料，呈上下形式的设置。
所述的组合装置，其中，生态浮床下面悬挂的填料设置区域面积不小 于水域面积的20%。
所述的组合装置，其中，生态浮床下面悬挂的填料表面形成的生物膜， 其断面上由外及里形成了好氧、兼性厌氧和厌氧三种反应区。
所述的组合装置，其中，填料下端连接有重物，以保证填料上下布设 的状态。
所述的组合装置，其中，该曝气机通过一流量计连接至曝气头。
本发明使用太阳能作为能源供给进行曝气，大大的提高了水体能动 性，增加了溶解氧浓度，改善了水生动物的生长环境。同时利用了生态浮 床与太阳能曝气的结合，采用生物法处理养殖废水，使用植物对污染处理 进行吸收处理，既改善了水体环境，也达成了观赏景致的效果。
