申请日2011.07.29
公开(公告)日2012.04.25
IPC分类号C02F9/06; C02F1/463; C02F1/46; C02F1/24
摘要
本实用新型提供一种可移动电化学处理含油废水设备，包括电絮凝反应器、溶药罐、静态混合器、气浮池、储渣池、中间水池、电化学氧化反应器、过滤器、电絮凝反应器电源、电化学氧化反应器电源和电控柜，电絮凝反应器和溶药罐分别用管道与静态混合器相连，静态混合器与气浮池 用管道相连，气浮池通过沉渣池与储渣池相连，气浮池经溢流堰与中间水池相连，中间水池与电化学氧化反应器和过滤器依次相连;电絮凝反应器和电化学氧化反应器通过电控柜与各自的电源相连，电絮凝反应器、溶药罐、混合器、电化学氧化反应器、过滤器、电絮凝反应器电源、电化学氧化反应器电源和电控柜置于座架一端的设备间里，气浮池位于座架的另一端，在气浮池与设备间之间是并列的中间水池和储渣池。
权利要求书
1.一种可移动电化学处理含油废水设备，主要包括电絮凝反应器、溶药罐、静态混合器、气浮池、储渣池、中间水池、电化学氧化反应器、过滤器、电絮凝反应器电源、电化学氧化反应器电源和电控柜，电絮凝反应器和溶药罐分别用管道与静态混合器相连，静态混合器与气浮池 用管道相连，气浮池通过沉渣池与储渣池相连，气浮池经溢流堰与中间水池相连，中间水池与电化学氧化反应器和过滤器依次用管道相连;电絮凝反应器和电化学氧化反应器通过电控柜分别与电絮凝反应器电源和电化学氧化反应器电源相连，其特征在于：所有这些都置于座架上，电絮凝反应器、溶药罐、混合器、电化学氧化反应器、过滤器、电絮凝反应器电源、电化学氧化反应器电源和电控柜置于座架一端的设备间里，气浮池位于座架的另一端，在气浮池与设备间之间是并列的中间水池和储渣池。
2.按照权利要求1所述的可移动电化学处理含油废水设备，其特征在于：所述溶药罐内备有搅拌机，溶药罐入口处备有剂量投加设备。
3.按照权利要求1所述的可移动电化学处理含油废水设备，其特征在于：所述气浮池备有刮渣器，气浮池两侧备有移动刮渣器的传动系统。
4.按照权利要求2所述的可移动电化学处理含油废水设备，其特征在于：所述气浮池备有刮渣器，气浮池两侧备有移动刮渣器的传动系统。
5.按照权利要求1~4之一所述的可移动电化学处理含油废水设备，其特征在于：沉渣池通过多相流泵与储渣池相连。
6.按照权利要求1~4之一所述的可移动电化学处理含油废水设备，其特征在于：所述储渣池备有污泥泵和污泥脱水机。
7.按照权利要求5所述的可移动电化学处理含油废水设备，其特征在于：所述储渣池备有污泥泵和污泥脱水机。
8.按照权利要求1、2、3、4或7所述的可移动电化学处理含油废水设备，其特征在于：所述中间水池备有立式潜水泵。
9.按照权利要求5所述的可移动电化学处理含油废水设备，其特征在于：所述中间水池备有立式潜水泵。
10.按照权利要求6所述的可移动电化学处理含油废水设备，其特征在于：所述中间水池备有立式潜水泵。
说明书
一种可移动电化学处理含油废水设备
技术领域
本实用新型涉及可移动电化学处理含油废水设备。
背景技术
由于油气田生产多在野外作业，并且地点不断变化，目前国内的油气田废水处理设备都是大型的，结构松散，不便于移动运输。
发明内容
本实用新型的目的在于提供一种结构紧凑、便于移动运输的含油废水处理设备。

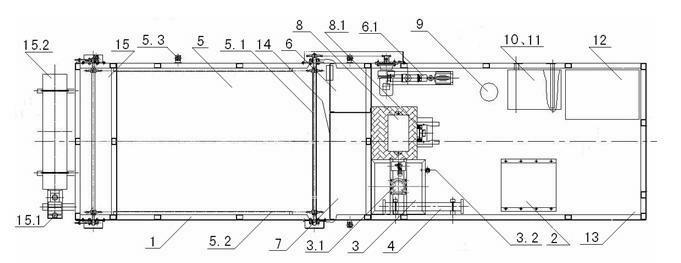

本实用新型提供一种可移动电化学处理含油废水设备，主要包括电絮凝反应器、溶药罐、静态混合器、气浮池、储渣池、中间水池、电化学氧化反应器、过滤器、电絮凝反应器电源、电化学氧化反应器电源和电控柜，电絮凝反应器和溶药罐分别用管道与静态混合器相连，静态混合器与气浮池用管道相连，气浮池通过沉渣池与储渣池相连，气浮池经溢流堰与中间水池相连，中间水池与电化学氧化反应器和过滤器依次用管道相连;电絮凝反应器和电化学氧化反应器通过电控柜分别与电絮凝反应器电源和电化学氧化反应器电源相连，其特征在于：所有这些都置于座架上，电絮凝反应器、溶药罐、混合器、电化学氧化反应器、过滤器、电絮凝反应器电源、电化学氧化反应器电源和电控柜置于座架一端的设备间里，气浮池位于座架的另一端，在气浮池与设备间之间是并列的中间水池和储渣池。
含油废水经电絮凝反应器进入静态混合器，加入溶药，送入气浮池，使渣上浮，经沉渣池，进入储渣池，气浮池里的水进入中间水池，再经过电化学氧化反应器和过滤器输出。
本实用新型提供的可移动电化学处理含油废水设备，其溶药罐内可以备有搅拌机使药份均匀，溶药罐入口处剂量备有投加设备，以便控制药量。
本实用新型提供的可移动电化学处理含油废水设备，其气浮池备有刮渣器，气浮池两侧备有移动刮渣器的传动系统，将浮渣清入沉渣池。
本实用新型提供的可移动电化学处理含油废水设备，其储渣池可以备有污泥泵和污泥脱水机，以便清除渣泥。
本实用新型提供的可移动电化学处理含油废水设备，其中间水池可以备有立式潜水泵，以便将水输入电化学氧化反应器。
本实用新型提供的可移动电化学处理含油废水设备，其优点在于：结构紧凑，适应性强，便于运输，管理简易。
