申请日2011.11.04
公开(公告)日2012.07.11
IPC分类号C02F3/10
摘要
本实用新型涉及一种污水处理生物滤池陶粒滤料结构，在一个生物滤池内装填粒径粗细不同的两层陶粒滤料，双层滤料层上面设置滤膜，下方设有曝气装置，在位于上、下滤料层的交界处安装用于排出反洗污泥的中排管，该中排管壁上开小孔;上层滤料为用于提高滤池的纳污能力，延长滤池的周期运行时间的大粒径陶粒滤料;下层滤料为用于增大滤料的比表面积，从而提高附着的硝化菌生物量，提高氨氮去除率的小粒径陶粒滤料。所述大粒径陶粒滤料为直径10-15mm的圆球形或椭圆形;所述小粒径陶粒滤料为直径5-8mm的圆球形或椭圆形。本实用新型适用于污水处理生物滤池中使用，结构设计合理，生产成本低、运行效果好、无毒无害、使用寿命更长。
权利要求书

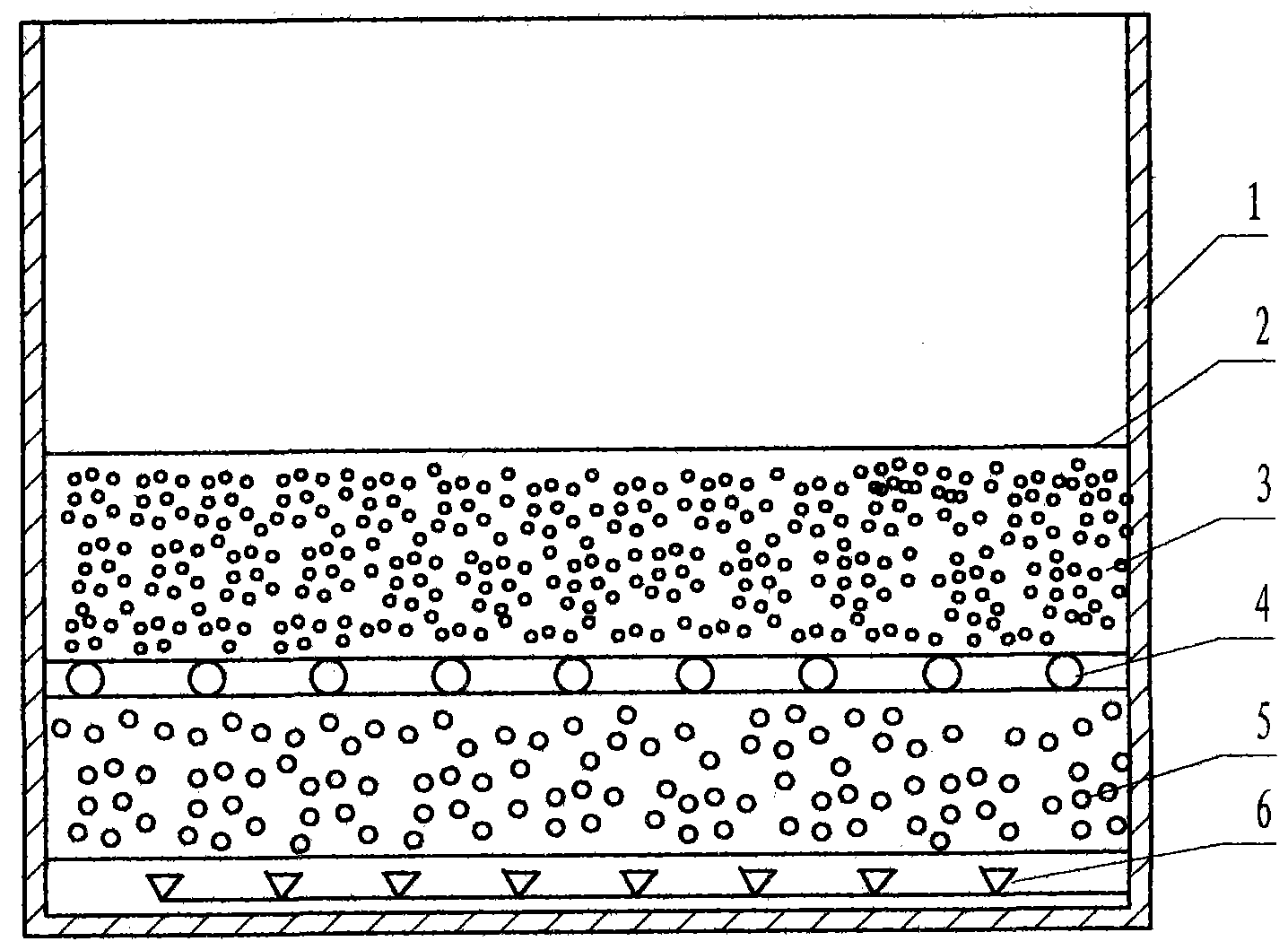

1.一种污水处理生物滤池陶粒滤料结构，其特征在于：在一个生物滤池(1)内装 填粒径粗细不同的两层陶粒滤料，形成上、下双层滤料层，双层滤料层上面设置滤膜(2)， 下方设有曝气装置(6)，在位于上、下滤料层的交界处，安装用于排出反洗污泥的中 排管(3)，该中排管壁上开小孔;上层滤料(4)为用于提高滤池的纳污能力，延长滤 池的周期运行时间的大粒径陶粒滤料;下层滤料(5)为用于增大滤料的比表面积，从 而提高附着的硝化菌生物量，提高氨氮去除率的小粒径陶粒滤料。
2.根据权利要求1所述的生物滤池陶粒滤料结构，其特征是：所述大粒径陶粒滤料 为直径10-15mm的圆球形或椭圆形;所述小粒径陶粒滤料为直径5-8mm的圆球形或椭圆形。
说明书
污水处理生物滤池陶粒滤料结构
技术领域
本实用新型涉及一种污水处理装置，具体是一种用于污水处理的生物滤池的陶粒滤料 结构，该结构设计合理，污水处理效率高，效果好。
技术背景
滤料结构是曝气生物滤池的主要和重要组成部分，曝气生物滤池具有出水水质好、水 力停留时间短、占地面积小、投资及运行费用低、抗冲击负荷能力强和管理方便等优点， 是一种环保、经济、高效、节能的污水处理新技术，能实现水资源可再生及持续利用，非 常适合于我国污水处理领域所面临的水资源短缺、资金不足、技术相对落后的现状。作为 包括生物膜载体的滤料结构是曝气生物滤池运行效果的核心要素，滤料结构对微生物的生 长、脱落有着重要的影响。在中国，曝气生物滤池正处于推广阶段，滤料结构的研究将是 曝气生物滤池在国内大范围应用的关键。因此需要不断提出设计合理，运行效率高，效果 好的生物池的滤料结构。
实用新型内容
本实用新型的目的是为了解决上述技术问题，提出一种污水处理生物滤池陶粒滤料结 构，该结构设计合理，生产成本低、运行效果好、无毒无害、使用寿命更长。
本实用新型的目的是通过以下技术方案来实现的：一种污水处理生物滤池陶粒滤料结 构，其特征在于：在一个生物滤池内装填粒径粗细不同的两层陶粒滤料，形成上、下双层 滤料层，双层滤料层上面设置滤膜，下方设有曝气装置，在位于上、下滤料层的交界处， 安装用于排出反洗污泥的中排管，该中排管壁上开小孔;上层滤料为用于提高滤池的纳污 能力，延长滤池的周期运行时间的大粒径陶粒滤料;下层滤料为用于增大滤料的比表面积， 从而提高附着的硝化菌生物量，提高氨氮去除率的小粒径陶粒滤料。
所述大粒径陶粒滤料为直径10-15mm的圆球形或椭圆形;所述小粒径陶粒滤料为直径 5-8mm的圆球形或椭圆形。
本实用新型使用的陶粒滤料克服了国内现有产品的一些缺陷，质坚、高强、耐腐蚀、抗 冰冻，有较高的比表面积和较大的空隙率的滤料。主要由脱水污泥、煤灰、粉煤灰、铝粉和 粘土组成。它与其他陶粒相比具有空隙率高、比表面积高、对废水的处理效率高的特点。破 碎率与磨损率之和仅为1.5%，滤料具有较高的机械强度。
本实用新型的滤料结构具有优良的运行效果：反硝化滤池启动期较短，反硝化滤池运行 第四天的硝酸氮去除率为92%，总氮去除率为56.2%，运行第7天的硝酸氮去除率为99.9%， 总氮去除率为92.7%，反硝化滤池进入稳定运行期;使用本滤料的反硝化滤池，反冲洗后恢 复期较短。对反硝化滤池进行反冲洗后2小时硝酸氮去除率可达到88.3%，恢复到正常运行 水平，4小时后去除率在92%左右，进入运行稳定期。
