申请日2011.07.15
公开(公告)日2012.03.28
IPC分类号E03F7/00; E03F9/00; E03F7/10
摘要
本实用新型公开了一种污水泵站污泥清理工程车，所述的工程车包括车体、视频监控装置、淤泥清理装置及供能和信息传输电缆;所述的车体为后驱履带式液压驱动车体，车体上部设置有不锈钢密封罩，所述的密封罩顶部固定设置有半球状钢化玻璃壳;所述的淤泥清理装置包括高压水枪、排污泵及排污管道，所述的高压水枪固定设置在水下万向云台之上，所述的高压水枪经由高压供水管与设置在地面之上的高压水泵车相连通;其中所述的玻璃壳外侧涂覆有亲水型纳米涂层。在玻璃壳外侧设置亲水型纳米涂层，同时在顶部加设喷淋装置，借助喷淋水进一步发挥亲水型纳米涂层的自洁效果，提供摄像头的工作效率，进一步提升控制端对工程车的控制效果。
权利要求书
1.一种污水泵站污泥清理工程车，其特征在于：所述的工程车包括车体、 视频监控装置、淤泥清理装置及供能和信息传输电缆;所述的车体为后驱履带 式液压驱动车体，车体上部设置有不锈钢密封罩，所述的密封罩顶部固定设置 有半球状钢化玻璃壳;所述的淤泥清理装置包括高压水枪、排污泵及排污管道， 所述的高压水枪固定设置在水下万向云台(32)之上，所述的高压水枪经由高 压供水管与设置在地面之上的高压水泵车相连通;其中所述的玻璃壳外侧涂覆 有亲水型纳米涂层。
2.如权利要求1所述的污水泵站污泥清理工程车，其特征在于：所述的玻 璃壳顶部固定设置有喷淋系统，其包括设置在高压水枪供水管路上的三通阀、 电磁阀，以及设置在玻璃壳顶部并经由管路连接至电磁阀和三通阀的喷淋头。
3.如权利要求2所述的污水泵站污泥清理工程车，其特征在于：所述的喷 淋头和电磁阀固定设置在水下万向云台的支架上，位于玻璃壳上方。
4.如权利要求1所述的污水泵站污泥清理工程车，其特征在于：所述的玻 璃壳顶部固定设置有喷淋系统，其包括设置在高压水枪供水管路上的三通阀、 电磁阀，以及设置在玻璃壳顶部并经由管路连接至电磁阀和三通阀的旋转喷头。
5.如权利要求4所述的污水泵站污泥清理工程车，其特征在于：所述的旋 转喷头和电磁阀固定设置在水下万向云台的支架上，位于玻璃壳上方。
说明书
一种污水泵站污泥清理工程车
技术领域
本实用新型涉及一种机械装置，尤其涉及一种可以清理污水泵站等有毒气 体、易爆、无氧封闭空间污泥并可其可保证其良好视野的清理工程车。
背景技术
由于污水管道用以收集生活污水、工业废水等，所以管道内较容易汇集各 种垃圾、漂浮物和泥沙，通过清疏养护，虽然能够清除大部分的淤积，但难免 有少量泥沙会随管道往下游堆积，最终沉积在污水泵站的集水池内。泵站在运 作时通过水泵来实现集水池污水的输送作业，而集水池内积少成多的沉淀淤泥 会占据集水池大量空间，减少储水量，从而影响泵站的运作效果。
每年泵站都有一次或两次的污泥清理，集水池一般200-300平方米，深3-4 米，有封盖，内部有毒气体甚多、无氧、易爆，下池清理工作人员必须带防毒 面具也只能工作十几分钟一轮换。
仅靠人工清理泵站内积聚的污泥，效率低，劳动强度大，清理周期长，而 且即使戴防毒面具下去危险性仍然相当大，每年全国有百余人死于泵站淤泥清 理过程中，给数百家庭造成不可估量的损失。
中国专利03222363.3申请日公开了一种抓斗式窨井清淤车，该清淤车主要 由汽车底盘、淤泥箱、转盘、抓吊装置连接组装成整体，自卸式淤泥箱安装汽车 底盘上，在淤泥箱与驾驶室之间的汽车底盘上安装转盘，抓吊装置安装于转盘上， 其中，所述的抓吊装置包括有立柱、横梁和抓斗，液压伸缩式的立柱安装转盘上， 液压伸缩式的横梁连接立柱，液压伸缩式的活动抓斗连接横梁上。
中国专利201020581877.1公开了一种污水阴井清理机，其进料口位于污泥 车箱体的顶部，配电开关安装在侧面，提升架固定在污泥车箱体的一侧，支撑架 置于底部的前侧。主电机的输出轴与减速机的输入轴连接，减速机的输出轴与联 轴节、主动齿轮和制动装置同轴安装，联轴节、主动齿轮和制动装置由轴承座支 撑。连接齿轮和提升齿轮同轴安装在提升架上，主动齿轮通过传动链条驱动连接 齿轮，提升齿轮由连接齿轮驱动。提升链条环绕在提升架上，提升链条由提升齿 轮驱动，污泥斗挂在提升链条上。
但是，上述的两种机械虽然在一定程度上提高了工作效率，但是对于相对 封闭的污水泵站，因其内有毒气体甚多、无氧、易爆，以及其复杂不可判的环 境，尤其是污泥等极易干扰操作者视觉，影响其工作。
实用新型内容
本实用新型目的就在于提供一种能有效对摄像头观察窗进行清洁并保持良 好视野的工程车。
为实现上述技术目的，本实用新型所采用的技术方案为：

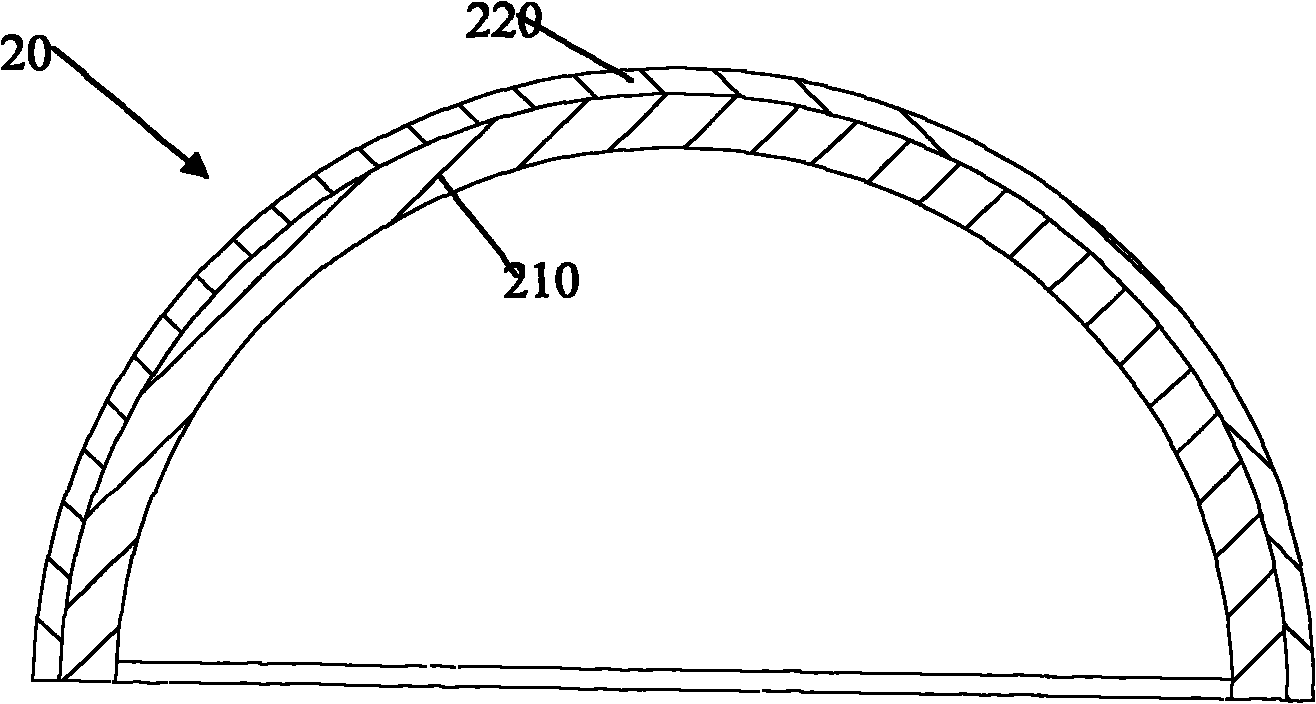

一种污水泵站污泥清理工程车，所述的工程车包括车体、视频监控装置、淤 泥清理装置及供能和信息传输电缆;所述的车体为后驱履带式液压驱动车体， 车体上部设置有不锈钢密封罩，所述的密封罩顶部固定设置有半球状钢化玻璃 壳;所述的淤泥清理装置包括高压水枪、排污泵及排污管道，所述的高压水枪 固定设置在水下万向云台之上，所述的高压水枪经由高压供水管与设置在地面 之上的高压水泵车相连通;其中所述的玻璃壳外侧涂覆有亲水型纳米涂层。
优选地，所述的玻璃壳顶部固定设置有喷淋系统，其包括设置在高压水枪 供水管路上的三通阀、电磁阀，以及设置在玻璃壳顶部并经由管路连接至电磁 阀和三通阀的喷淋头或旋转喷头，其中，所述的喷淋头或旋转喷头较佳地固定 设置在水下万向云台的支架上，并位于玻璃壳上方，可以有效自上而下清洁玻 璃壳，保证红外摄像头的良好工作视野。
本实用新型的工程车结构紧凑合理，采取挖掘与清理同时进行，完成连续 作业，工作效率高，适用于城市、工矿企业污水处理泵站混淀物及淤泥的清理， 无需对污水泵站向内通风输氧，同时有害气体也不会进入到大气中，有效保护 周围环境，更重要是保护工作人员的生命安全。在玻璃壳外侧设置亲水型纳米 涂层，犹如莲花指出污泥而不染，涂层的自洁性可以有效保证表面的光洁，同 时在顶部加设喷淋装置，借助喷淋水进一步发挥亲水型纳米涂层的自洁效果， 提供摄像头的工作效率，进一步提升控制端对工程车的控制效果。
