申请日2011.07.16
公开(公告)日2012.03.21
IPC分类号B01D36/04
摘要
本实用新型提供了一种高效节能的矿井污水处理系统，包括调节沉淀池、一体化净化池和自动无阀过滤器，所述调节沉淀池的出口与所述一体化净化池的入口相连，所述一体化净化池的出口与所述自动无阀过滤器相连，所述一体化净化池和自动无阀过滤器的出口均位于上方，所述调节沉淀池的位置高度高于所述一体化净化池的位置高度。本实用新型的高效节能的矿井污水处理系统，采用重力压差式进行动力传动，不需要用污水泵进行抽排;自动无阀过滤器也是自动反冲洗，无需要人为进行控制，也不需要用电气化来控制，适用于大水量的煤矿污水处理工艺。
权利要求书
1.一种高效节能的矿井污水处理系统，其特征在于：包括调节沉淀池、 一体化净化池和自动无阀过滤器，所述调节沉淀池的出口与所述一体化净化 池的入口相连，所述一体化净化池的出口与所述自动无阀过滤器相连，所述 一体化净化池和自动无阀过滤器的出口均位于上方，所述调节沉淀池的位置 高度高于所述一体化净化池的位置高度。
2.根据权利要求1所述的高效节能的矿井污水处理系统，其特征在于： 所述调节沉淀池的位置高出所述一体化净化池的位置高度5米以上。
3.根据权利要求1或2所述的高效节能的矿井污水处理系统，其特征 在于：所述一体化净化池的入口处设有混凝剂加药管、管道混合器和电动控 制阀门。
4.根据权利要求1或2所述的高效节能的矿井污水处理系统，其特征 在于：所述一体化净化池内设有条形网混凝格栅和斜管沉淀系统。
5.根据权利要求1或2所述的高效节能的矿井污水处理系统，其特征 在于：所述自动无阀过滤器设有多个重力式自动冲洗滤池，每个滤池都设有 配水装置、集水装置、虹吸反冲洗装置、冲洗强度调节装置、虹吸辅助装置、 虹吸破坏装置、滤料及垫层。
说明书
高效节能的矿井污水处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其是一种高效节能的矿井污水处理系统。
背景技术
由于国内水资源的匮乏，并且水污染越来越严重，使得污水处理系统得到广泛应用。而对于处理不同的污水所使用的污水处理系统也不相同。所以需要根据各种污水的特点设计相应的污水处理系统。
矿井污水水质主要是SS、COD、色度等超标，石油类微量超标，铁、锰不超标。其中有机物是由于悬浮物附带作用及水中还原性可溶解物所致，它将随着悬浮物的沉降去除而大幅度降低，SS可通过絮凝反应沉淀和过滤的方式去除。
实用新型内容
本实用新型提供了一种能够对矿井污水进行有效处理的高效节能的矿井污水处理系统。

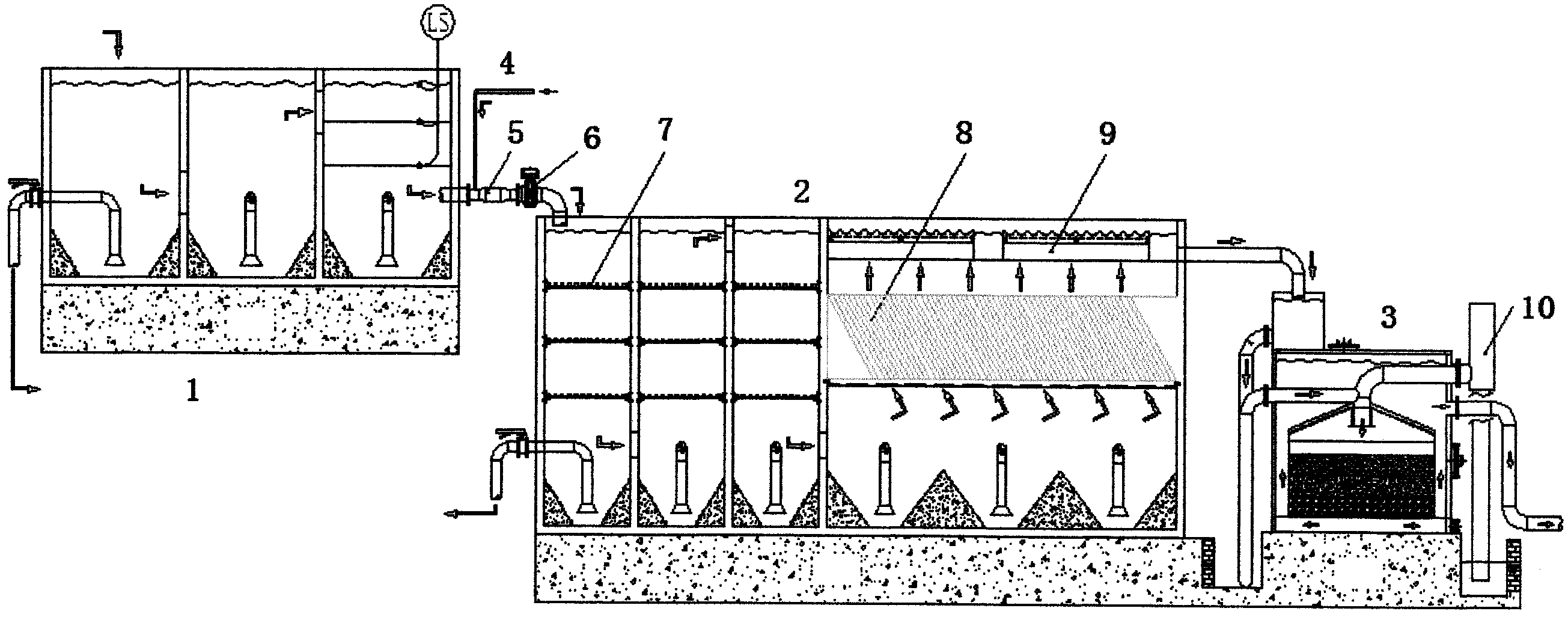

实现本实用新型目的的高效节能的矿井污水处理系统，包括调节沉淀池、一体化净化池和自动无阀过滤器，所述调节沉淀池的出口与所述一体化净化池的入口相连，所述一体化净化池的出口与所述自动无阀过滤器相连，所述一体化净化池和自动无阀过滤器的出口均位于上方，所述调节沉淀池的位置高度高于所述一体化净化池的位置高度。
所述调节沉淀池的位置高度高出所述一体化净化池的位置高度5米以上。
所述一体化净化池的入口处设有混凝剂加药管、管道混合器和电动控制阀门。
所述一体化净化池内设有条形网混凝格栅和斜管沉淀系统。
所述自动无阀过滤器设有多个重力式自动冲洗滤池，每个滤池都设有配水装置、集水装置、虹吸反冲洗装置、冲洗强度调节装置、虹吸辅助装置、虹吸破坏装置、滤料及垫层。
本实用新型的有益效果如下：
本实用新型的高效节能的矿井污水处理系统，调节沉淀池设置在较高位置处，使之与一体化净化池保持一定的高度差，采用重力压差式进行动力传动，不需要用污水泵进行抽排;自动无阀过滤器也是自动反冲洗，无需要人为进行控制，也不需要用电气化来控制。因此本套系统非常适用于大水量的煤矿污水处理工艺，在处理100～500m3/h的矿井污水中有非常大的经济优势。
