申请日2011.07.18
公开(公告)日2013.01.23
IPC分类号F17C5/06; C02F11/12
摘要
一种能够减小垃圾集中堆埋对环境污染和回收利用垃圾堆埋产生的可燃性气体烘干污泥的垃圾堆埋场可燃性气体回收与烘干污泥一体化装置。它是在结构中、由气体收集筒上安装的抽气泵，将垃圾堆埋场中产生的可燃性气体输送到管道中，由输送管道上的抽气泵将气体输送到气体储气罐中，储气罐上的气体输出管与烘干装置上设置的气体燃烧喷管连接，燃烧喷管中喷出的气体点燃后烘干转动钢罐中的污泥，烘干后的污泥在转动钢罐内设置的螺旋输送装置作用下被输送出钢罐体外。
权利要求书
1.一种垃圾堆埋场可燃性气体回收与烘干污泥一体化装置，在结构中、 包括可燃性气体的回收和回收后利用可燃性气体对经污水处理后产生的污泥进 行烘干，其特征是：用钢管制作的气体收集筒经机械方式插入垃圾堆埋场深处， 用两级抽气泵将垃圾堆埋场中产生的可燃性气体经管道输送到气体储气罐中储 存，储气罐上的气体输出管道和烘干装置中的输入管道连接将可燃性气体供给 燃烧喷管，燃烧喷管喷出的气体点燃后加热烘干装置上设置的转动钢罐，转动 钢罐中的含水污泥在气体燃烧加热过程中水份被蒸发掉、污泥被烘干。
2.根据权利要求1所述的垃圾堆埋场可燃性气体回收与烘干污泥一体化装 置，其特征是：转动钢罐内横向通轴设有螺旋输送装置，污泥烘干后经螺旋输 送装置将干化后的污泥输送出钢罐体外。
说明书
垃圾堆埋场可燃性气体回收与烘干污泥一体化装置
所属技术领域
本发明涉及一种垃圾堆埋场所产生的可燃性气体回收再生利用，尤其是能 够利用回收的可燃性气体作为热源烘干经污水处理后产生的污泥并将烘干后的 污泥加以利用的垃圾堆埋场可燃性气体回收与烘干污泥一体化装置。
背景技术
当前，城市生活垃圾的处理和垃圾集中堆埋所产生的污染问题已经成为困 扰人们生活和生存的头等大事。国内外在处理和利用城市垃圾问题方面做了大 量的工作和富有成效的例子。按垃圾的种类，一部分有利用价值的生活垃圾直 接送往相关工厂进行再生处理后加以利用，一部分无利用价值的垃圾则送往垃 圾集中堆埋场堆放，而这部分被弃之的垃圾数量却非常惊人，也是最为头痛的 事。这批垃圾被集中堆埋，不但占用土地资源，而且集中堆埋的垃圾在太阳的 烘烤和雨水反复冲刷下，有害物质渗入到地表下面、污染地下水系。更为严重 的是，垃圾堆埋场不仅产生大量有毒有害的可燃性气体、污染堆埋场周边空气 和环境，而且还存在可燃性气体的易燃、易爆安全隐患。为了减小垃圾堆埋场 产生的易燃、易爆气体潜在的安全隐患，处理方式大多是在垃圾堆埋场架设管 道、点燃气体，让气体长时间燃烧，降低垃圾堆埋场气体浓度，使潜在的安全 隐患降低到可控范围内。这种处理方式固然降低了垃圾堆埋场中垃圾产生的可 燃性气体潜在的安全隐患，但是却让可燃性气体资源白白烧掉了。
发明内容
为了克服现有垃圾集中堆埋对环境造成污染并减小垃圾集中堆埋产生 的可燃性气体存在安全隐患和未能有效利用垃圾堆埋场产生的可燃 性气体资源方面存在的不足，本发明提供一种垃圾堆埋场可燃性气体 回收与烘干污泥一体化装置，该垃圾堆埋场可燃性气体回收与烘干污 泥一体化装置不仅能减少垃圾集中堆埋产生的有害可燃性气体对环 境的影响，而且还能利用可燃性气体作为热源烘干经污水热处理后产 生的污泥并加以利用。

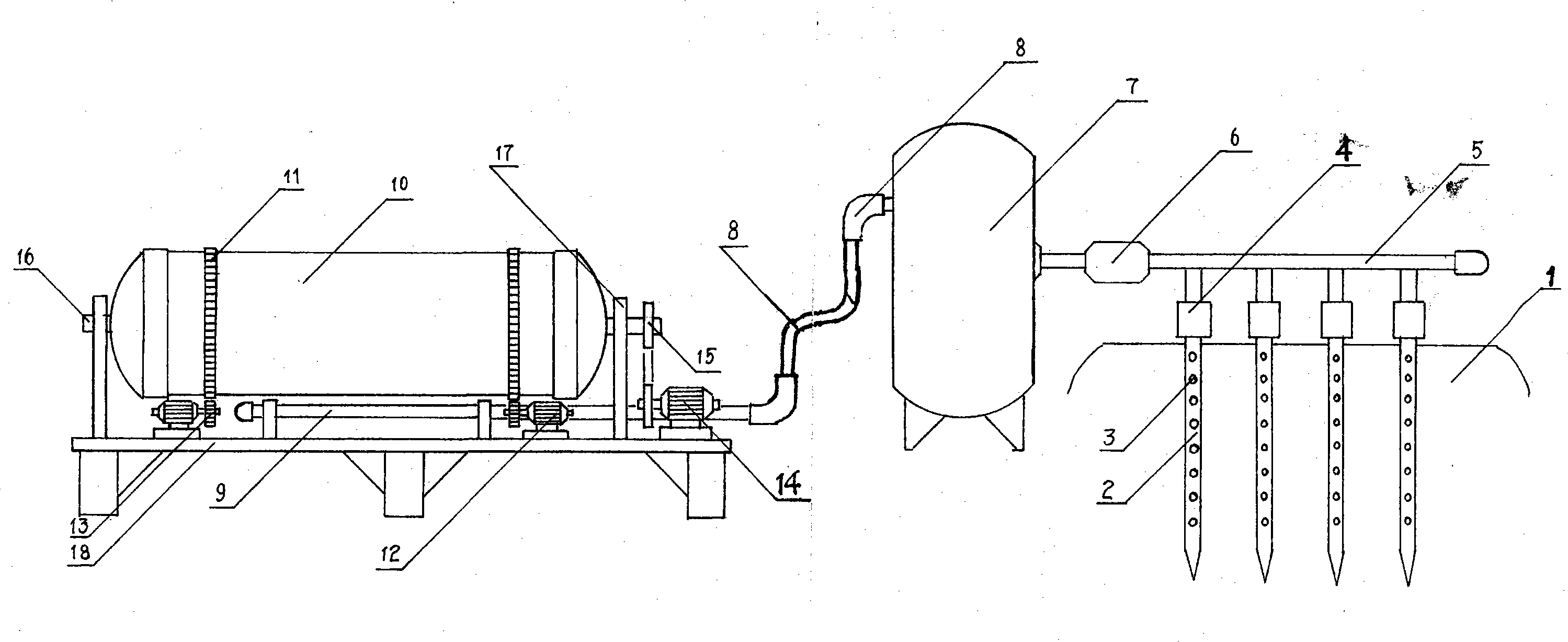

本发明解决其技术问题所采用的技术方案是：在可燃性气体回收 与烘干装置结构中，包括可燃性气体的回收和回收后利用可燃性气体 对经污水处理后产生的污泥进行烘干。其中用钢管制作成可燃性气体 渗入收集筒，在收集筒钢管纵向钻无数气体孔洞，钢管气体收集筒用 机械方式插入到垃圾堆埋场封闭层深处，收集筒上面安装的抽气泵一 端和气体输送管道连接，经收集筒抽出的气体被抽气泵输送到管道 中，由管道上安装的抽气泵将气体输送到储气罐中储存，储气罐上的 气体输出管道与烘干装置上设置的气体燃烧喷管连接，燃烧喷管安装 在污泥烘干装置转动钢罐底部与钢罐横向一致排例，转动钢罐内横向 通轴上，设有螺旋输送装置，钢罐两端圆周上设置的圆周齿条与机架 电机上的齿轮啮合，钢罐两端的端面分别设有含水污泥输入进口和烘 干后污泥输出口，转动钢罐通轴两端安装在机架支承座上，机架上安 装的电动机和转动钢罐之间用链条连接。当含有水份的污泥要进行烘 干作业时，由泵将污泥通过管道输入到转动钢罐中，由机架上的电机 齿轮带动钢罐两端圆周齿条，钢罐转动，将储气储存的可燃性气 体通过管道输送到燃烧喷管，点燃气体，钢罐在动力下转动，转动中 的含水污泥在气体的燃烧过程中水份被蒸发掉，污泥被烘干，关掉电 机电源，钢罐转动停止，然后启动用链条连接钢罐通轴的电机，钢罐 通轴转动，通轴上的螺旋输送装置将烘干后的污泥通过钢罐端部的输 出口被输出到钢罐外、烘干后的污泥经再处理后制成颗粒状，按比例 可以添加到制砖原料中加以利用。
本发明的有益效果是，可以在减小垃圾集中堆埋场对周边环境污 染的同时，还能够利用回收的可燃性气体热源来烘干经污水处理后产 生的大量污泥。
