污泥收集系统

发布时间:2018-9-5 14:45:04  中国污水处理工程网

  申请日2012.12.12

  公开(公告)日2013.09.25

  IPC分类号B65G69/00; B65G65/40

  摘要

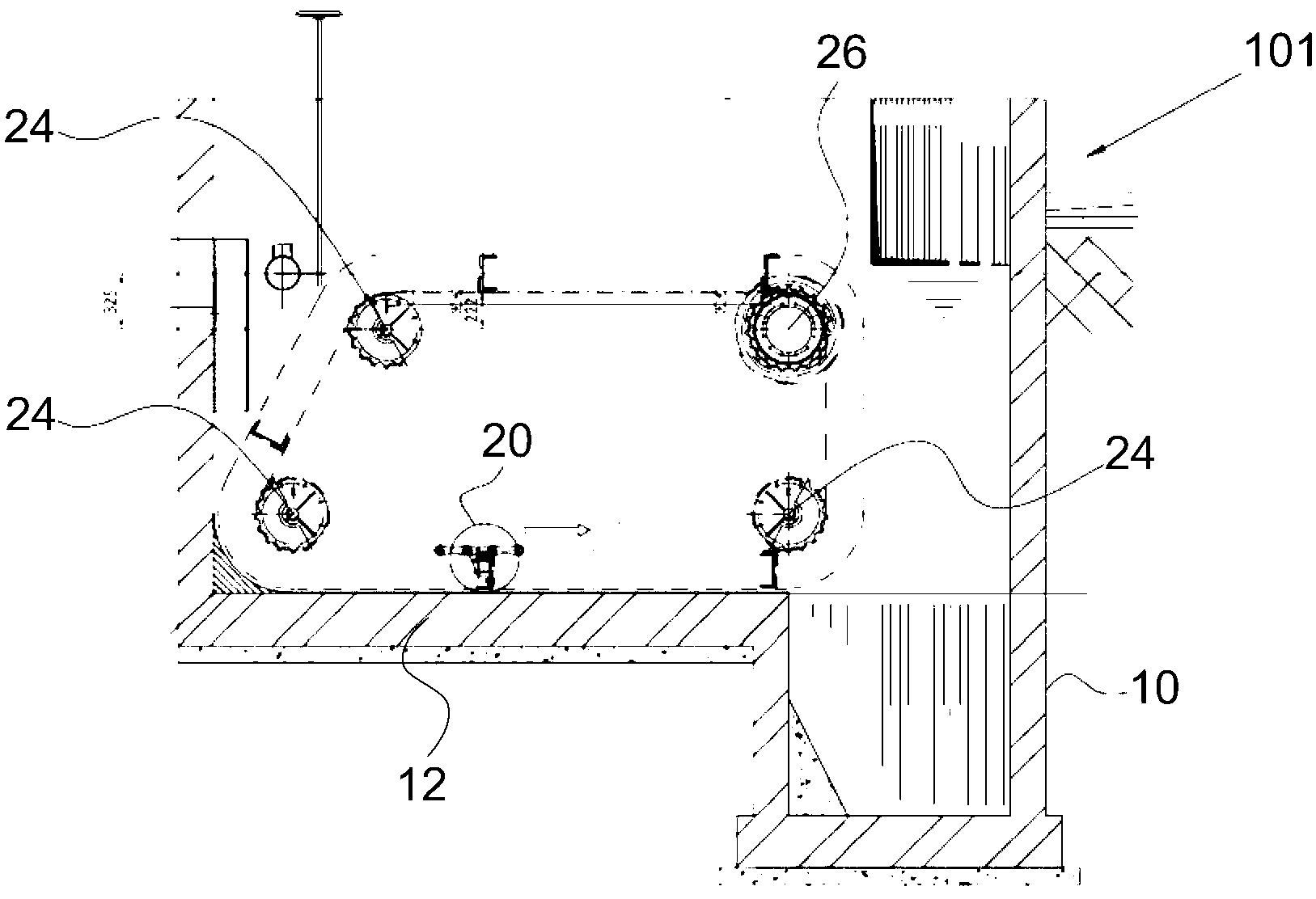

  一种污泥收集系统,包括:具有底部(12)和两个相对的侧壁(14a、14b)的罐(10)。适于沿所述罐的所述底部移动的刮板带(20);两个刮板链(22a、22b),所述刮板带附接于所述刮板链。多个链轮(24、26),所述刮板链设置于所述链轮(24、26)上,并且其中至少一个链轮是由马达(28)驱动的从动链轮(26)。通过如此安排,从动链轮由马达直接旋转,提供了一种简单的机械布局,可以减少成本和尺寸并且最大限度地减少了操作中断。



  权利要求书

  1.一种污泥收集系统,包括:

  具有底部(12)和两个相对的侧壁(14a、14b)的罐(10);

  沿所述罐的所述底部移动的刮板带(20);

  两个刮板链(22a、22b),所述刮板带附接于所述刮板链;

  多个链轮(24、26),所述刮板链设置于所述链轮(24、26)上,并且其中至少一个链轮是由马达(28)驱动的从动链轮(26);

  其特征在于,所述从动链轮由所述马达直接旋转。

  2.根据权利要求1所述的污泥收集系统,其特征在于,所述马达(28)的轴(28a)与所述从动链轮(26)的中心同轴线。

  3.根据权利要求1所述的污泥收集系统,其特征在于,所述马达(28)是液压马达。

  4.根据权利要求1-3中任一项所述的污泥收集系统,其特征在于,包括轴组件(30),其中所述轴组件在其任一端均设置有链轮(26)。

  5.根据权利要求1-3中任一项所述的污泥收集系统,其特征在于,所述链轮(24、26)能够旋转地安置于所述罐(10)的相对的侧壁(14a、14b)。

  6.根据权利要求1-3中任一项所述的污泥收集系统,其特征在于,包括两个从动链轮(26),每个从动链轮(26)位于所述两个相对的侧壁中的一个上,并且每个从动链轮(26)由两个马达中各自的马达(28)直接旋转。

  7.根据权利要求6所述的污泥收集系统,其特征在于,包括:检测所述刮板带(20)的外端的位置的两个传感器(16),以及连接到所述传感器(16)和所述两个马达(28)的控制系统(18)。

  说明书

  污泥收集系统

  技术领域

  本实用新型总体涉及污泥收集系统,更具体地,涉及链式和刮板式污泥收集系统。

  背景技术

  在现有技术中,污泥收集系统是已知的,其中多个刮板带通过两个刮板链沿罐的底部移动,每个刮板链位于矩形的罐的一个长侧,并且刮板附接于刮板链。为了进行操作,安装于链的两个平行链线的刮板带沿罐底向污泥贮斗刮擦沉淀的固体。在回程运动中,刮板带可以掠过表面并且将漂浮物集中到浮渣移除设备。

  所述链与多个链轮相关,其中一个链轮由安装于罐的上方的电驱动马达进行驱动。因此,从动链轮通过主动链机械地连接到所述驱动马达。

  上述现有技术系统具有多个缺点。驱动马达位于罐上方的平台上,这增加了成本和尺寸。驱动马达和从动链轮之间的主动链易于磨损。此外,刮板链也易于磨损,并且有时罐一侧上的齿牙打滑,造成刮板的非平行操作。这将进而导致故障,给操作造成昂贵的中断。

  实用新型内容

  本实用新型的一个目标是提供比现有系统具有更简单机械布局的链式和刮板式污泥收集系统。

  本实用新型基于以下见解,即链式和刮板式污泥收集系统的从动链轮由马达直接旋转。

  根据本实用新型,提供一种污泥收集系统,包括:具有底部和两个相对的侧壁的罐;适于沿所述罐的底部移动的刮板带;两个刮板链,所述刮板带附接于所述刮板链;多个链轮,所述刮板链设置于所述链轮上, 并且其中至少一个链轮是由马达驱动的从动链轮;所述系统的特征在于:所述从动链轮由所述马达直接旋转。

  在一个实施例中,所述马达的轴与所述从动链轮的中心同轴线。

  在优选实施例中,马达是液压马达。

  在一个实施例中,所述链轮能够旋转地安置于所述罐的相对的侧壁。

  在一个实施例中,所述系统包括两个从动链轮,每个从动链轮位于所述两个相对侧壁中的一个上,并且每个从动链轮由各自的马达直接旋转。这样,控制系统可以补偿刮板链的任何未对准。

  在一个实施例中,污泥收集系统还包括:检测所述刮板带的外端的位置的两个传感器,以及连接到所述传感器和所述两个马达的控制系统。

  从属权利要求限定了其它优选实施例。

  通过如此安排,从动链轮由马达直接旋转,提供了一种简单的机械布局,可以减少成本和尺寸并且最大限度地减少了操作中断。
