申请日2012.12.12
公开(公告)日2013.05.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于压缩中转站渗滤液处理的小型一体化装置，其中，微电解预处理池的进液口用于导入渗滤液，微电解预处理池的出液口与絮凝沉淀池的进液口连接，絮凝剂投加装置用于向絮凝沉淀池投加絮凝剂，絮凝沉淀池的污泥出口与污泥池的入口连接，絮凝沉淀池的出水口与深度净化装置的进水口连接，深度净化装置的出水口与中间水池的入水口连接，中间水池的出水口与反渗透膜处理装置的入水口连接，反渗透膜处理装置的出水口与出水池的入水口连接，出水池的出水口用于排出清水，反渗透膜处理装置的浓液出口与压缩中转站的渗滤液池连接。经本实用新型处理后的水完全达到排放标准，且组合安装于一体，其体积小、易安装，节约了应用成本。
权利要求书
1.一种用于压缩中转站渗滤液处理的小型一体化装置，其特征在于：包 括微电解预处理池、絮凝沉淀池、絮凝剂投加装置、深度净化装置、 污泥 池、中间水池、反渗透膜处理装置和出水池，所述微电解预处理 池的进液口用于导入所述压缩中转站渗滤液，所述微电解预处理池的 出液口与所述絮凝沉淀池的进液口连接，所述絮凝剂投加装置用于向 所述絮凝沉淀池投加絮凝剂，所述絮凝沉淀池的污泥出口与所述污泥 池的入口连接，所述絮凝沉淀池的出水口与所述深度净化装置的进水 口连接，所述深度净化装置的出水口与所述中间水池的入水口连接， 所述中间水池的出水口与所述反渗透膜处理装置的入水口连接，所述 反渗透膜处理装置的出水口与所述出水池的入水口连接，所述出水池 的出水口用于排出清水，所述反渗透膜处理装置的浓液出口与所述压 缩中转站的渗滤液池连接。
2.根据权利要求1所述的用于压缩中转站渗滤液处理的小型一体化装置， 其特征在于：所述深度净化装置包括上流式厌氧污泥床反应池、生物 反应池和膜池，所述上流式厌氧污泥床反应池的入水口与所述絮凝沉 淀池的出水口连接，所述上流式厌氧污泥床反应池的出水口与所述生 物反应池的入水口连接，所述生物反应池的出水口与所述膜池的入水 口连接，所述膜池的出水口与所述中间水池的入水口连接。
3.根据权利要求1所述的用于压缩中转站渗滤液处理的小型一体化装置， 其特征在于：所述深度净化装置为微滤器，所述微滤器的浓液出口与 所述压缩中转站的渗滤液池连接。
说明书
一种用于压缩中转站渗滤液处理的小型一体化装置
技术领域
本实用新型涉及一种用于压缩中转站渗滤液处理的装置，尤其涉及一 种小体积、低成本的用于压缩中转站渗滤液处理的小型一体化装置。
背景技术
城市中的垃圾中转站数量多，在中转速度较慢的情况下，会产生大量 的渗滤液。压缩中转站渗滤液是液体在中转站垃圾内流动的产物，主 要来源于降水和垃圾本身的内含水。由于液体在流动过程中有许多因 素可能影响到渗滤液的性质，包括物理因素、化学因素以及生物因素 等，所以渗滤液的性质在一个相当大的范围内变动。压缩中转站渗滤 液是一种成分复杂的高浓度有机废水，若不加处理而直接排入环境， 会造成严重的环境污染。以保护环境为目的，对渗滤液进行处理是必 不可少的。
现有的垃圾渗滤液处理方法包括物理、生物、化学等多种方法，其中 用得较多的是包括物理、化学方法的综合处理方法，目前，该方法所 用的处理装置要么处理效果比较理想，但包括较多的设备，其体积庞 大，安装困难，浪费空间较大，要么设备很少，但处理后的水质不过 关，达不到排放标准。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种体积小、效果 好的用于压缩中转站渗滤液处理的小型一体化装置
本实用新型通过以下技术方案来实现上述目的：
本实用新型所述用于压缩中转站渗滤液处理的小型一体化装置，包括 微电解预处理池、絮凝沉淀池、絮凝剂投加装置、深度净化装置、污 泥池、中间水池、反渗透膜处理装置和出水池，所述微电解预处理池 的进液口用于导入所述 压缩中转站渗滤液，所述微电解预处理池的出液口与所述絮凝沉淀池 的进液口连接，所述絮凝剂投加装置用于向所述絮凝沉淀池投加絮凝 剂，所述絮凝沉淀池的污泥出口与所述污泥池的入口连接，所述絮凝 沉淀池的出水口与所述深度净化装置的进水口连接，所述深度净化装 置的出水口与所述中间水池的入水口连接，所述中间水池的出水口与 所述反渗透膜处理装置的入水口连接，所述反渗透膜处理装置的出水 口与所述出水池的入水口连接，所述出水池的出水口用于排出清水， 所述反渗透膜处理装置的浓液出口与所述压缩中转站的渗滤液池连接 。

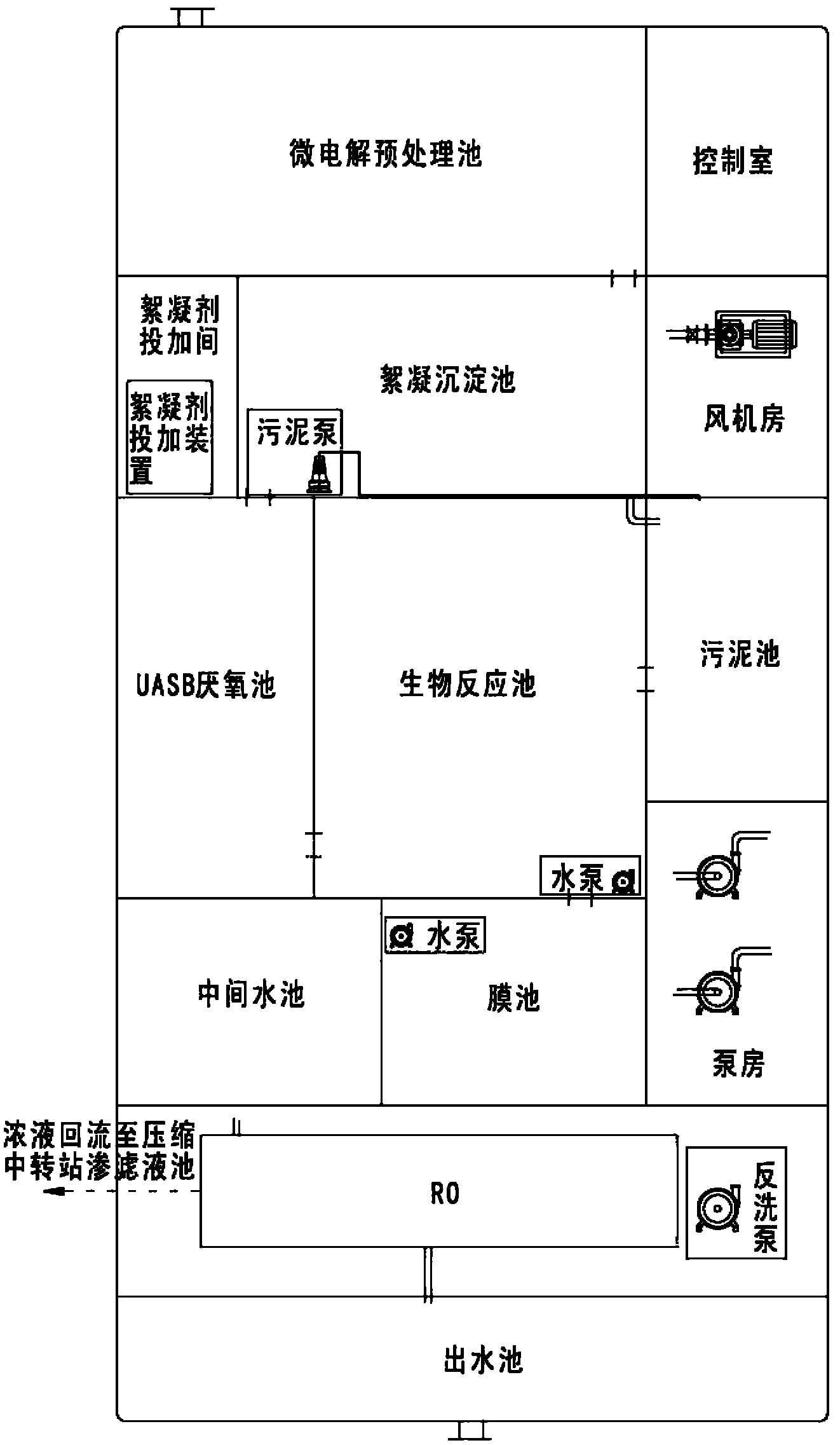

具体地，所述深度净化装置可以采用以下结构：包括上流式厌氧污泥 床反应池、生物反应池和膜池，所述上流式厌氧污泥床反应池的入水 口与所述絮凝沉淀池的出水口连接，所述上流式厌氧污泥床反应池的 出水口与所述生物反应池的入水口连接，所述生物反应池的出水口与 所述膜池的入水口连接，所述膜池的出水口与所述中间水池的入水口 连接。这种装置适合用于处理水量达到10~100吨/天的中转站。
所述深度净化装置还可以为微滤器，所述微滤器的浓液出口与所述压 缩中转站的渗滤液池连接。这种装置适合用于处理水量为1~10吨/天的 中转站。
本实用新型的有益效果在于：
本实用新型根据实际处理水量的不同，分别采用不同结构的深度净化 装置，处理后的水完全达到排放标准，且所有设备组合安装于一体， 其体积小、易安装，可置于地表或埋于地下，大大节约了空间和土建 成本，应用非常方便。
