申请日2011.07.19
公开(公告)日2012.01.25
IPC分类号E03F3/02; E03F1/00
摘要
一种分类排放和利用的城市污水双下水管网，在现设下水管网中，专业管线与第一下水管网连通，若干第一下水管网经社区出口结点与社区之外的第二下水管网连通并到达污水处理厂AC。增设下水管网包括第三下水管、第四下水管、节水塔、蓄水池、增压泵和加水破碎机，以及快速转运站、承压快速运输管和沼气发电厂。若干第三下水管经社区另一出口结点与在社区之外的第四下水管连通。其优点在于：可从源头对污水进行分类，并对城市垃圾进行处理，解决了生活废水、食物性垃圾和植物性垃圾的环境污染问题，且不拆除原有市政污水管线和处理设施，降低了城市污水和垃圾再利用的巨额成本，得到了再用水源、环保、电力和沼气肥料“一举四得”的效果。
权利要求书
1.一种分类排放和利用的城市污水双下水管网，包括现设下水管网(A)，所述现设下水 管网(A)包括第一下水管网(A11)、第二下水管网(A12)、若干专业管线(AW)和污水处理 厂(AC)，所述专业管线(AW)与所述第一下水管网(A11)连通，若干所述第一下水管网(A11) 经社区出口结点(A00)与社区之外的所述第二下水管网(A12)连通并经所述第二下水管网 (A12)连通到所述污水处理厂(AC)，其特征在于：
还包括增设下水管网(B)，所述增设下水管网(B)用于排放粪便污水(2)，包括第三下 水管(B11)、第四下水管(B12)、节水塔(21)、蓄水池(19)、增压泵(20)和加水破碎机 (PS或P′S′)，若干所述第三下水管(B11)经社区另一出口结点(B00)与社区之外的所 述第四下水管(B12)连通;
所述第一下水管网(A11)用于排放生活废水(1)，所述节水塔(21)连通在所述社区出 口结点(A00)前端的所述第一下水管网(A11)上，所述节水塔(21)与所述蓄水池(19) 连通，所述增压泵(20)安装在所述蓄水池(19)出水口的管道上，所述节水塔(21)净化 消毒后的再用水通过所述增压泵(20)连通至高层居民用户端;
所述专业管线(AW)用于排放化学污水和工业污水(W)，所述专业管线(AW)在所述社 区出口结点(A00)处与所述第下二水管网(A12)连通;
第一加水破碎机(PS)用于破碎食物性垃圾(3)，所述第一加水破碎机(PS)的出口与 所述第三下水管(B11)的前端连通，第二加水破碎机(P′S′)用于破碎植物性垃圾(4)， 所述第二加水破碎机(P′S′)与所述社区另一出口结点(B00)前端的所述第三下水管(B11) 连通。
2.根据权利要求1所述的分类排放和利用的城市污水双下水管网，其特征在于：其中所 述增设下水管网(B)还包括快速转运站(B0)、承压快速运输管(B13)和沼气发电厂(BC)， 若干所述第四下水管(B12)经所述快速转运站(B0)与所述承压快速运输管(B13)的一端 连通，所述承压快速运输管(B13)的另一端与所述沼气发电厂(BC)连通，所述快速转运站 (B0)由蓄污池XC及通过管道与其连通的污水泵组WB构成。
3.根据权利要求1或2所述的分类排放和利用的城市污水双下水管网，其特征在于：其 中所述增设下水管网(B)还包括监督维修井和报警液位计，所述第四下水管(B12)的长度 小于1Km，每隔200m设有一个所述监督维修井，所述报警液位计安装在所述监督维修井中。
4.根据权利要求3所述的分类排放和利用的城市污水双下水管网，其特征在于：其中所 述第二加水破碎机(P′S′)设有放水阀(F55)和预处理装置(YZ)，所述放水阀(F55)的 入口与水源连通，所述放水阀(F55)的出口与所述第二加水破碎机(P′S′)连通，所述植 物性垃圾(4)经所述预处理装置(YZ)输送到所述第二加水破碎机(P′S′)的入口。
5.根据权利要求4所述的分类排放和利用的城市污水双下水管网，其特征在于：其中所 述社区出口结点(A00)与所述社区另一出口结点(B00)之间，分别并联安装有通断阀(F51) 和控制阀(F50)，所述社区另一出口结点(B00)与所述第四下水管(B12)之间安装有另一 通断阀(F52)。
6.根据权利要求5所述的分类排放和利用的城市污水双下水管网，其特征在于：其中所 述沼气发电厂(BC)包括通过管道依次连通的加温装置(JW)、缓冲池(HCl)、沼气池(ZC)、 沼气收集罐(ZG)和发电机组(FZ)，所述沼气收集罐(ZG)将沼气提供给发电机组(FZ)， 所述发电机组(FZ)与市电网(SDW)联网;所述沼气池(ZC)通过所述快速疏散管道(BK) 将沼气肥提供给沼气肥用户，所述快速疏散管道(BK)由另一缓冲池(HC2)及通过管道与另 一缓冲池(HC2)连通的另一污水泵组WB2构成。
说明书
分类排放和利用的城市污水双下水管网
技术领域
本发明涉及一种城市污水排放设施，特别是涉及一种分类排放和利用的城市污水双下水 管网。
背景技术
现行城市污水排放采用了一种单下水管排污的方法。
城市污水主要包括工厂的电镀间，学校的化学实验室，研究所的清洗间，医院的化验室 以及一切用化学物质排放的污水，即化学污水和工业污水W。卫生间里的洗漱水、洗澡水、 擦地水和洗衣水，厨房里的洗菜水，刷锅洗碗水，以及家庭生活用过的其它废水，即生活废 水1，卫生间里的冲便坑之水，即粪便污水2。

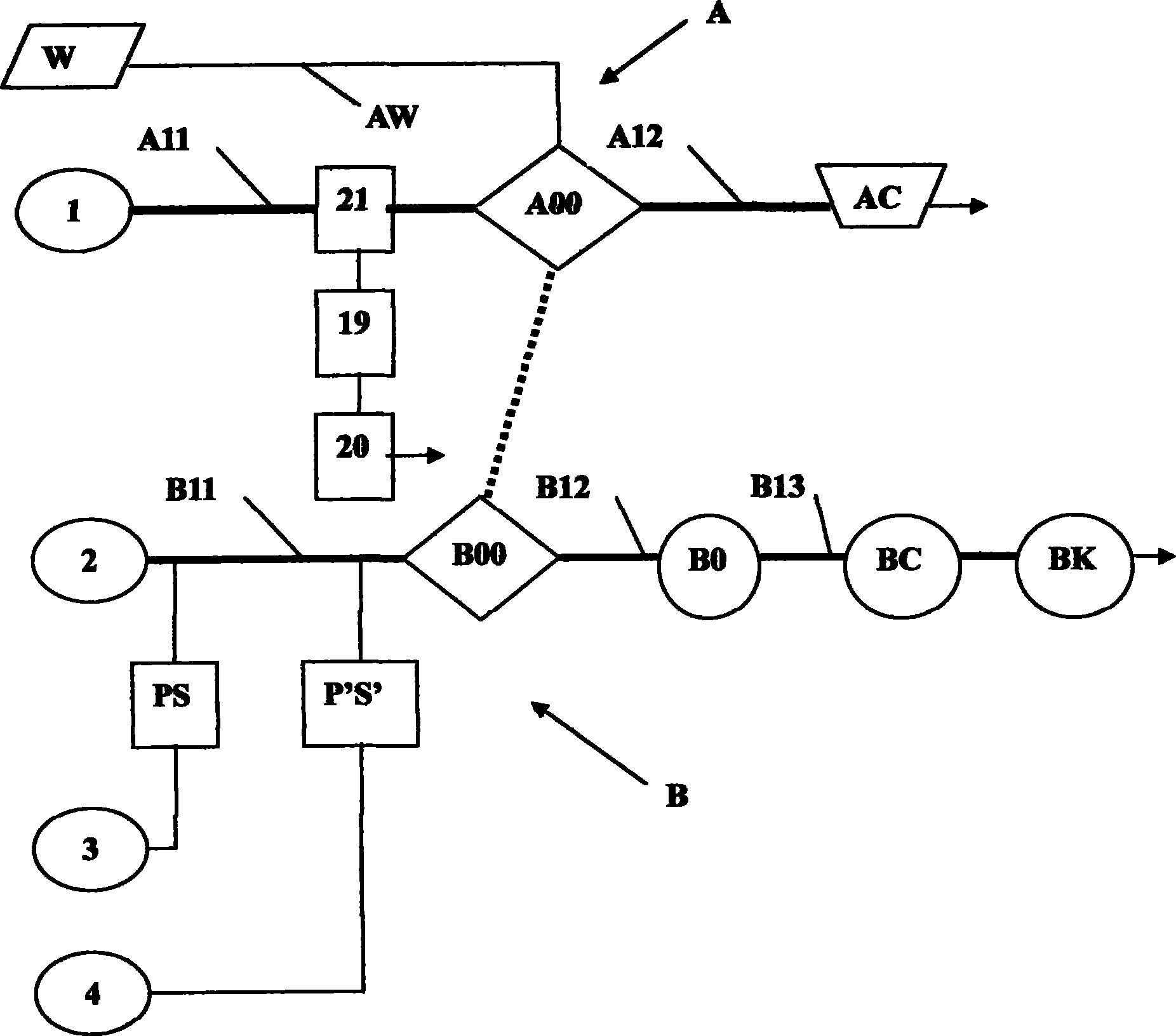

参见图1，传统的单下水管排污设施即现设下水管网A包括专业管线AW、第一下水管 网A11、第二下水管网A12和污水处理厂AC。化学污水和工业污水W经专业管线AW流入 第一下水管网A11，生活废水1和粪便污水2也流入第一下水管网A11，若干第一下水管网 A11经社区出口结点A00与社区之外的第二下水管网A12连通并经第二下水管网A12到达污 水处理厂AC。
在现行城市污水排放系统中，由于排放的地下管线连通方式是就近连通，所以化学污水 和工业污水W、生活废水1以及粪便污水2混合在一起，形成三合一混合污水，在社区内流 入同一第一下水管网A11，然后，通过社区出口结点A00，经第二下水管网A12到达污水处 理厂AC。也允许在社区出口结点A00就近流入污水处理厂AC。若干第二下水管网A12可 以同时到达污水处理厂AC。污水处理厂AC是管网中污水聚集地。这样的排放方法为单下水 管网，简称单管网。
采用单下水管网排污，污水利用的效益低下。要把到达污水处理厂AC所有三合一混合 污水，处理成排放合格的水，通常需要采用传统的“活性污泥法”，“氧化沟污泥法”，“A2O 工艺”或“MBR工艺”，处理成本高，处理数量大。据资料介绍，北京中心城区14个污水处 理厂AC，处理污水9.6亿m3/年，估计全市需要处理污水达25亿m3/年。要求污水处理厂， 在排放合格水的基础上，还生产中水，再生水，当然还要加大投入，又由于中水、再生水集 中在污水处理厂，城市中心区使用时，还要在污水处理厂近处深埋粗管，输送到各处使用， 大大增加了使用成本。至于粪便的再利用则很少，只有进入下水管网不久、未变成污泥、渗 入的有害物质又极少的粪便才允许使用。
采用单下水管网排污，不能满足城市发展的要求，城市污水必须采用分类排放和利用才 有前景。
发明内容
本发明的目的在于克服现有技术的缺陷，提供一种可以从源头上对污水进行分类，并对 城市垃圾进行处理，节水、环保效果好，降低城市污水和垃圾再利用成本的分类排放和利用 的城市污水双下水管网。
本发明的分类排放和利用的城市污水双下水管网，包括现设下水管网，所述现设下水管 网包括第一下水管网、第二下水管网、若干专业管线和污水处理厂，所述专业管线与所述第 一下水管网连通，若干所述第一下水管网经社区出口结点与社区之外的所述第二下水管网连 通并经所述第二下水管网连通到所述污水处理厂，还包括增设下水管网，所述增设下水管网 用于排放粪便污水，包括第三下水管、第四下水管、节水塔、蓄水池、增压泵和加水破碎机， 若干所述第三下水管经社区另一出口结点与社区之外的所述第四下水管连通;
所述第一下水管网用于排放生活废水，所述节水塔连通在所述社区出口结点前端的所述 第一下水管网上，所述节水塔与所述蓄水池连通，所述增压泵安装在所述蓄水池出水口的管 道上，所述节水塔净化消毒后的再用水通过所述增压泵连通至高层居民用户端;
所述专业管线用于排放化学污水和工业污水，所述专业管线到达所述社区出口结点处与 所述第二下水管网连通;
第一加水破碎机用于破碎食物性垃圾，所述第一加水破碎机的出口与所述第三下水管的 前端连通，第二加水破碎机用于破碎植物性垃圾，所述第二加水破碎机与所述社区另一出口 结点前端的所述第三下水管连通。
本发明的分类排放和利用的城市污水双下水管网，其中所述增设下水管网还包括快速转 运站、承压快速运输管和沼气发电厂，若干所述第四下水管经所述快速转运站与所述承压快 速运输管的一端连通，所述承压快速运输管的另一端与所述沼气发电厂连通，所述快速转运 站由蓄污池及通过管道与其连通的污水泵组构成。
本发明的分类排放和利用的城市污水双下水管网，其中所述增设下水管网还包括监督维 修井和报警液位计，所述第四下水管的长度小于1Km，每隔200m设有一个所述监督维修井， 所述报警液位计安装在所述监督维修井中。
本发明的分类排放和利用的城市污水双下水管网，其中所述第二加水破碎机设有放水阀 和预处理装置，所述放水阀的入口与水源连通，所述放水阀的出口与所述第一加水破碎机或 第二加水破碎机连通，所述植物性垃圾经所述预处理装置输送到所述第二加水破碎机的入口。
本发明的分类排放和利用的城市污水双下水管网，其中所述社区出口结点与所述社区另 一出口结点之间，分别并联安装有通断阀和控制阀，所述社区另一出口结点与所述第四下水 管之间安装有另一通断阀。
本发明的分类排放和利用的城市污水双下水管网，其中所述沼气发电厂包括通过管道依 次连通的加温装置、缓冲池、沼气池、沼气收集罐和发电机组，所述沼气收集罐将沼气提供 给发电机组，所述发电机组与市电网联网;所述沼气池通过所述快速疏散管道将沼气肥提供 给沼气肥用户，所述快速疏散管道由另一缓冲池及通过管道与另一缓冲池连通的另一污水泵 组构成。
本发明提供的分类排放和利用的城市污水双下水管网，通过在现设下水管网基础上建立 增设下水管网，可以从源头上对污水进行分类，并对城市垃圾进行处理，解决了生活废水、 食物性垃圾和植物性垃圾的环境污染问题，同时，可不拆除原有市政污水管线和处理设施， 降低了城市污水和垃圾再利用的巨额成本，得到了节水、环保、电力和沼气肥料“一举四得” 的效果，为城市建设提供了崭新前景。
