申请日2011.07.19
公开(公告)日2012.02.22
IPC分类号B08B3/02
摘要
本发明公开了一种应用于线路板生产的环保节水处理系统、装置及处理方法。该系统包括传感器、PLC、水泵、电磁阀、喷淋装置、水管、水箱;所述传感器，用于检测线路板的位置，向PLC传输检测信号;所述PLC，用于根据传感器传输的检测信号，控制电磁阀和水泵的开关;所述水泵和电磁阀，用于接受所述PLC的控制，打开或关闭开关;所述喷淋装置，用于在所述水泵和电磁阀的开关状态为开启时，将水箱中通过水管传输的水，向线路板喷淋;所述水管，用于连接水箱、水泵、电磁阀和喷淋装置。相应，还提供一种喷淋装置和处理方法。本发明技术方案能够较方便地增强线路板的清洗效果，减少水污染，有效节约水资源。
权利要求书
1.一种应用于线路板生产的环保节水处理系统，其特征在于：
包括传感器、可编程控制器PLC、水泵、电磁阀、喷淋装置、水管、水箱;
所述传感器，用于检测线路板的位置，向PLC传输检测信号;
所述PLC，用于根据传感器传输的检测信号，控制电磁阀和水泵的开关;
所述水泵和电磁阀，用于接受所述PLC的控制，打开或关闭开关;
所述喷淋装置，用于在所述水泵和电磁阀的开关状态为开启时，将水箱中 通过水管传输的水，向线路板喷淋;
所述水管，用于连接水箱、水泵、电磁阀和喷淋装置。
2.根据权利要求1所述的应用于线路板生产的环保节水处理系统，其特 征在于：
还包括水槽，用于容纳所述喷淋装置向线路板喷淋的水，提供循环使用。
3.根据权利要求2所述的应用于线路板生产的环保节水处理系统，其特 征在于：
所述传感器检测线路板的位置通过检测天车实现，传感器安装在天车上;
所述传感器检测到天车达水槽位置时，发送检测信号给PLC;
所述PLC接收到检测信号后，发送开启信号给电磁阀和水泵，接通所述 喷淋装置，将水通过喷淋装置高压喷淋出去;
所述传感器检测到天车离开水槽位置时，发送检测信号给PLC;
所述PLC接收到检测信号后，发送关闭信号给电磁阀和水泵，关闭高效 喷淋装置。
4.根据权利要求1至3任一项所述的应用于线路板生产的环保节水处理 系统，其特征在于：
所述喷淋装置为中空管道结构，设有进水口和出水孔。
5.根据权利要求4所述的应用于线路板生产的环保节水处理系统，其特 征在于：
所述喷淋装置安装在水槽的内部两侧，出水孔的喷头为斜朝下。
6.根据权利要求1至3任一项所述的应用于线路板生产的环保节水处理 系统，其特征在于：
所述传感器是光感应器或接近开关;
所述水泵为高压水泵。
7.一种应用于线路板生产的喷淋装置，其特征在于：
设置为中空管道结构，设有进水口和出水孔;
当水泵和电磁阀的开关状态为开启时，喷淋装置的进水口接收水箱通过水 管传输的水，并且通过出水孔向线路板喷淋。
所述喷淋装置的喷淋大小通过水泵调节，喷淋时间通过传感器进行控制。
8.一种应用于线路板生产的节水处理方法，其特征在于：
传感器检测线路板的位置，向PLC传输检测信号;
所述PLC用于根据传感器传输的检测信号，控制电磁阀和水泵的开关;
所述喷淋装置在所述水泵和电磁阀的开关状态为开启时，将水箱中通过水 管传输的水，向线路板喷淋，所述喷淋的水流入水槽。
9.根据权利要求8所述的应用于线路板生产的节水处理方法，其特征在 于：
所述传感器检测线路板的位置通过检测天车实现，传感器安装在天车上;
所述传感器检测到天车达水槽位置时，发送检测信号给PLC;
所述PLC接收到检测信号后，发送开启信号给电磁阀和水泵，接通所述 喷淋装置，将水通过喷淋装置高压喷淋出去;
所述传感器检测到天车离开水槽位置时，发送检测信号给PLC;
所述PLC接收到检测信号后，发送关闭信号给电磁阀和水泵，关闭高效 喷淋装置。
10.根据权利要求8或9所述的应用于线路板生产的节水处理方法，其特 征在于：
所述喷淋装置的喷淋大小通过水泵调节，喷淋时间通过传感器进行控制。
说明书
应用于线路板生产的环保节水处理系统、装置及处理方法
技术领域
本发明涉及线路板生产技术领域，具体涉及一种应用于线路板生产的环保 节水处理系统、装置及处理方法。
背景技术
PCB线路板生产中，工艺流程繁多，需要消耗大量用水，并且由于生产 特性影响，会产生大量污水，因此属于高耗水、高水污染行业，污水处理成本 居高不下。其中，在整个线路板生产的过程中，一般电镀生产线耗水量较大， 并且在整个生产线的多个复杂的生产环节之间，都要设置清洗程序对线路板进 行清洗。特别是多层线路板(例如是4-6层线路板)甚至有超过40多个的清 洗环节。
随着水资源的紧缺，环保监管力度越来越大，在线路板生产中减低水资源 消耗和污染，成为行业急切希望解决的问题。然而，要解决该问题，一般都需 要对现有线路板生产工艺和生产线作出巨大的改进，这会影响到生产加工，给 生产厂商带来极大不便。
发明内容
本发明所要解决的技术问题是提供一种应用于线路板生产的环保节水处 理系统、装置及处理方法，能够较方便地增强清洗效果，减少水污染，有效节 约水资源。
本发明提供一种应用于线路板生产的环保节水处理系统：
包括传感器、PLC(Programmable Logic Controller，可编程控制器)、水泵、 电磁阀、喷淋装置、水管、水箱;
所述传感器，用于检测线路板的位置，向PLC传输检测信号;
所述PLC，用于根据传感器传输的检测信号，控制电磁阀和水泵的开关;
所述水泵和电磁阀，用于接受所述PLC的控制，打开或关闭开关;
所述喷淋装置，用于在所述水泵和电磁阀的开关状态为开启时，将水箱中 通过水管传输的水，向线路板喷淋;
所述水管，用于连接水箱、水泵、电磁阀和喷淋装置。
可选的，系统还包括水槽，用于容纳所述喷淋装置向线路板喷淋的水，提 供循环使用。
可选的，所述传感器检测线路板的位置通过检测天车实现，传感器安装在 天车上;
所述传感器检测到天车达水槽位置时，发送检测信号给PLC;
所述PLC接收到检测信号后，发送开启信号给电磁阀和水泵，接通所述 喷淋装置，将水通过喷淋装置高压喷淋出去;
所述传感器检测到天车离开水槽位置时，发送检测信号给PLC;
所述PLC接收到检测信号后，发送关闭信号给电磁阀和水泵，关闭高效 喷淋装置。
可选的，所述喷淋装置为中空管道结构，设有进水口和出水孔。
可选的，所述喷淋装置安装在水槽的内部两侧，出水孔的喷头为斜朝下。
可选的，所述传感器是光感应器或接近开关;所述水泵为高压水泵。
本发明提供一种应用于线路板生产的喷淋装置，该装置设置为中空管道结 构，设有进水口和出水孔;
当水泵和电磁阀的开关状态为开启时，喷淋装置的进水口接收水箱通过水 管传输的水，并且通过出水孔向线路板喷淋。
所述喷淋装置的喷淋大小通过水泵调节，喷淋时间通过传感器进行控制。

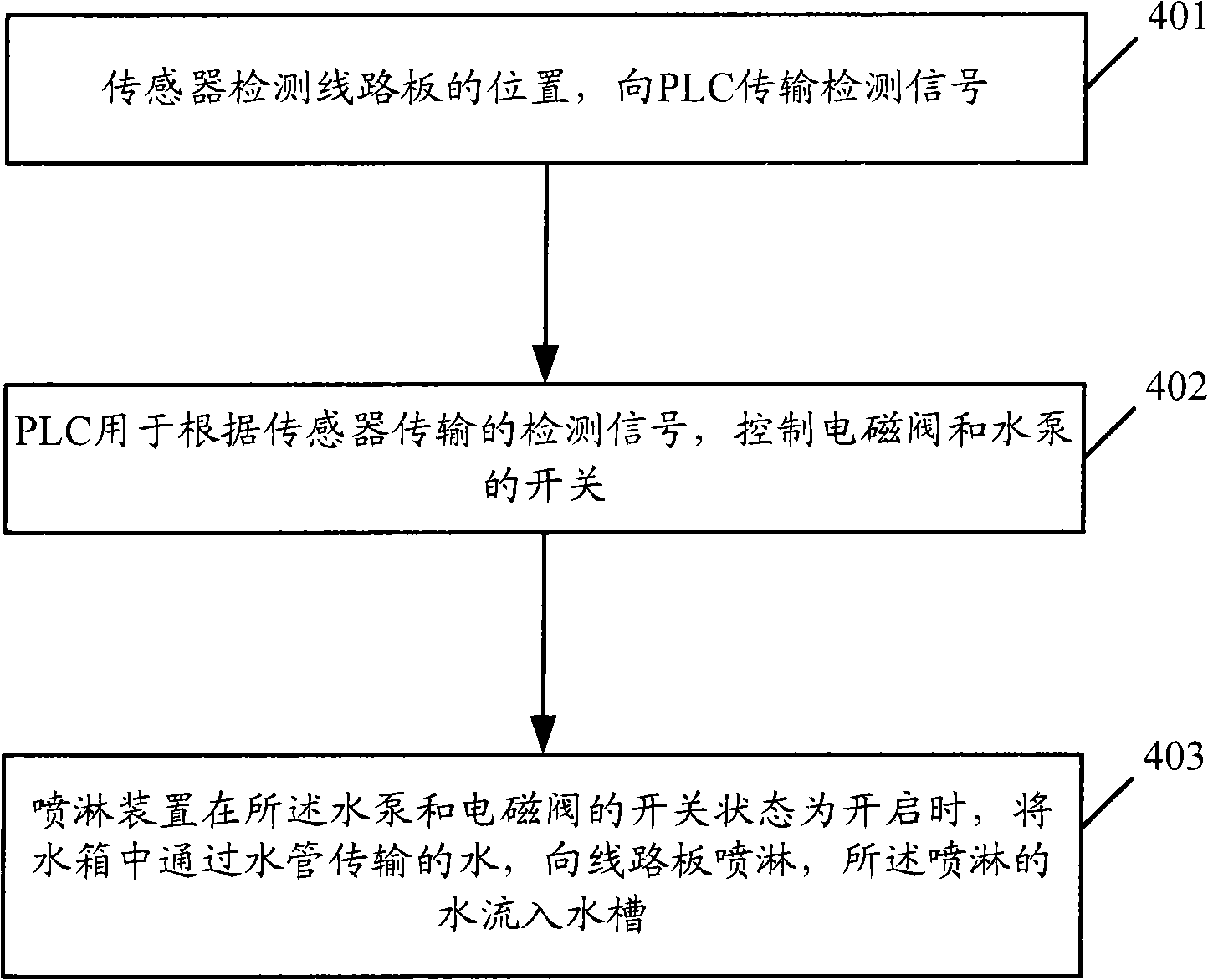

本发明提供一种应用于线路板生产的节水处理方法：
传感器检测线路板的位置，向PLC传输检测信号;
所述PLC用于根据传感器传输的检测信号，控制电磁阀和水泵的开关;
所述喷淋装置在所述水泵和电磁阀的开关状态为开启时，将水箱中通过水 管传输的水，向线路板喷淋，所述喷淋的水流入水槽。
可选的，所述传感器检测线路板的位置通过检测天车实现，传感器安装在 天车上;
所述传感器检测到天车达水槽位置时，发送检测信号给PLC;
所述PLC接收到检测信号后，发送开启信号给电磁阀和水泵，接通所述 喷淋装置，将水通过喷淋装置高压喷淋出去;
所述传感器检测到天车离开水槽位置时，发送检测信号给PLC;
所述PLC接收到检测信号后，发送关闭信号给电磁阀和水泵，关闭高效 喷淋装置。
可选的，所述喷淋装置的喷淋大小通过水泵调节，喷淋时间通过传感器进 行控制。
上述技术方案可以看出，本发明具有以下有益效果：
1、相对于现有技术没有对线路板进行喷淋，本发明加入喷淋环节，增强 了线路板的清洗质量，减少了对下一道清洗工序中水的污染，从而减少污染， 满足环保需求，并且该喷淋环节可以应用于线路板生产过程中所有的清洗环 节;
2、本发明设置喷淋环节，对于喷淋的水，流入了设置的水槽中，可用于 下次线路板的清洗，提高了水的利用率，也节约了水资源。
3、本发明提供的系统不需要对原有生产工艺和生产线进行大改进，因此 十分方便应用。
